Caractéristiques

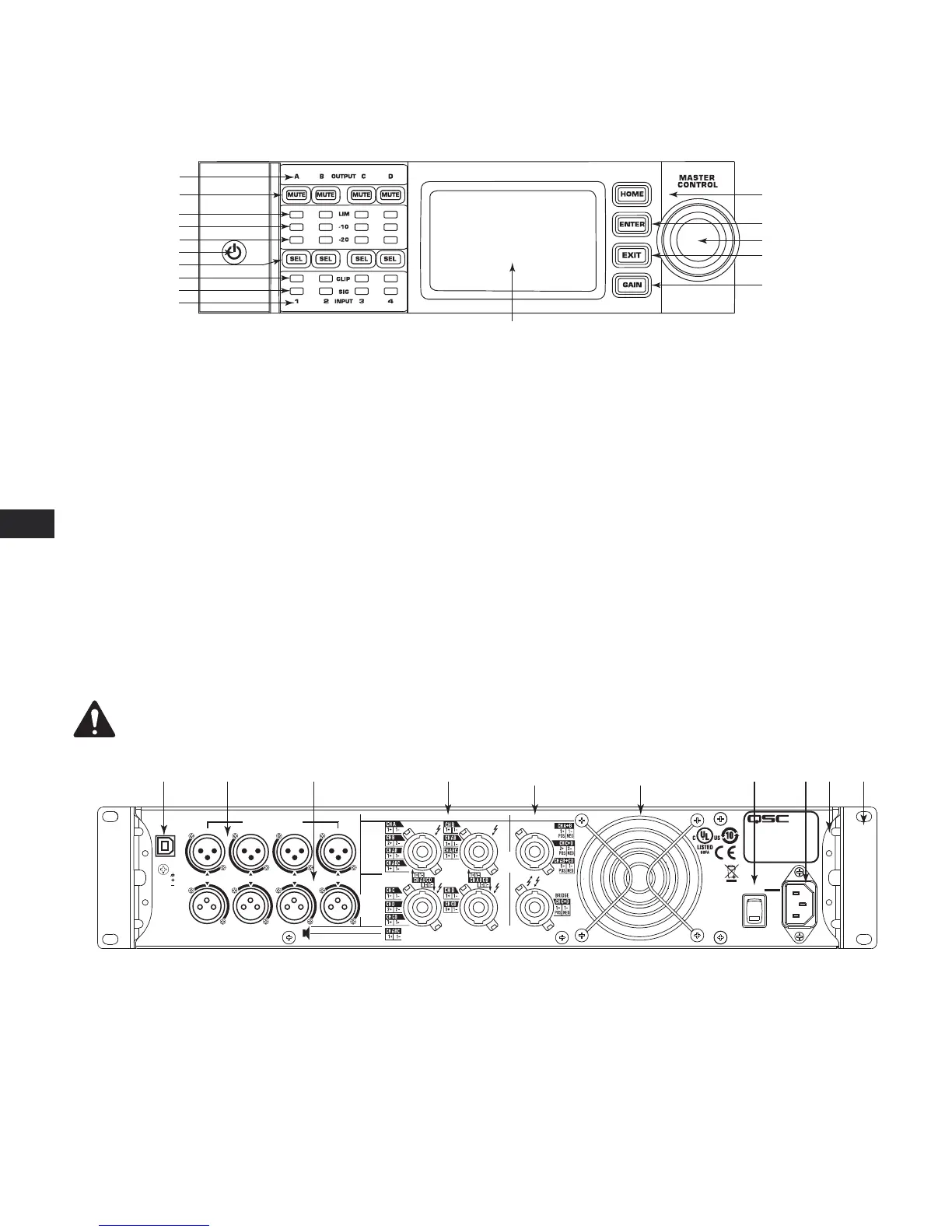

Panneau avant de l'amplificateur
— Illustration 1 —
1
2
3
4
5
6
7
8
11
12
13
14
15
16
9
10
1. Canaux de sortie libellés A, B, C et D
2. Boutons Sourdine canaux de sortie et voyants (rouges)
3. Boutons Limiteur canaux de sortie et voyants (rouges)
4. Voyants Canaux de sortie -10 dB en dessous du limiteur (rouges)
5. Voyants Canaux de sortie -20 dB en dessous de l'écrêtage (bleus)
6. Bouton de mise sous tension (bleu/rouge)
7. Boutons de sélection des canaux et voyants (orange pour entrée,
bleu pour sortie)
8. Voyant d'écrêtage des canaux d'entrée (rouges)
9. Voyants Signal présent aux canaux d'entrée (bleus)
10. Les canaux d'entrée sont étiquetés 1, 2, 3 et 4
11. Écran graphique plat
12. Bouton HOME (accueil)
13. Bouton ENTER (entrée)
14. Bouton de commande principal
15. Bouton EXIT (quitter)
16. Bouton GAIN
Panneau arrière de l'amplificateur
REMARQUE :
Les modèles PLD4.3 et PLD4.5 ont un panneau arrière différent de celui du modèle PLD4.2. La différence est
la position du ventilateur et des connecteurs.
— Illustration 2 —
A
C
B
D
X
2 OHM MIN IMPEDANCE PER CHANNEL
BRIDGED MODES 4 OHM MIN IMPEDANCE
UTILISER
UN CABLE
CLASSE 2.
BRIDGE,
140V ET
200V:
UTILISER
UN CABLE
CLASSE 3.
SPEAKER
WIRE
CLASS 2
EXCEPT
BRIDGE
MODES,
140V &
200V: USE
CLASS 3.
PARALLEL PARALLEL PARALLEL PARALLEL
432
1
OUTPUTS TO SPEAKERS
BRIDGED OUTPUTS
ROUTABLE INPUTS
XLR
PIN 1
PIN 2
PIN 3
POWER
ON
USB
Y
1. Port USB type B, 4 broches
2. Quatre connecteurs d'entrée de ligne femelles XLR-F
3. Quatre connecteurs de sortie de ligne femelles XLR-M
4. Quatre connecteurs de sortie NL4 (individuels et parallèles)
5. Deux connecteurs de sortie NL4 (sorties pontées)
6. Ventilateur
7. Interrupteur de marche/arrêt
8. Connecteur d'alimentation CEI verrouillable (100 – 240 V~, 50 – 60 Hz)
9. Supports de montage sur bâti arrière
10. Supports de montage sur bâti avant
