Entrées
Connexion des entrées audio

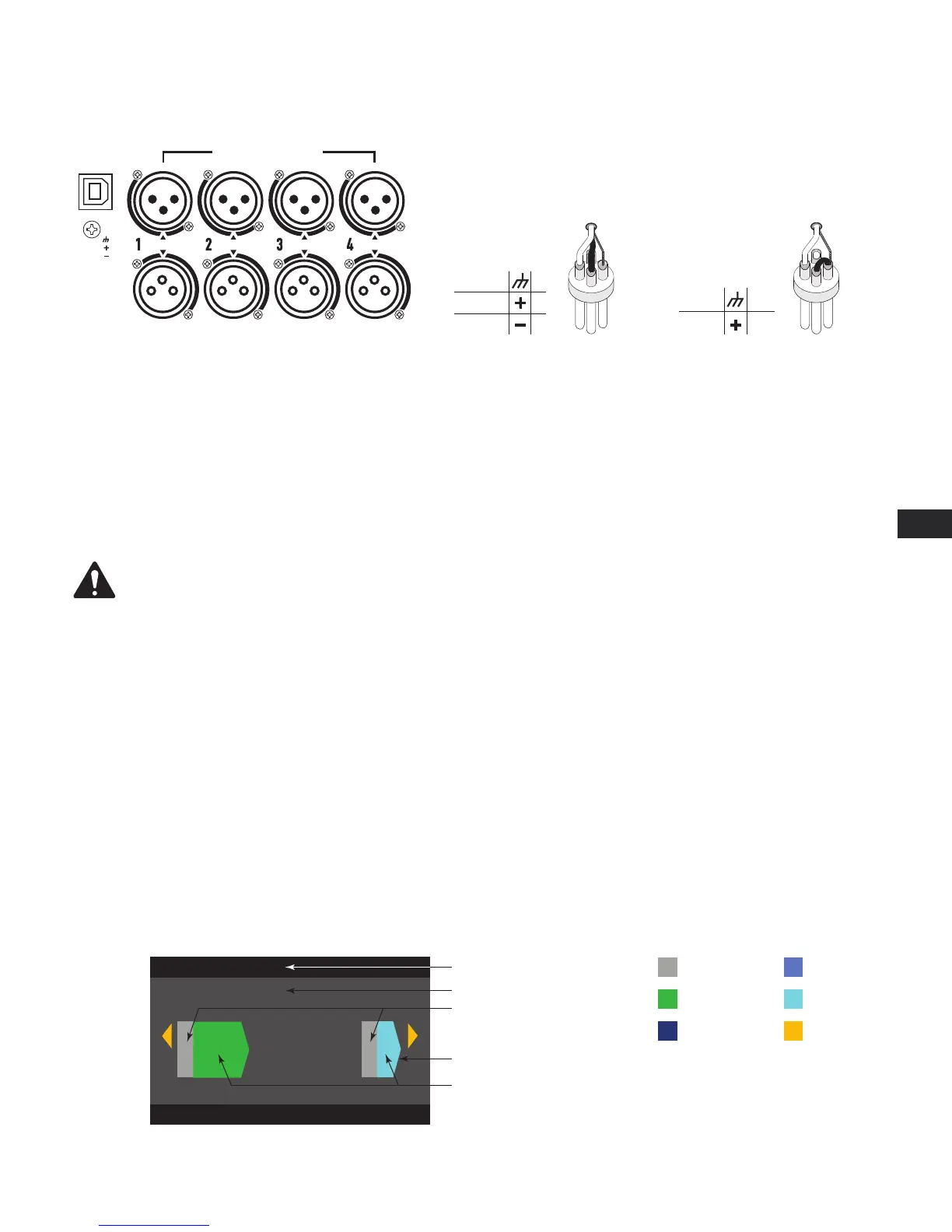

— Illustration 10 — — Illustration 11 —
1
3
2
1
Ground
3
Negative
2
Positive
Balanced
Inputs
— Illustration 12 —
1+3
Ground
2
Positive
Unbalanced
Inputs
1
3
2
Quatre connecteurs XLR femelles libellés 1 à 4 fournissent les entrées audio aux amplificateurs PLD. Une entrée peut être branchée sur une ou
plusieurs sorties combinées. Il est possible d'utiliser une à quatre entrées. Les entrées sont de 10 kΩ équilibrées ou non équilibrées, avec une
sensibilité sélectionnable entre +4 ou +14 dBu. Il y a quatre connecteurs XLR mâles en parallèle avec les quatre connecteurs femelles.
Les connecteurs XLR mâles sont destinés à un branchement en guirlande sur les entrées des autres amplificateurs.
1. S'assurer que les appareils de source audio sont hors tension.
2. Brancher les connecteurs XLR de la source d'entrée sur les quatre connecteurs femelles XLR. (Illustration 10)
REMARQUE :
La série PLD a la capacité d'acheminer les entrées à différentes sorties. Veiller à ce que les branchements effectués
ici correspondent à la configuration de l'amplificateur.
USB (facultatif)
Le câble USB (fourni) se branche sur un Mac ou un PC pour permettre l'utilisation du logiciel Amplifier Navigator. L'utilisateur peut mettre à jour
le micrologiciel de l'amplificateur, enregistrer et déployer des fichiers de configuration, et plus encore. Pour des détails, consulter l'aide en ligne
d'Amplifier Navigator.
Sorties
Les amplificateurs PLD ont quatre sorties configurables. L'utilisateur peut régler la puissance, combiner des sorties (pontées et parallèles) et ajuster
le DSP pour chaque sortie. Lorsque la configuration des sorties de l'amplificateur change, les connecteurs de sortie, contrôlés par des relais, changent
en conséquence. Utiliser les diagrammes de l'illustration 14 à l'illustration 22 comme référence de câblage des haut-parleurs.
Sélection de la configuration des sorties
La première étape consiste à sélectionner un préréglage en fonction des haut-parleurs connectés à l'amplificateur. L'utilisateur peut choisir un
préréglage usine, puis ajuster ses paramètres au besoin, avant d'enregistrer la configuration sous la forme d'un préréglage défini par l'utilisateur.
Par ailleurs, vous pouvez utiliser le pour créer des préréglages de A à Z. Une fois la configuration modifiée, les quatre canaux sont automatiquement
mis en sourdine.
— Illustration 13 —
F1: A B C D
F7: ABC D
1
ABC
4
D
Input number
Sub-woofer
Mid-Frequency
Full Range
Low-Frequency
Current Configuration
Selected Configuration
Input number
Output Configuration
Frequency Range color
Frequency Range Color Codes
Entrées
équilibrées
Terre
Terre
Positif
Positif
Négatif
Entrées
déséquilibrées
USB
XLR
PIN 1
PIN 2
PIN 3
ENTRÉES ROUTABLES
PARALLEL
THIS PRODUCT SHOULD BE SUPPORTED ON ALL
FOUR CORNERS WHEN INSTALLED IN A RACK
PARALLEL PARALLEL PARALLEL
Configuration actuelle
Configuration sélectionnée
Mixeur d'entrée
Couleur de plage de fréquence
Configuration des sorties
Codes couleur des plages de fréquence
Numéro d'entrée
Moyenne
fréquence
Caisson d'extrêmes
graves
Haute
fréquence
Basse fréquence
Gamme
étendue
