QSC PLD4/2

22
FR FR
TD-000368-03-A
Limiter

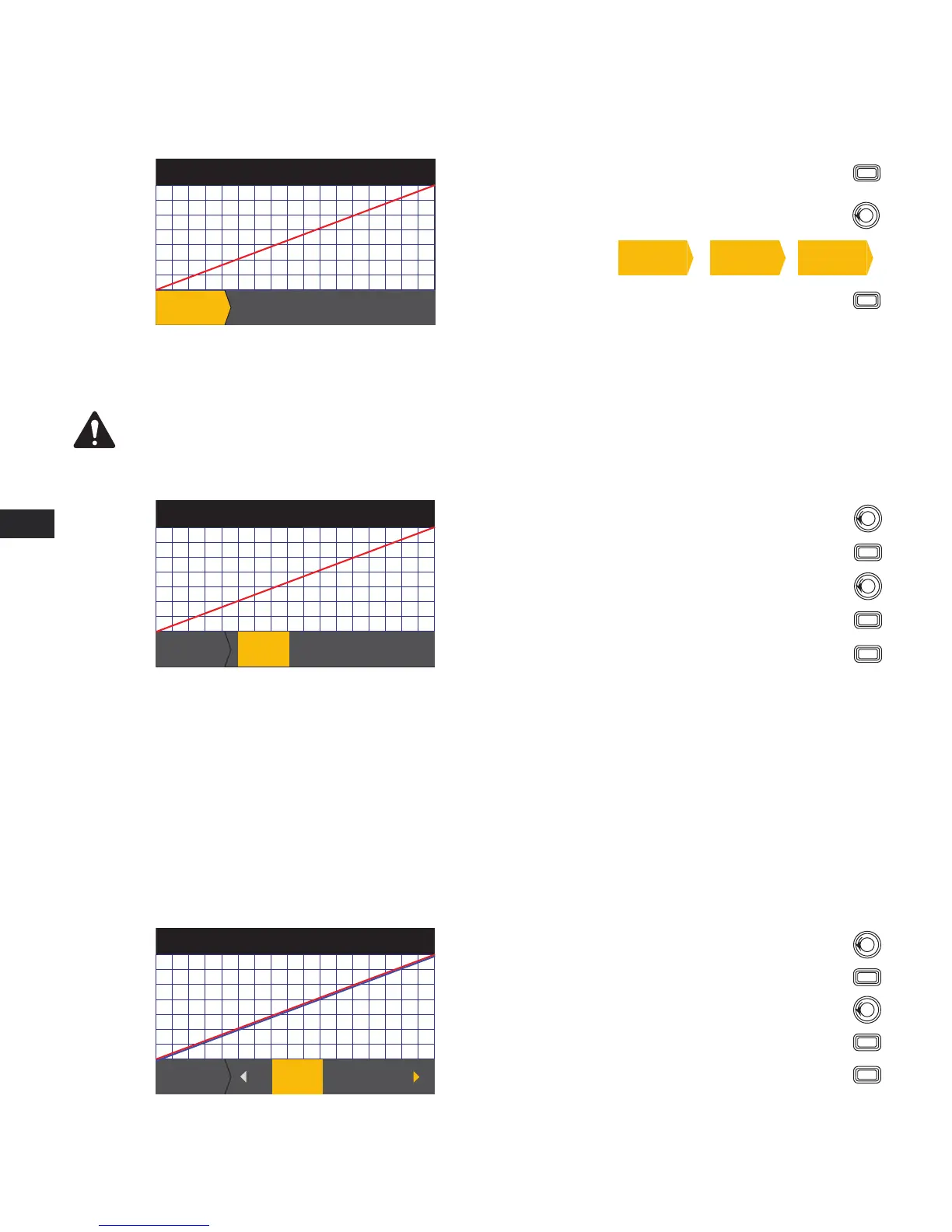

HOME > OUTPUTS > SPKR PROC > LIMITER > ENTER
Étape 1 — Définition du mode de limiteur
F1: A B C D
Output
A
Turn to select the mode for the Limiter
To confirm setting, press
ENTER
Type
Med
AUTO
SpkrPwr
200W
SpkrImp
8.0
AUTO
ADV
OFF
To edit the Limiter mode, press
ENTER
HOME > OUTPUTS > SPKR PROC > LIMITER > AUTO
REMARQUE : La sortie maximum SpkrPwr dépend de l'amplificateur et de la configuration de sorties sélectionnés. Le maximum pour
des canaux séparés est de 1 250 W ; un canal combiné simple (ABCD ou AB+CD) peut atteindre 5 000 W, selon l'amplificateur.
Étape 2 — Définition des paramètres en mode AUTO
F1: A B C D
Output
A
AUTO
SpkrPwr
200W
SpkrImp
8.0
Type
Med
Type:
Aggressive
Medium
Mild
SpkrPwr:
10.0 W to 1250 KW
SpkrImpd:
2.0 Ω to 32.0 Ω
Scroll to select (Type, SpkrPwr, SpkrImp)
Turn to adjust parameter
ENTER
To edit, press
To confirm, press
ENTER
EXIT
To exit, press
Type – le type de limiteur Auto est un niveau de protection et ses valeurs sont Mild, Medium et Aggressive. Ce paramètre Type, ainsi que Power
Rating et Impedance, pilotent un algorithme destiné à maximiser la performance des haut-parleurs. Ils définissent les valeurs de seuil RMS et Peak,
de même que leur réglage d'attaque et libération.
SpkrPwr – si un seul haut-parleur est piloté, le paramètre SpkrPwr doit correspondre à la puissance nominale continue de ce haut-parleur.
Si plusieurs haut-parleurs sont pilotés, cette valeur doit correspondre aux puissances nominales combinées pour la charge.
SpkrImp – si un seul haut-parleur est piloté, le paramètre SpkrPwr doit correspondre à l'impédance nominale de ce haut-parleur. Si plusieurs
haut-parleurs sont pilotés, cette valeur doit correspondre aux impédances nominales combinées pour la charge.
HOME > OUTPUTS > SPKR PROC > LIMITER > ADV
Étape 3 — Définition des paramètres en mode ADV
F1: A B C D
Output
A
ADV
PkThr
155.0V
RMSThr
100.0V
RMSThr: 3.0V to 100.0V
PkThr: 5.0V to 155.0V
PkAttk: 0.10 ms to 20.0 ms
PkRel: 1.00 ms to 1.0 s
RMSAttk: 0.05 s to 10.0 s
RMSRel: 1.0 s to 60.0 s
Scroll to select (RMSThr, PkThr,
PkAttk, PkRel, RMSAttk, & RMSRel)
Turn to adjust parameter
ENTER
To edit, press
To confirm, press
ENTER
EXIT
To exit, press
Thr = Threshold, Pk = Peak, Attk = Attack, Rel = Release
Pour modifier le mode de limiteur, appuyer sur
Pour confirmer le paramètre, appuyer sur
Tourner pour sélectionner le mode pour le limiteur
AUTO ADV OFF
Tourner pour ajuster le paramètre
Pour confirmer, appuyer sur
Pour modifier, appuyer sur
Thr = Seuil, Pk = Max.,
Attk = Attaque, Rel = Libération
Tourner pour ajuster le paramètre
Pour confirmer, appuyer sur
Pour quitter, appuyer sur
Pour modifier, appuyer sur
Type :
Aggressive
Medium
Mild
SpkrPwr :
10,0 W à 1 250 kW
SpkrImpd :
2,0
Ω à 32,0 Ω
Tourner pour sélectionner
(Type, SpkrPwr, SpkrImp)
Tourner pour sélectionner (RMSThr, PkThr,
PkAttk, PkRel, RMSAttk et RMSRel)
RMSThr : 3,0 V à 100,0 V
PkThr : 5,0 V à 155,0 V
PkAttk : 0,10 ms à 20,0 ms
PkRel : 1,00 ms à 1,0 s
RMSAttk : 0,05 s à 10,0 s
RMSRel : 1,0 s à 60,0 s
Pour quitter, appuyer sur
