QSC PLD4.5

14
TD-000351-00-E
ES
Entradas
— Figura 2 —
— Figura 3 —
1
3
2
Balanced
Inputs
1
Ground
3
Negative
2
Positive
— Figura 4 —
Unbalanced
Inputs
1+3
Ground
2
Positive
1
3
2

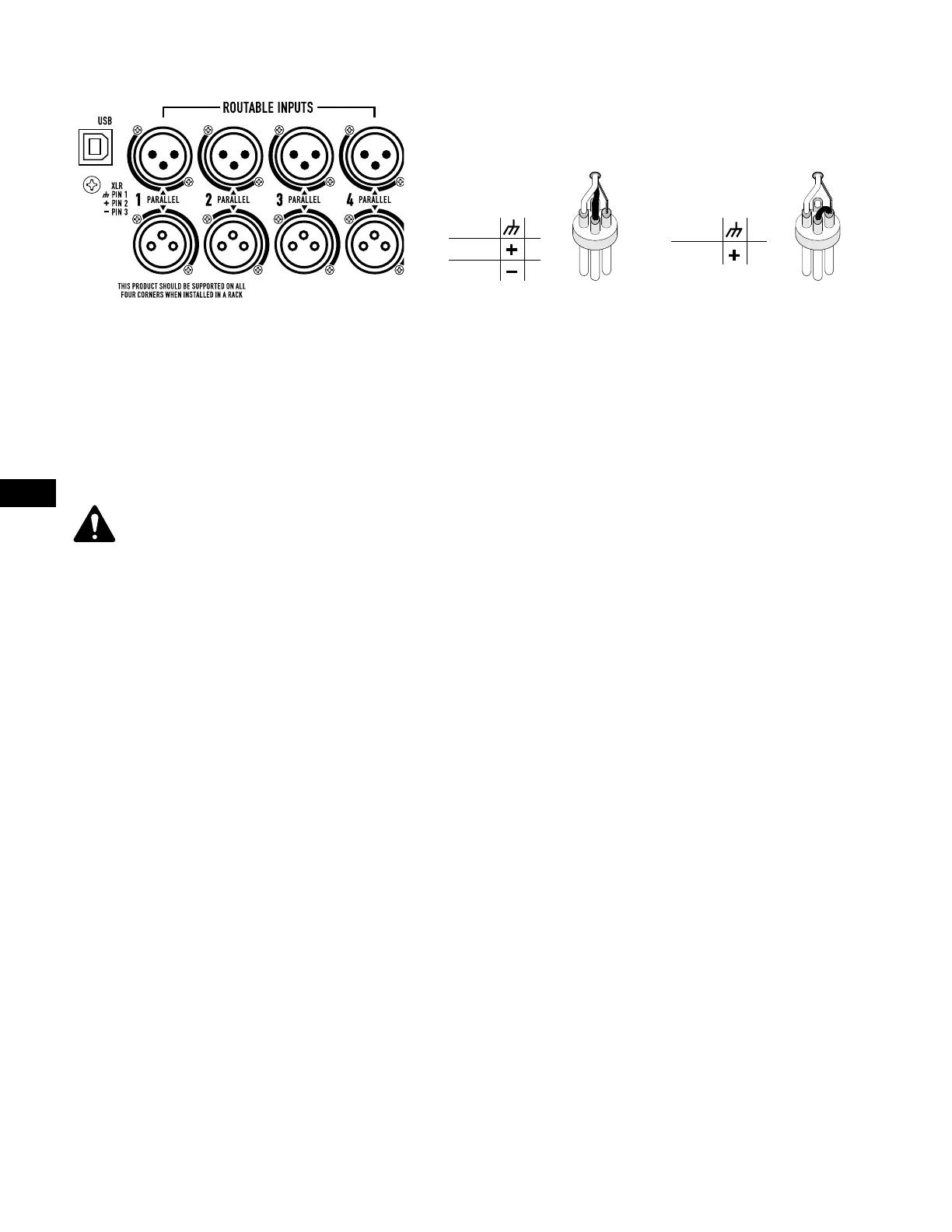

Hay cuatro conectores XLR hembra rotulados del 1 al 4 que proporcionan las entradas de audio a los amplificadores PLD. Una entrada individual puede enrutarse a
una salida o a una combinación de ellas. Puede usar de una a cuatro de las entradas. Las entradas son de 10 kΩ, balanceadas o no balanceadas, con una sensibilidad
seleccionable de +4 o +14 dBu. Hay cuatro conectores XLR macho en paralelo con los cuatro conectores hembra. Los conectores XLR macho sirven para la conexión
en cadena a las entradas de otros amplificadores.
1. Asegúrese de que sus dispositivos de fuentes de audio estén apagados.
2. Conecte los XLR de la fuente de entrada a los cuatro XLR hembra. (Figura 2)
NOTA: La serie PLD ofrece la posibilidad de enrutar las entradas a diferentes salidas. Asegúrese de que las conexiones que usted haga aquí
coincidan con la configuración del amplificador.
