Salidas
Los amplificadores PLD disponen de cuatro salidas configurables. Puede establecer la potencia, combinar las salidas (puenteadas y en paralelo) y ajustar el DSP para
cada salida. Cuando cambia la configuración de salida del amplificador, también cambian las conexiones de salida, controladas mediante relés. Siga los diagramas de
las figuras 5 a 7 como referencia para cablear los altavoces.

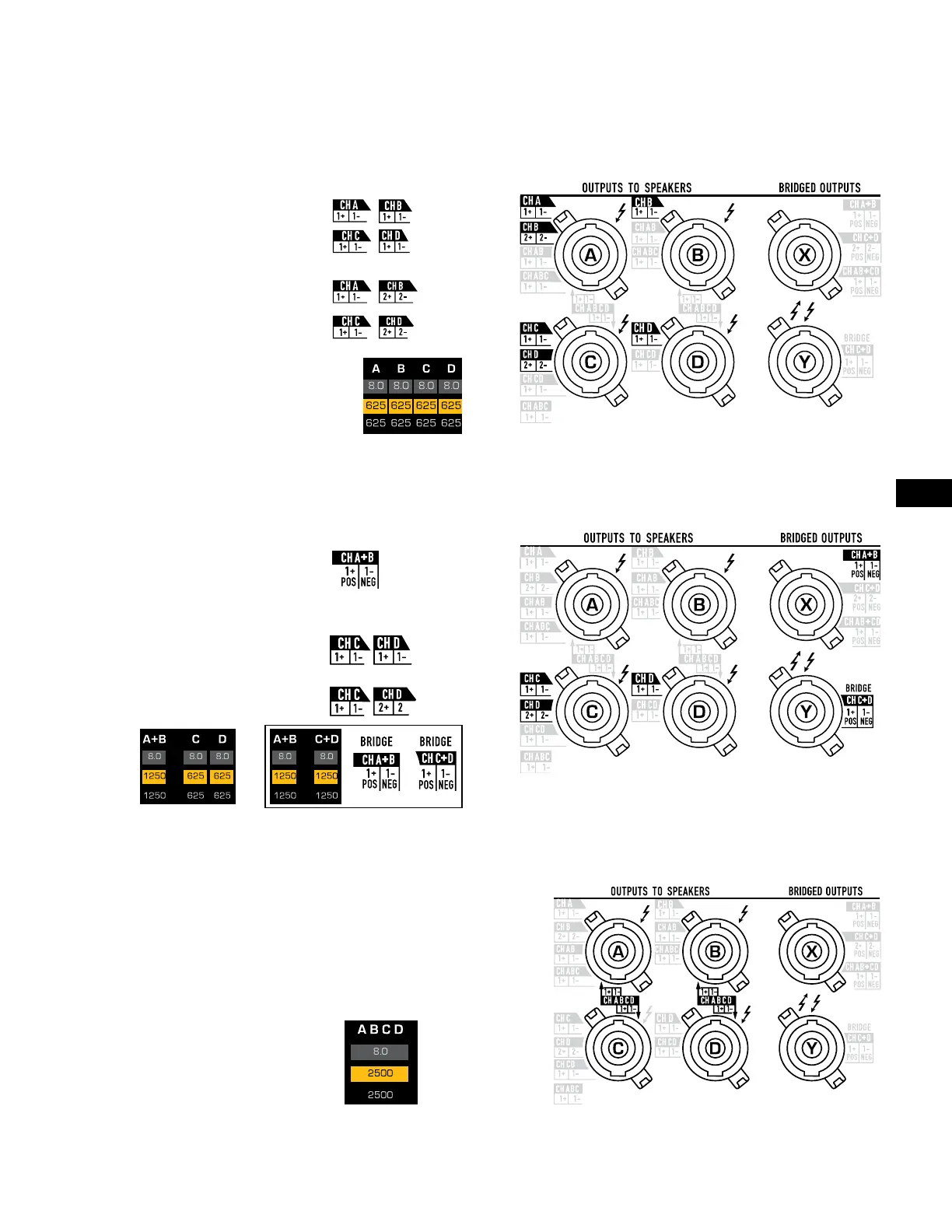

Canales independientes (A B C D)
— Figura 5 —
Para cuatro cables separados
Utilice cuatro cables de 2 hilos para conectar a:
• 1+/1- en los conectores A – D
Para operar en biamplificado
Utilice dos cables de 4 hilos para conectar a:
• 1+/1- para el canal A y 2+/2- para el canal B
en el conector A
• 1+/1- para el canal C y 2+/2- para el canal D
en el conector C
Canales puenteados (A+B) y canales independientes (C D)
— Figura 6 —
Para A+B puenteado (en bridge)
Utilice un cable de 2 hilos para conectar a:
• 1+/1- en el conector X
Para C y D (independientes)
Utilice dos cables de 2 hilos para conectar a:
• 1+/1- para el canal C en el conector C
• 1+/1- para el canal D en el conector D
Para operar en biamplificado , utilice un cable de 4 hilos para conectar a:
• 1+/1- para el canal C en el conector C
• 2+/2- para el canal D en el conector D
Canales en paralelo (ABCD)
— Figura 7 —
Para varios altavoces
Potencia completa para varios altavoces en paralelo
Utilice hasta cuatro cables de 2 hilos, conectados a
• 1+/1- en los conectores A – D
Para un altavoz
Potencia completa a un altavoz
Utilice un cable de 2 hilos, conectado a:
• 1+/1- en el conector A, B, C o D
