16
TD-000351-00-E
ES
Conectar los altavoces
¡ADVERTENCIA!:
Cuando la alimentación de CA está activada, es posible que exista un voltaje peligroso en los
terminales de salida en la parte posterior del amplificador. Tenga cuidado de modo de no tocar estos contactos. Apague
el interruptor de desconexión de la línea de alimentación eléctrica principal de CA antes de hacer ninguna conexión.
1. Coloque el interruptor del suministro eléctrico principal de CA (en la parte posterior del amplificador) en la posición OFF (APAGADO).
2. Conecte el cableado del altavoz a los conectores NL4 macho (Figura 8) según sea necesario para la configuración del amplificador.
Consulte las Figuras 5 a 7 para ver los diagramas de cableado. Al combinar canales, QSC recomienda que conecte puentes entre
los terminales de salida que representen un mismo punto eléctricamente. Consulte la Tabla 1 para ver la información detallada
3. Conecte los conectores NL4 macho a los conectores NL4 hembra, en la parte posterior del amplificador, según la configuración
del amplificador.
La tabla siguiente muestra cuáles patillas en cuáles NL4 puede utilizar para cada modo. Donde haya más de un conector para un modo dado, el PLD le permite utilizar
uno, todos o algunos de los conectores disponibles. Por ejemplo, en el modo ABCD Parallel (ABCD en paralelo), puede utilizar las patillas 1+ y 1- de NL4 (A, B, C y D),
(A o B o C o D), o (A y B), y así sucesivamente; las patillas están todas en paralelo y eléctricamente representan el mismo punto. Se recomienda que, donde las patillas
sean eléctricamente las mismas, se utilicen todas las patillas disponibles, ya sea mediante puentes entre patillas o mediante el cableado directo a cada altavoz.
Modo
NL4 Separado AB en paralelo ABC en paralelo ABCD en paralelo
A
Canal A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Canal B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
CD en paralelo
C
Canal C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Canal D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B puenteado C+D puenteado
AB+CD
puenteado
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
— Tabla 1 —
2 Para operar en biamplificado.

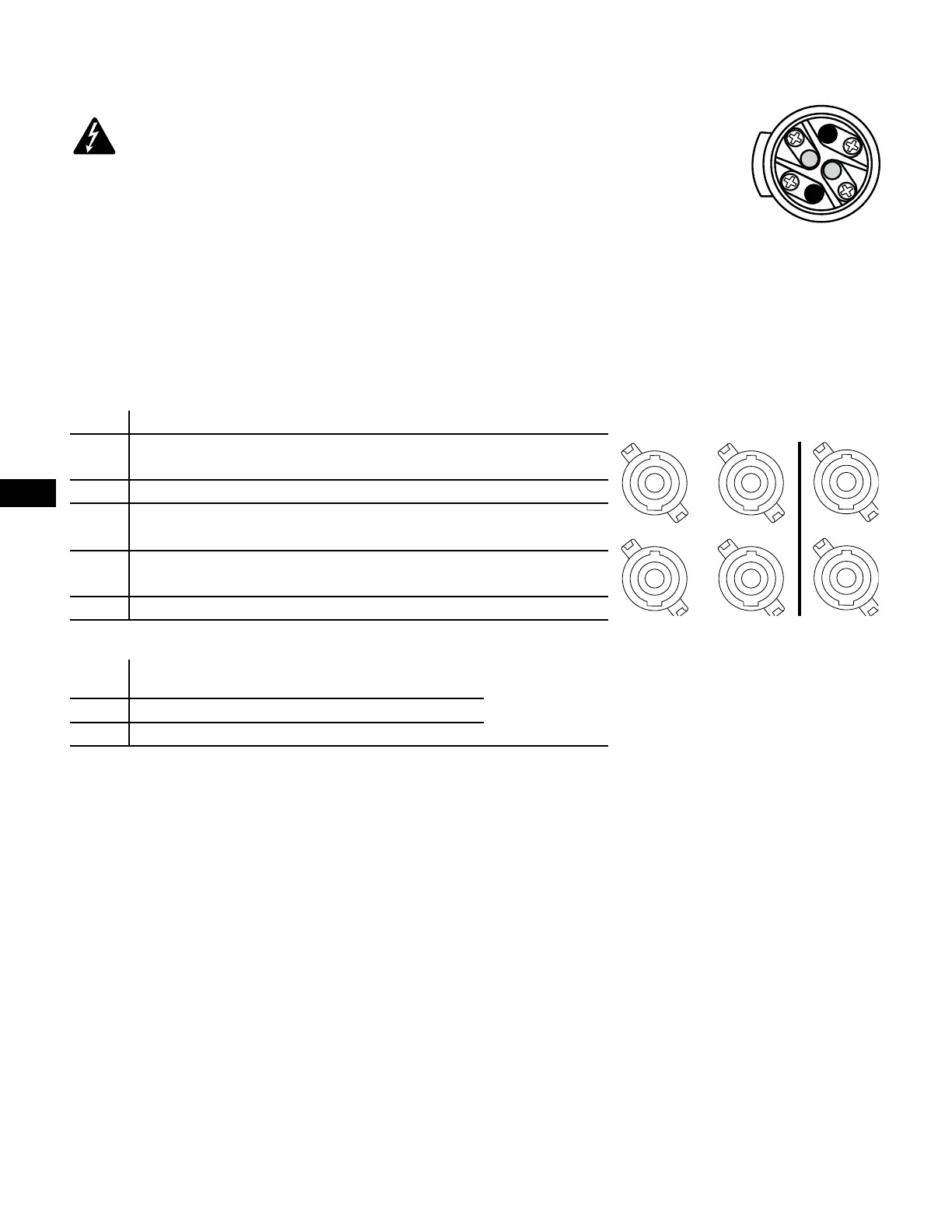

— Figura 8 —
1+
1-
2-
2+
Cableado NL4 macho
— Figura 9 —
A
C
B
D
X
Y
Standard Bridged
Output Connectors
