HSPA/UMTS/GSM/GPRS Module Series
UG96&UG95&M95 R2.0 Compatible Design
UG96&UG95&M95 R2.0_Compatible_Design 33 / 42
The recommended stencil design of UG95 is shown as below.

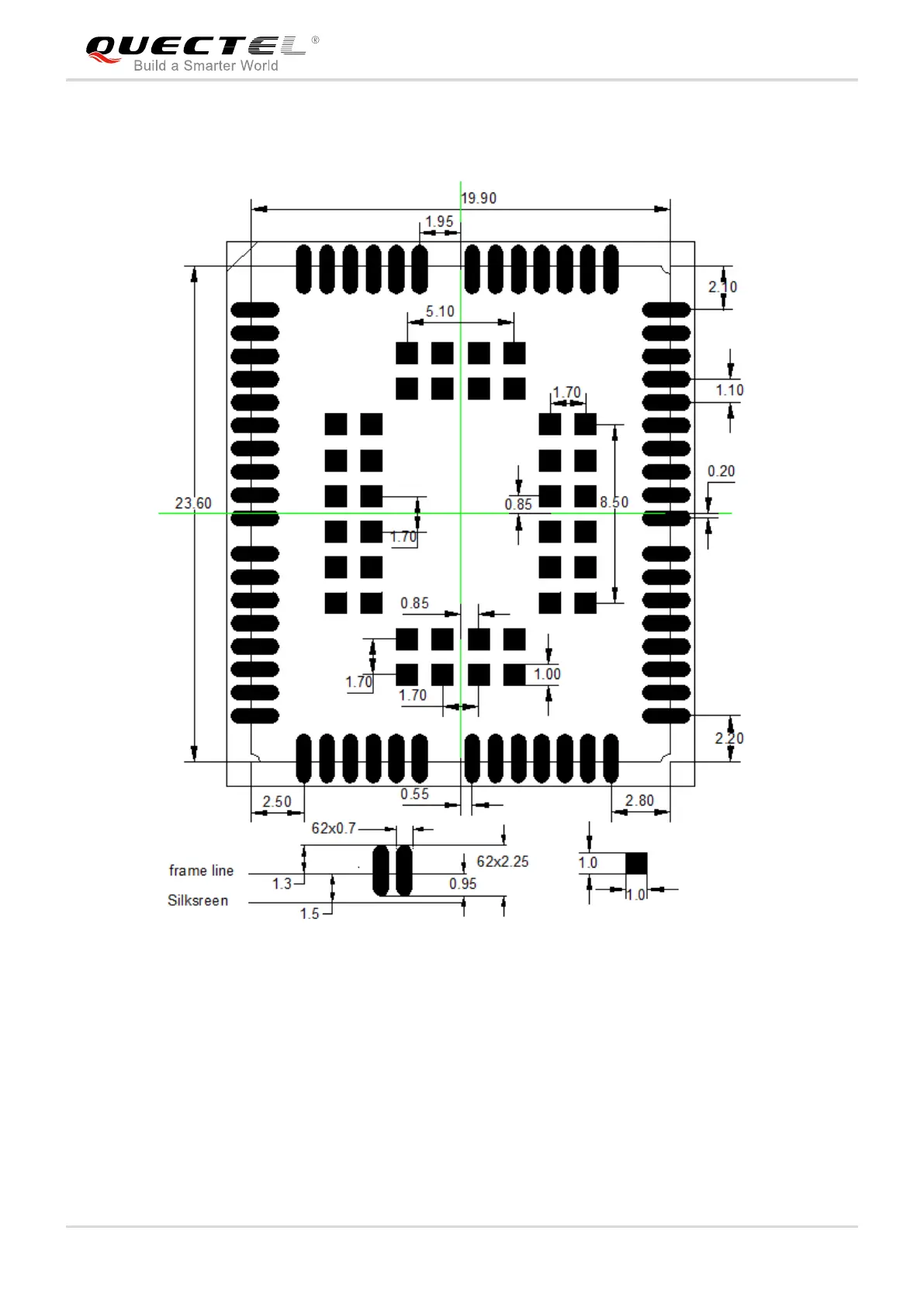

Figure 22: Recommended Stencil Design of UG95
