MANUALE D’INSTALLAZIONE E USO BTR185 - REV009A
12
IT
BTR1854 - Installazione
• Assicurarsi che il sistema sia libero di chiudersi e
riaprirsi senza impedimenti meccanici.
4.4 - Verica e regolazione meccanica del sistema
4.5 - Installazione del cavo nel portello

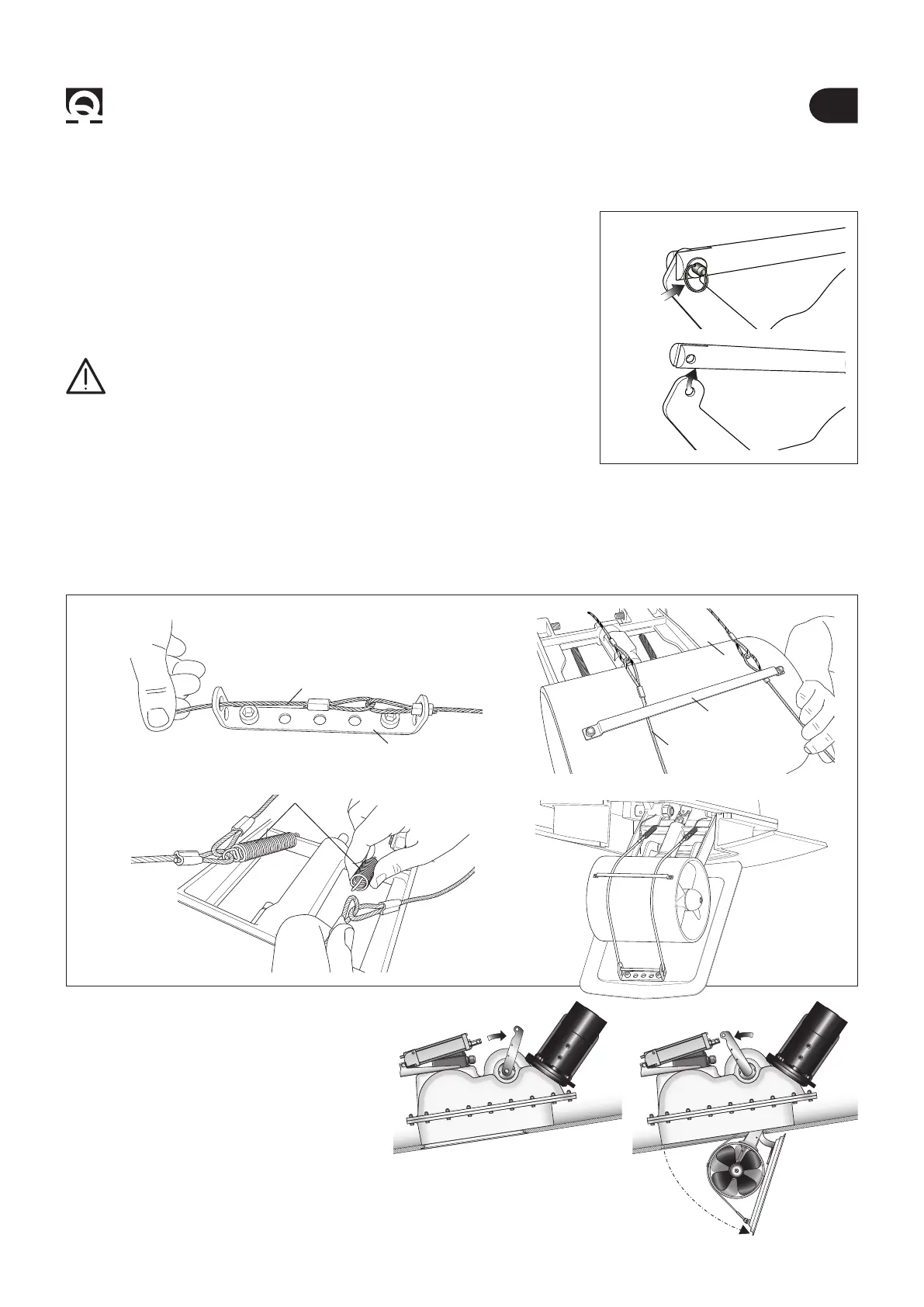

Fig. 15
• L'elica retrattile non deve essere alimentata.
• Slare l’anello e rimuovere il perno (part. A).
• Sganciare l’attuatore dalla leva (part. B), assicurarsi che il sistema sia libero di
aprirsi e chiudersi senza impedimenti meccanici.
ATTENZIONE: quando si sgancia manualmente l’attuatore l’elica col suo
peso fuoriesce totalmente, assicurarsi che nessuno sia nel suo raggio
d’azione.
g. 15
A
B
Attenersi alla sequenza riportata di seguito per effettuare la verica dell’apertura
del portello:
Fig.16
• Inserire una estremità del cavo nella staffa portello (part. A).
• Far passare il cavo sotto alla guida ssata al tunnel (part. B).
• Agganciare le estremità del cavo alle due molle (già posizionate sul corpo basculante) (part. C).
• Installazione nale del cavo nel portello (part. D).
g. 16
D
GUIDA
CAVO
D'ACCIAIO
TUNNEL
MOLLE
STAFFA PORTELLO
CAVO D'ACCIAIO
A
B
C
