MANUALE D’INSTALLAZIONE E USO BTR185 - REV009A
13
IT
BTR185
L'elica retrattile esce già tarata dalla fabbrica, non do-
vrebbe essere quindi necessario regolarla in chiusura.
4 - Installazione
8/10 mm

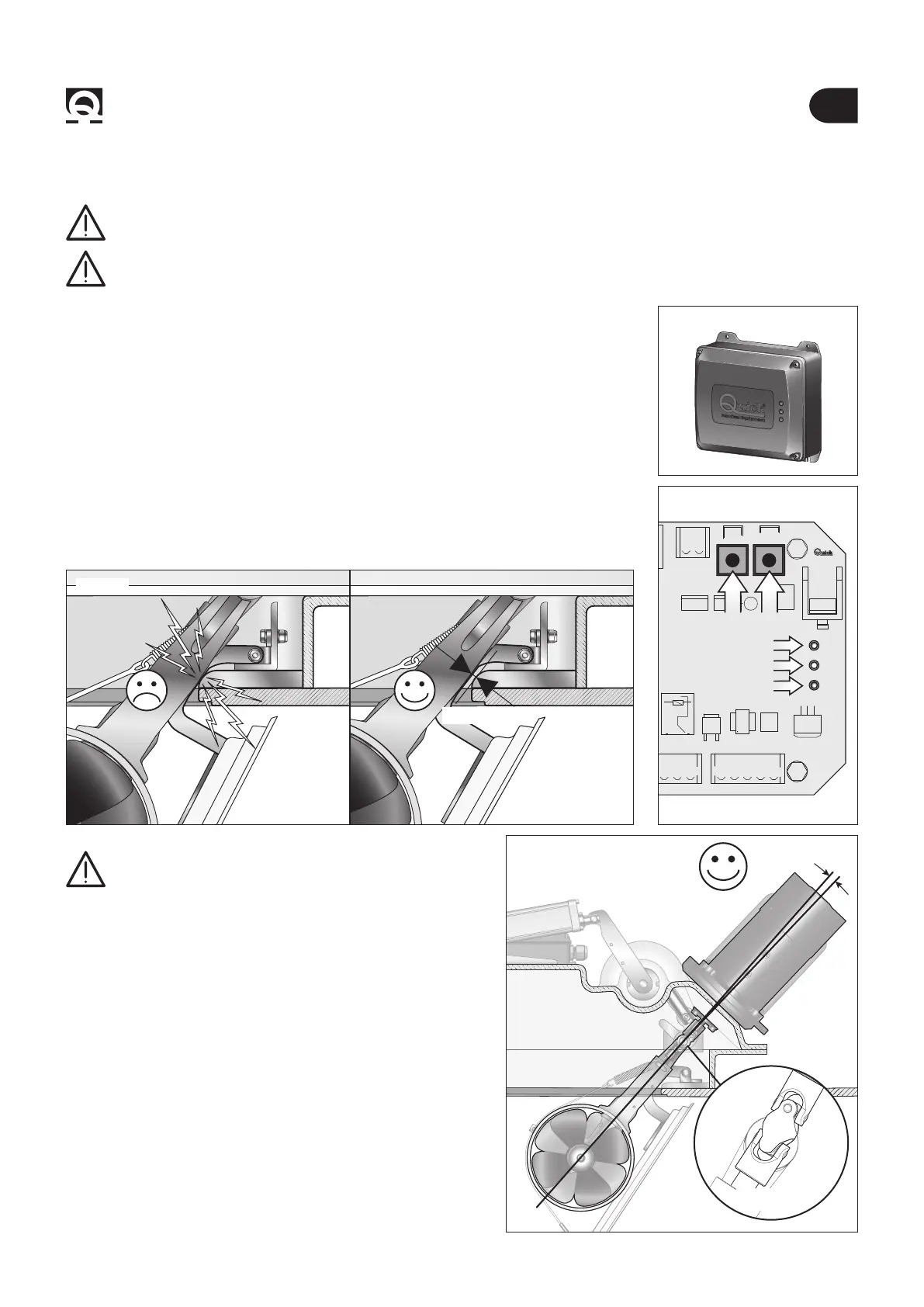

4.6 - Procedura di regolazione
10 A
CN1
CN2
CAN1
CAN2
UP DWN
CN3
POWER
LA STATUS
ERROR
LA
+ LA - LSC
COM COM C - COMC - SXC - DXI - SXI - DXLSO
g. 18
A
C
B
g. 19A
g. 17
RTC R1
PCB RTC R1
• Assicurarsi che tutti i collegamenti elettrici siano stati compiuti in maniera corretta.
• Rimuovere il coperchio dal contenitore della scheda RTC R1 (g.17).
Per eseguire le regolazioni dei ne corsa entrare in “modalità manuale”.
• Tenendo premuti entrambi i pulsanti UP e DOWN presenti sulla scheda (g. 18) alimenta-
re la scheda elettronica RTC R1 no a che il LED POWER (verde) lampeggerà velocemente
(g. 18 part. A).
Dopodichè rilasciare entrambi i pulsanti.
• A questo punto è possibile comandare elettricamente coi pulsanti UP e DOWN l’attuatore.
• Premere il pulsante DOWN no ad una corsa che permetta di riagganciare l’attuatore alla
leva (punto 4.4 - g. 15 part. A).
• Premendo il pulsante DOWN l’elica si apre no all’attivazione del ne corsa e il LED STA-
TUS diventa verde (g. 18 part. B).
Se il ne corsa non è nella posizione giusta (g. 19A) è possibile regolarlo (punto 4.7).
F
ATTENZIONE: la seguente procedura deve essere eseguita da personale qualicato.
ATTENZIONE: presenza di parti meccaniche in movimento. Porre particolare attenzione quando si opera sull'elica
retrattile se è alimentata.
• Premendo il pulsante UP è ora possibile vericare la chiusura
del portello, raggiunto il necorsa il LED STATUS diventa rosso,
se non è sufciente, regolare il ne corsa in chiusura (punto 4.7).
g. 19B
ATTENZIONE: vericare che il giunto omocinetico sia
in posizione diritta, in un angolo compreso tra -5° e +5°
(g.19B)
± 5°
GIUNTO
OMOCINETICO
