Quick DP1 312 - Entretien

24
FR
DP1 300/500W - REV001B
ENTRETIEN
43
42
44
41
45
40
39
38
36
34
35
31
30
32
1
2
3
4
6
21
22
7
15
8
9
10
11
13
14
14
14
12
9
5
5
33
37
16
24
25
27
29
28
20
17
18
23
26
19

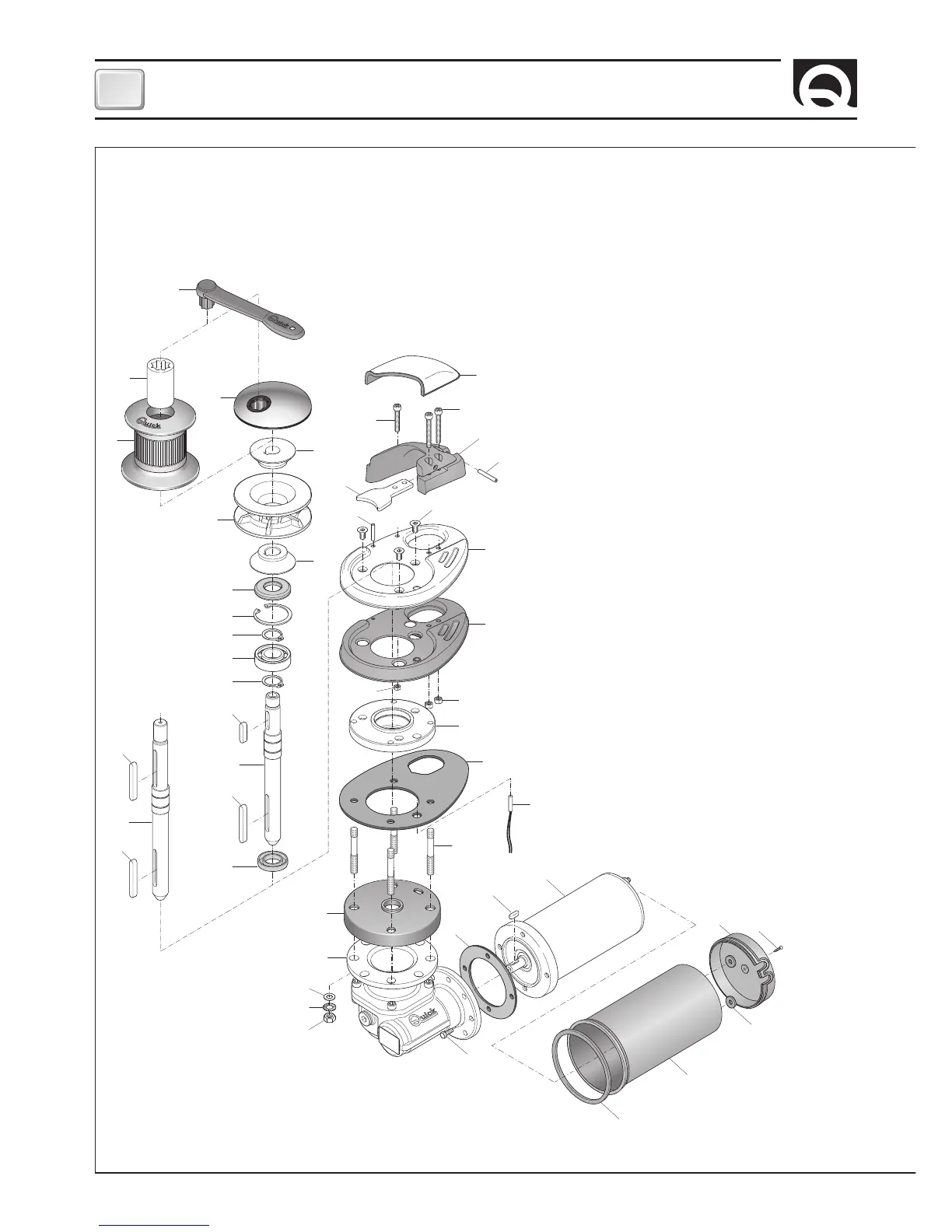

POS. DENOMINATION CODE
1
Levier droit du guindeau - nylon PVLVSDN00000
2 Douille SGMSD0400000
3 Poupée MSE050000R03
4 Couvercle du barbotin ZSPMSGB05R03
5 Cône de l’embrayage DP1 MSFDP1000000
6 Barbotin 500W 6mm MSB040600000
7
Joint étanche à l’huile
20*42*7mm
PGPRL2042700
8 Circlip intérieure MBAN4217Y000
9 Circlip extérieure MBAE2012Y000
