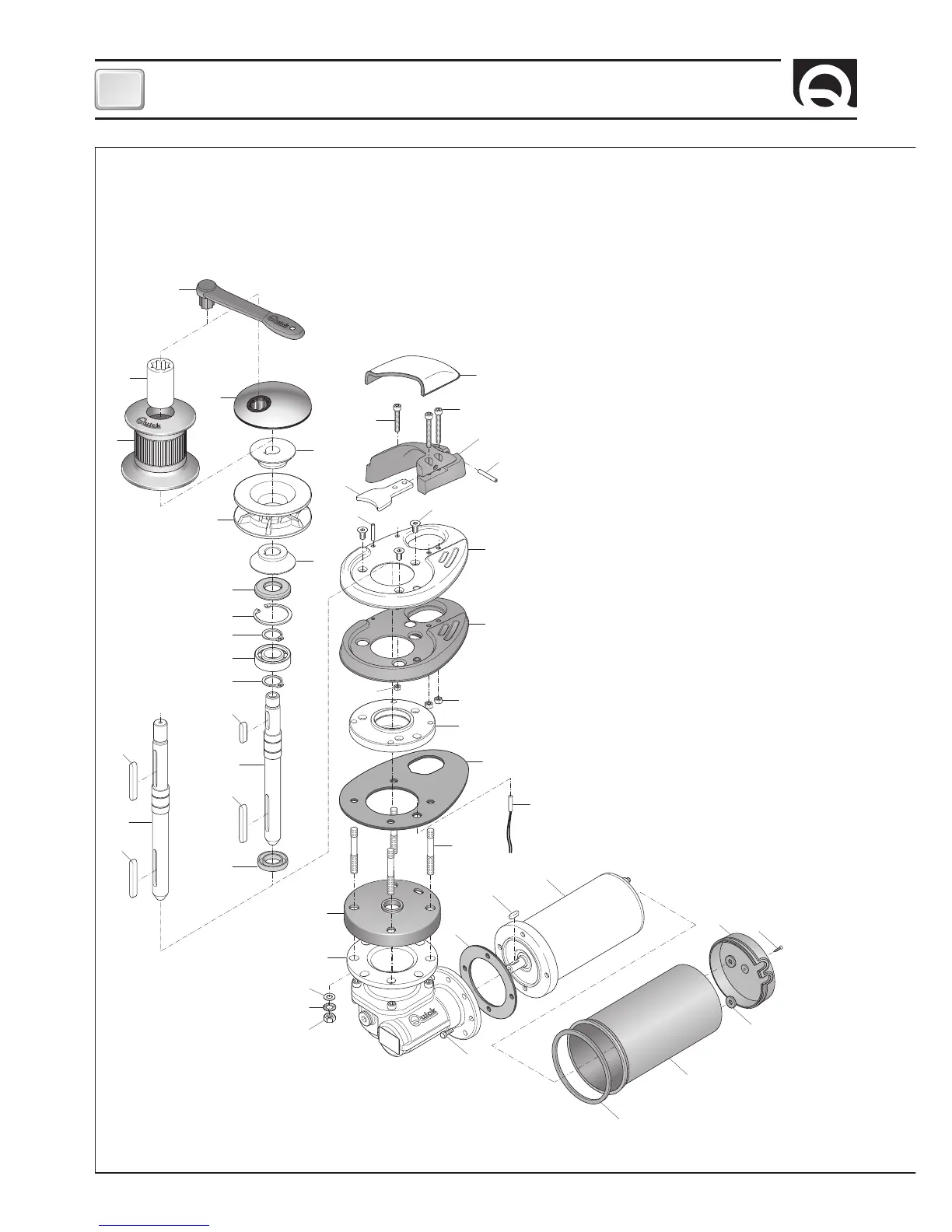

Quick DP1 312 - Wartung

32
DE
DP1 300/500W - REV001B
WARTUNG
43
42
44
41
45
40
39
38
36
34
35
31
30
32
1
2
3
4
6
21
22
7
15
8
9
10
11
13
14
14
14
12
9
5
5
33
37
16
24
25
27
29
28
20
17
18
23
26
19
POS. BEZEICHNUNG CODE
1 Ankerwindenhebel gerade - Nylon PVLVSDN00000
2 Buchse SGMSD0400000
3 Verholspill MSE050000R03
4 Kettennussdeckel ZSPMSGB05R03
5 Kegel Kupplung DP1 MSFDP1000000
6 Kettennuss 500W 6mm MSB040600000
7 Ölabdichtung 20*42*7mm PGPRL2042700
8 Sprengring MBAN4217Y000
9 Sprengring MBAE2012Y000
