Quick DP1 312 - Schema DI Collegamento

6
IT
DP1 300/500W - REV001B
-
+

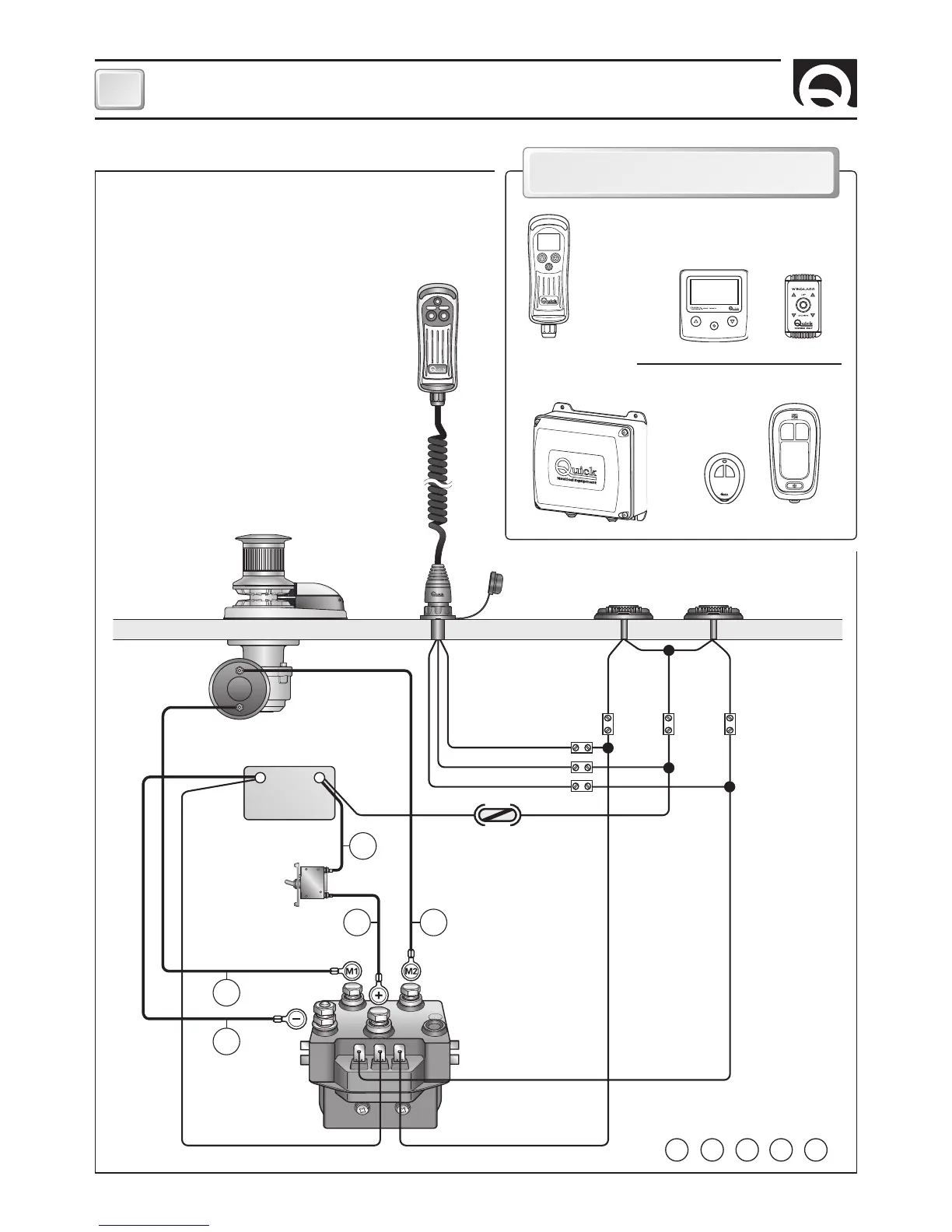

SISTEMA BASE
SCHEMA DI COLLEGAMENTO
GENERALE PAG. 44
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
MOTORE
BATTERIA
INTERRUTTORE
MAGNETO
IDRAULICO
(vedi tabella
pag. 4)
CASSETTA
TELEINVERTITORI
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4 + L5
MARRONE
NERO
BLU
L1
L2 L3
L4
L5
SCHEMA DI COLLEGAMENTO
CONTACATENA
DA PANNELLO
COMANDO
DA PLANCIA
PULSANTIERA
CONTACATENA
TASCABILE - PULSANTIERA
RICEVITORE
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
RADIOCOMANDI
