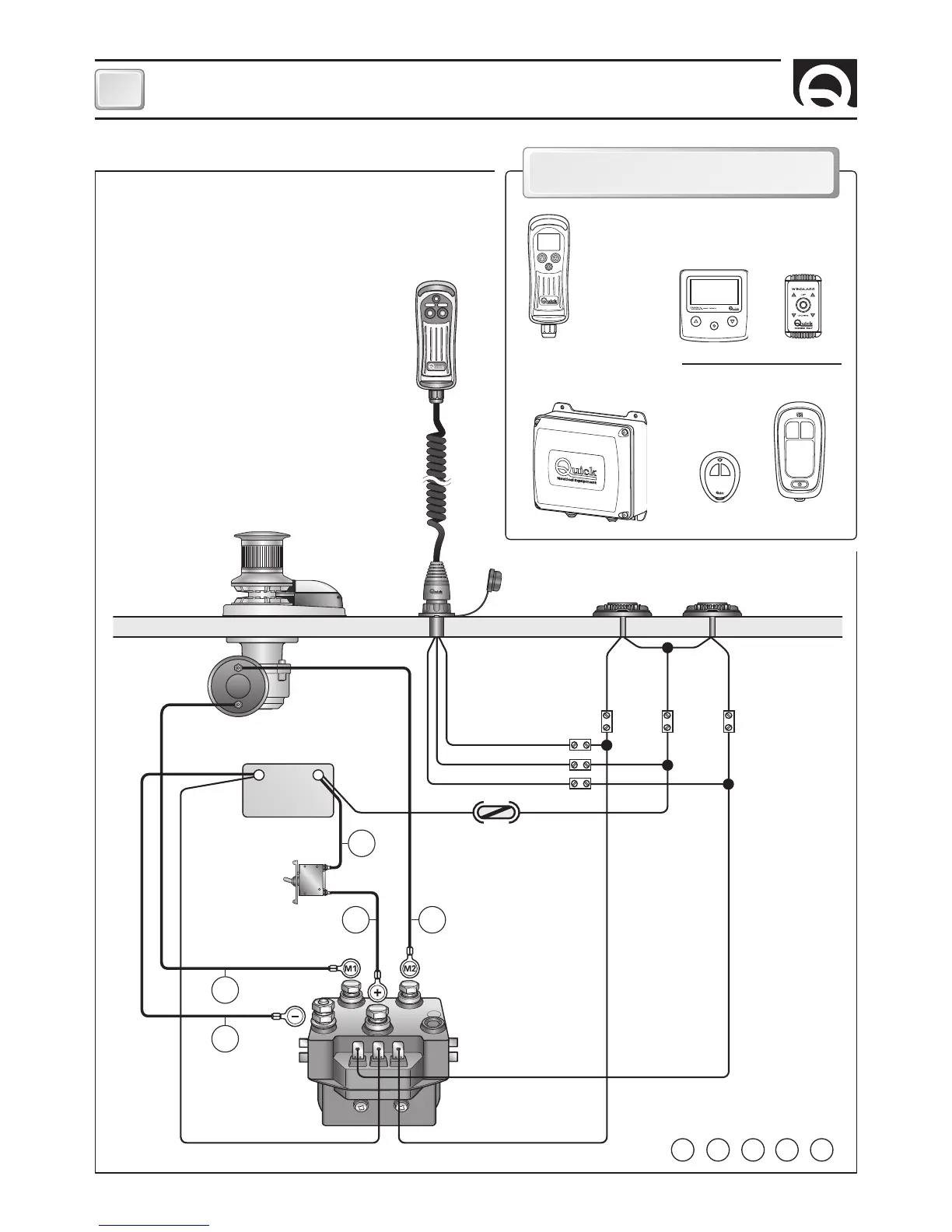

DP1 300/500W - REV001B
-
+
BASISSYSTEM
ALLGEMEINER
ANSCHLUSSPLAN S. 44
MEHRZWECK-
WASSERDICHTE
FERNBEDIENUNG
MOD. HRC 1002
ANKERWINDE
MOTOR
BATTERIE
HYDRAULISCHER
SHUTZAUTOMAT
(Siehe Tabelle
auf S. 28)
UMPOLRELAISBOX
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C A2
FUSSSCHALTER MOD. 900U UND 900D
SCHWARZ
BRAUN
BLAU
A1
SICHERUNG
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4 + L5
BRAUN
SCHWARZ
BLAU
L1
L2 L3
L4
L5
ANSCHLUSSPLAN
TASCABILE - PULSANTIERA
KETTENZÄHLER-
TAFEL
SCHALTER AN
BEDIENTAFEL
METERZÄHLER-
FERNBEDIENUNG
FÜR DIE ANKERWINDE
HAND-
FUNKSENDER
FUNKEMPFÄNGER
QUICK
®
-ZUBEHÖRTEILE FÜR DIE
BETÄTIGUNG DER ANKERWINDE
FUNKFERNSENDER
FUNKFERNSTEUERUNG
TASCHEN-
FUNKSENDER
