Quick
®
se reserva el derecho de aportar modificaciones en las características técnicas del aparato y en el contenido de este manual sin obligación de avisar previamente.
En caso de discordancias o eventuales errores entre el texto traducido y el texto original en italiano, remitirse al texto en italiano o en inglés.
F
1° EJEMPLO: DP1312D
DP1 3 12 D
a
DP1 5 24
-
Nombre de la serie:
[ DP1 ]
Potencia motor:
[ 3 ]
= 300 W
[ 5 ]
= 500 W
Tensión alimentación motor:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
Campana:
[ D ]
= con campana
[ - ]
= sin campana
(1) Después de un primer periodo de utilización.
(2) Medidas efectuadas con barboten para cadena de 8 mm.
(3) Valor mínimo aconsejado para una longitud total L<20m (ver pág. 44). Calcular la sección del cable en función de la longitud de la conexión.
(4) Con interruptor especifico para corrientes continuas (DC) y retraso (magneto-térmico o magneto-hidráulico).
(5) Bajo petición se pueden suministrar ejes y prisioneros para espesores de cubierta mayores.
(6) Sólo bajo petición.
CÓMO SE LEE EL CÓDIGO DEL MOLINETE:
A B C D
A B C D A B C D
2° EJEMPLO: DP1524
a
a
a
a
a
a
a
85 (3
7
/32)
271 (9
5
/8)
61 (2
13
/
32
) 69 (2
23
/
32
)
181 (7
23
/32)
11
/16)
134,4 (5
9
/32)
75,4 (2
31
/32)

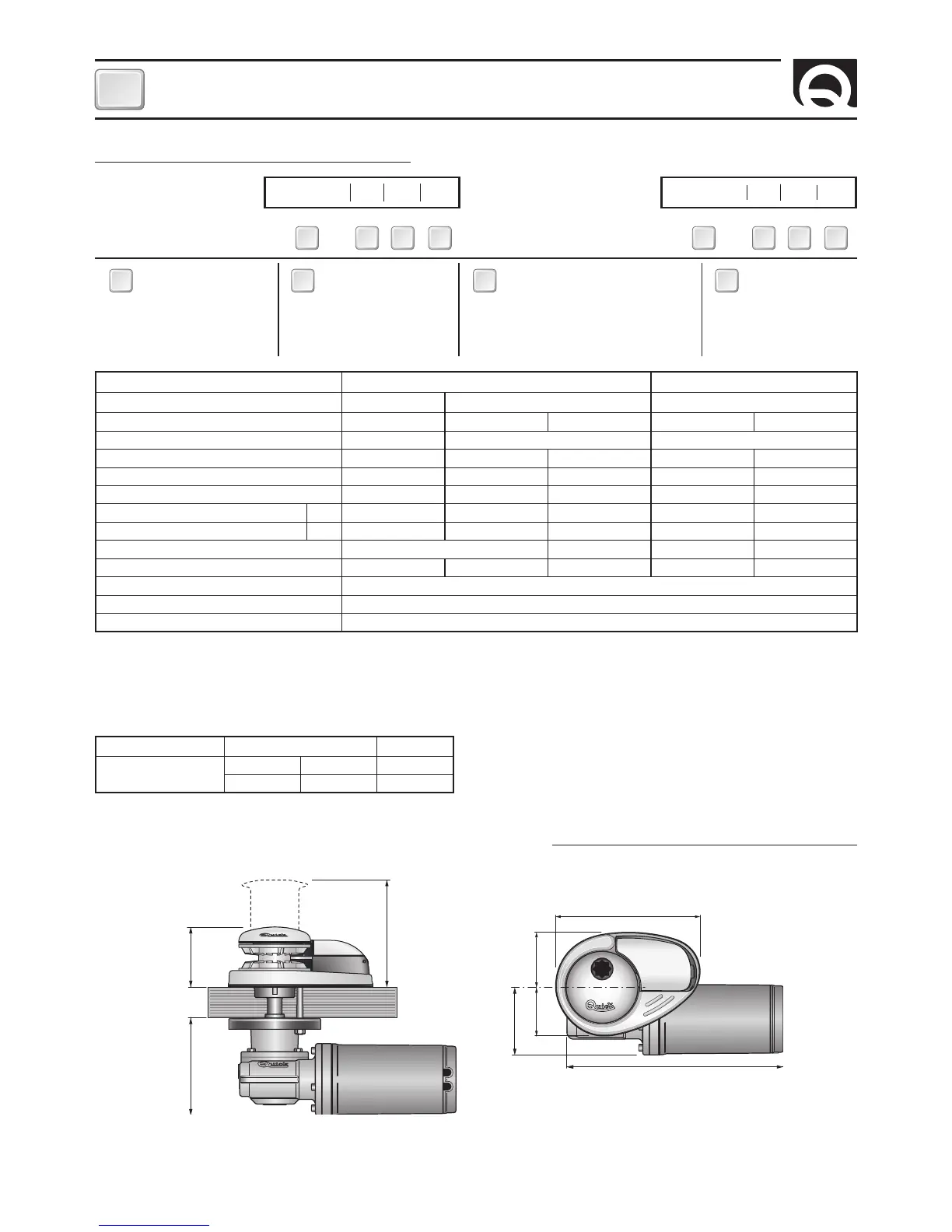

DIMENSIONES DE LOS MODELOS mm ( inch ) • DP1 300 / 500W - / D
(*) Para los códigos de los barbotenes consultar el despiece de pág. 40
MODELOS
DP1 – / D DP1 HI SPEED
(6)
POTENCIA MOTOR
300W 500W 500W
Tensión alimentación motor 12V 12V 24V 12V 24V
Tiro instantáneo máximo 370 kg (815,7 lb) 660 kg (1455,0 lb) 600 kg (1322,8 lb)
Carga máxima de trabajo 120 kg (264,5 lb) 200 kg (440,9 lb) 220 kg (485,0 lb) 170 kg (374,8 lb) 200 kg (440,9 lb)
Carga de trabajo 40 kg (88,2 lb) 65 kg (143,3 lb) 70 kg (154,3 lb) 65 kg (143,3 lb) 70 kg (154,3 lb)
Absorción de corriente a la carga de trabajo (1) 65 A 80 A 40 A 100 A 50 A
Velocidad máxima de recuperación (2)
m/min
26,3 (86,3 ft/min) 28,9 (94,8 ft/min) 28,2 (92,5 ft/min) 43,0 (141,1 ft/min) 42,5 (139,4 ft/min)
Veloc. de recuperación a la carga de trabajo (2)
m/min
24,4 (80,1 ft/min) 24,3 (79,7 ft/min) 24,1 (79,1 ft/min) 34,5 (113,2 ft/min) 35,0 (114,8 ft/min)
Sección mínima cables motor (3) 16 mm
2
(AWG5) 10 mm
2
(AWG7) 25 mm
2
(AWG3) 10 mm
2
(AWG7)
Interruptor de protección (4) 50 A 60 A 40 A 80 A 40 A
Espesor de cubierta (5) 20 ÷ 30 mm (25/32” ÷ 1” 3/16)
Peso - modelo sin campana 7,6 Kg (16,7 lb)
Peso - modelo con campana 8,4 Kg (18,5 lb)
BARBOTEN (*)
6 mm 1/4”
Cadena suportada
6 mm 6 mm 1/4”
DIN 766 ISO BBB
