1° ESEMPIO: DP1312D
DP1 3 12 D
a
DP1 5 24
-
Nome della serie:
[ DP1 ]
Potenza motore:
[ 3 ]
= 300 W
[ 5 ]
= 500 W
Tensione alimentazione motore:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
Campana:
[ D ]
= con campana
[ - ]
= senza campana
(1) Dopo un primo periodo d’uso.
(2) Misure effettuate con barbotin per catena da 8 mm.
(3) Valore minimo consigliato per una lunghezza totale L<20m (Vedi pag. 44). Calcolare la sezione in funzione della lunghezza del collegamento.
(4) Con interruttore specifico per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
(5) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
(6) Solo su richiesta.
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
A B C D
A B C D A B C D
2° ESEMPIO: DP1524
a
a
a
a
a
a
a
85 (3
7
/32)
271 (9
5
/8)
61 (2
13
/
32
) 69 (2
23
/
32
)
181 (7
23
/32)
11
/16)
134,4 (5
9
/32)
75,4 (2
31
/32)

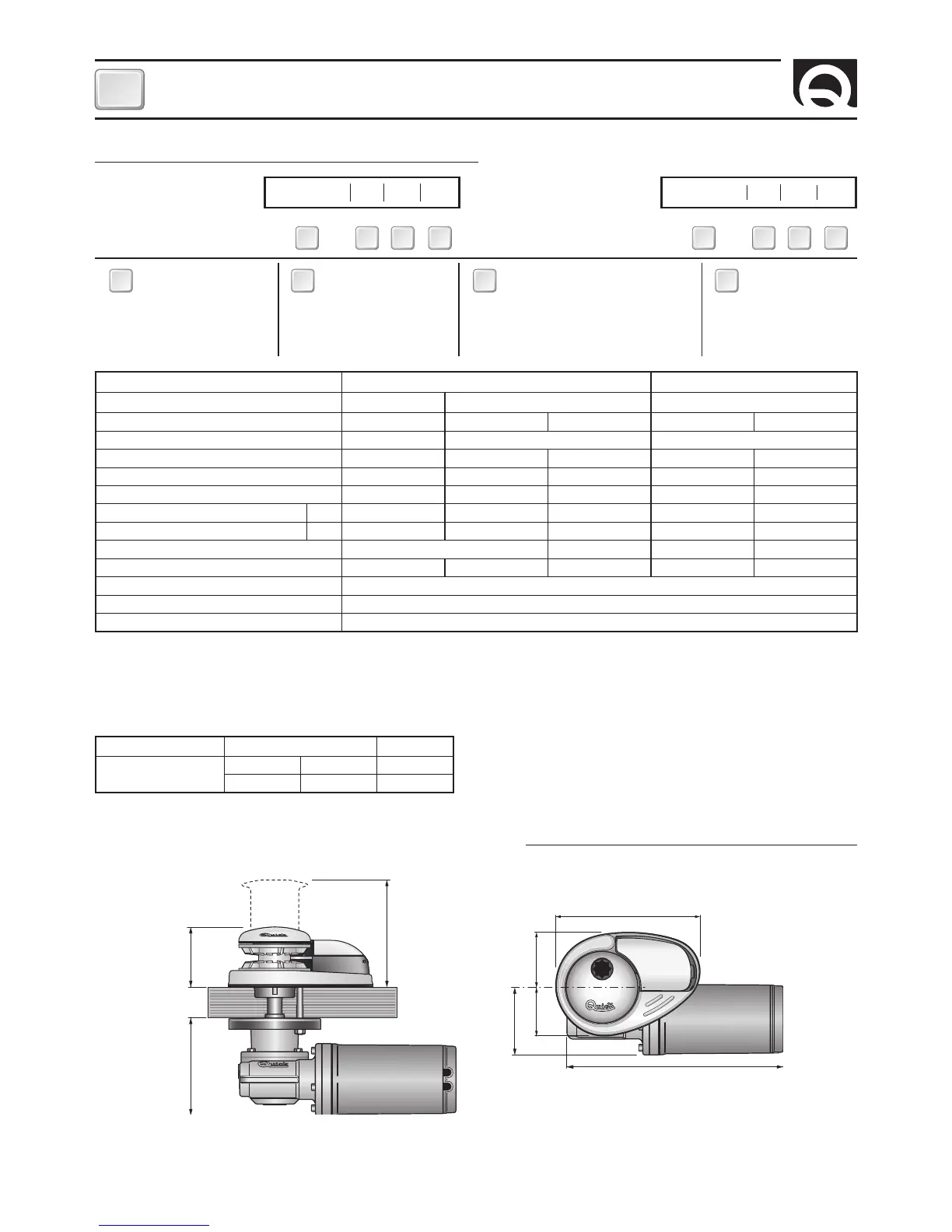

DIMENSIONI DEI MODELLI mm ( inch ) • DP1 300 / 500W - / D
(*) Per i codici dei barbotin fare riferimento all’esploso a pag 8.
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
BARBOTIN (*)
6 mm 1/4”
Catena supportata
6 mm 6 mm 1/4”
DIN 766 ISO BBB
MODELLI
DP1 – / D DP1 HI SPEED
(6)
POTENZA MOTORE
300W 500W 500W
Tensione motore 12V 12V 24V 12V 24V
Tiro istantaneo massimo 370 kg (815,7 lb) 660 kg (1455,0 lb) 600 kg (1322,8 lb)
Carico di lavoro massimo 120 kg (264,5 lb) 200 kg (440,9 lb) 220 kg (485,0 lb) 170 kg (374,8 lb) 200 kg (440,9 lb)
Carico di lavoro 40 kg (88,2 lb) 65 kg (143,3 lb) 70 kg (154,3 lb) 65 kg (143,3 lb) 70 kg (154,3 lb)
Assorbimento corrente al carico di lavoro (1) 65 A 80 A 40 A 100 A 50 A
Velocità massima di recupero (2)
m/min
26,3 (86,3 ft/min) 28,9 (94,8 ft/min) 28,2 (92,5 ft/min) 43,0 (141,1 ft/min) 42,5 (139,4 ft/min)
Velocità di recupero al carico di lavoro (2)
m/min
24,4 (80,1 ft/min) 24,3 (79,7 ft/min) 24,1 (79,1 ft/min) 34,5 (113,2 ft/min) 35,0 (114,8 ft/min)
Sezione minima cavi motore (3) 16 mm
2
(AWG5) 10 mm
2
(AWG7) 25 mm
2
(AWG3) 10 mm
2
(AWG7)
Interruttore di protezione (4) 50 A 60 A 40 A 80 A 40 A
Spessore coperta (5) 20 ÷ 30 mm (25/32” ÷ 1” 3/16)
Peso - modello senza campana 7,6 Kg (16,7 lb)
Peso - modello con campana 8,4 Kg (18,5 lb)
