13
INSTALLATION
FR
EBSN 10-15-20 - REV001A
BRANCHEMENT ELECTRIQUE
• Alimenter l’EBSN uniquement après avoir effectué et vérifié l’exactitude de tous les branchements
électriques.
• Introduire un fusible rapide sur la ligne d’alimentation de calibre adapté à la consommation de la pompe
de cale.
• Les jonctions entre les câbles de sortie de l’ESBN et l’installation électrique doivent être étanches à
l’eau ou placées à l’intérieur d’un boîtier étanche. Le degré d’étanchéité à l’eau (code IP) sera choisi en
fonction du milieu d’installation.
• L’installation du bouton est subordonnée à l’installation de la led (en option).

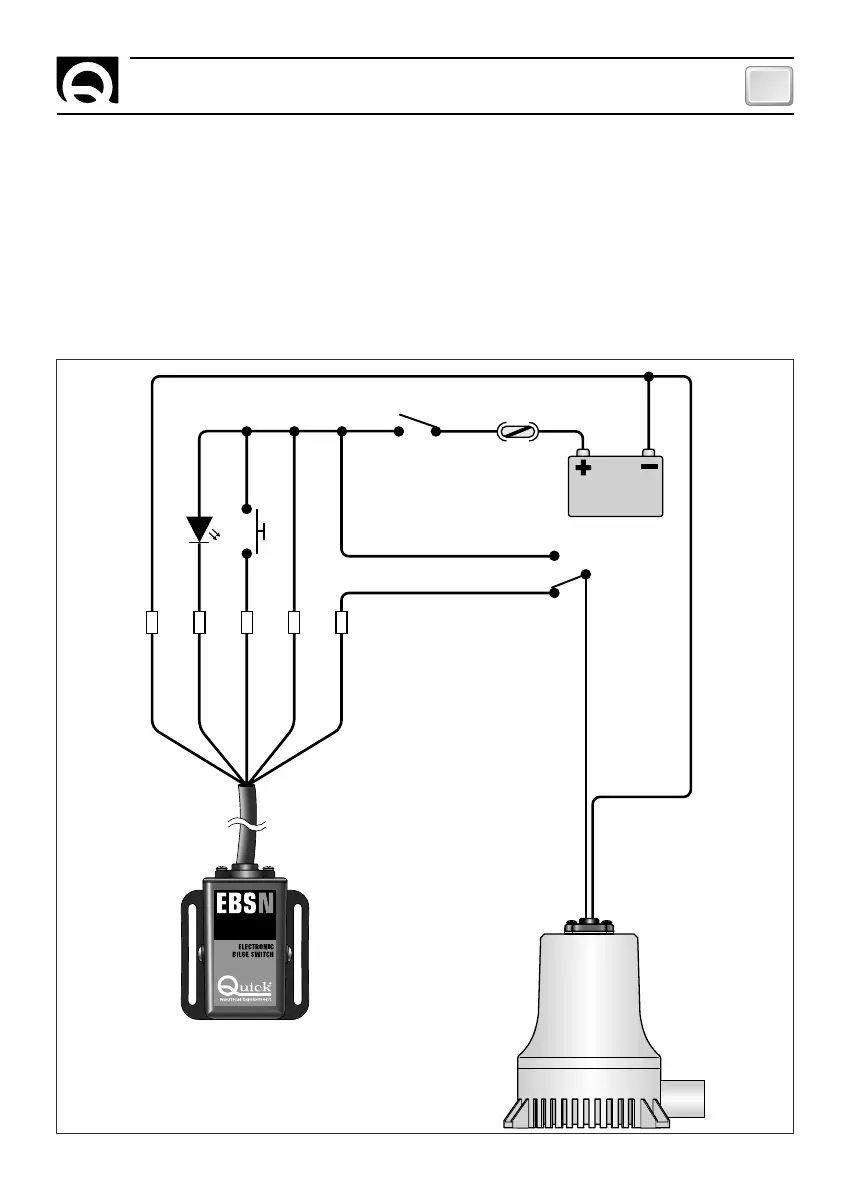

SCHEMA TYPIQUE DE BRANCHEMENT
EBSN
POMPE
BATTERIE
FUSIBLEINTERRUPTEUR
COMMUTATEUR
MARRON
BLEU
GRIS
NOIR
ROUGE
(1)
Optionnels
(2)
Jonctions étanche à l’eau
(2) (2) (2)(2)(2)
A
B
(1)(1)
A
= Fonctionnement
direct de la pompe
B
= Fonctionnement
par EBSN
