5
INSTALLAZIONE
IT
EBSN 10-15-20 - REV001A
COLLEGAMENTO ELETTRICO
Alimentare l’EBSN solo dopo aver effettuato e verificato l’esattezza di tutti i collegamenti elettrici.
Inserire un fusibile rapido sulla linea di alimentazione di valore adeguato all’assorbimento della pompa di
sentina.
Le giunzioni tra i cavi di uscita dell’EBSN e l’impianto elettrico devono essere a tenuta stagna oppure
realizzate all’interno di un contenitore stagno. Il grado di tenuta stagna (codice IP) deve essere scelto in
relazione all’ambiente di installazione.
L’installazione del pulsante è subordinata all’installazione del led (opzionali).

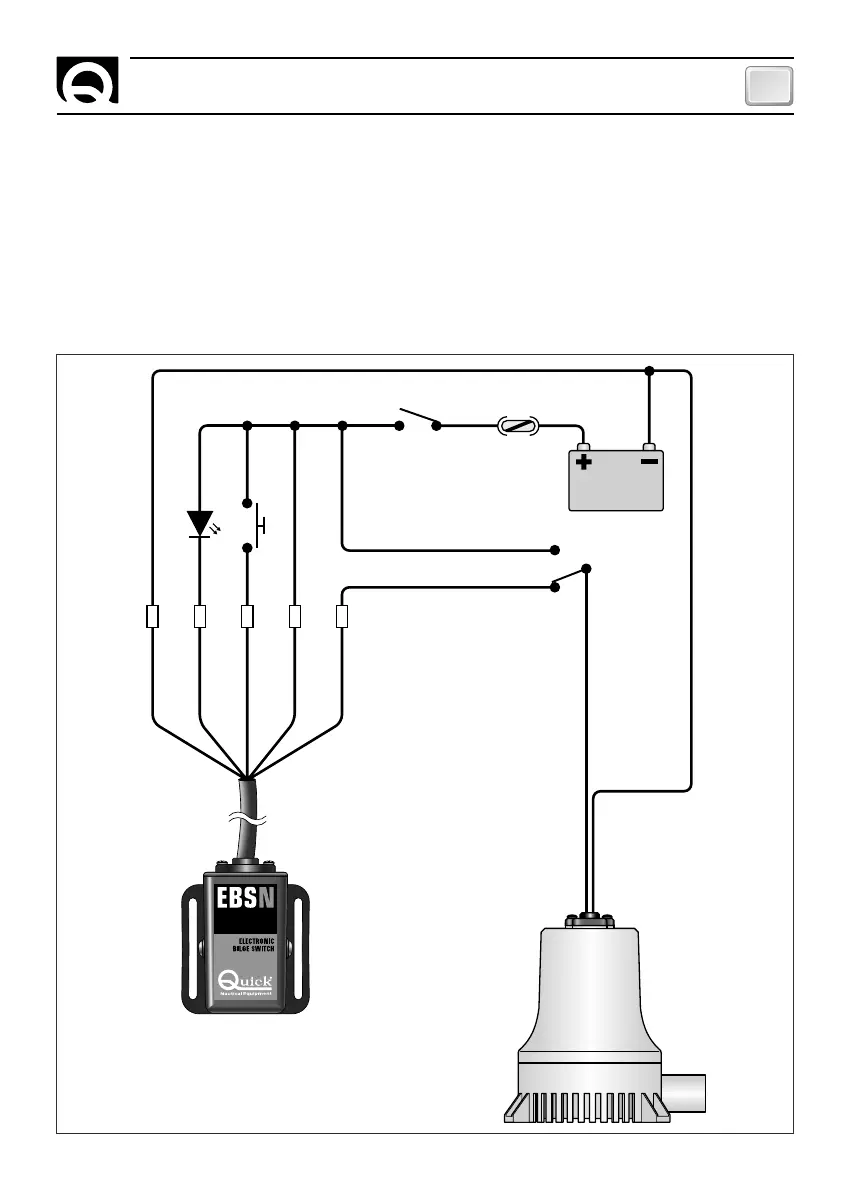

SCHEMA TIPICO DI COLLEGAMENTO
EBSN
POMPA
BATTERIA
FUSIBILEINTERRUTTORE
A
B
DEVIATORE
MARRONE
BLU
GRIGIO
NERO
ROSSO
(1)
Opzionali
(2)
Giunzioni a tenuta stagna
(2)
(1)
(2) (2)(2)(2)
(1)
A
= Funzionamento
diretto della pompa
B
= Funzionamento
tramite EBSN
