Quick ECS Series

14
ECS - REV003A
FR
ALIMENTATION DE L’APPAREIL
Brancher la borne positive de la source de charge (alternateur ou chargeur de batterie) à l’entrée du séparateur
de charge (+ IN).
Brancher la borne positive de la batterie ou du groupe de batteries à l’une des sorties du séparateur de
charge. S’il y a deux batteries ou deux groupes de batteries, il est conseillé d’utiliser les sorties + A OUT et
+ B OUT.
Brancher les négatifs de la source de charge et des batteries à une barre commune.
La borne IG peut être utilisée pour démarrer des alternateurs modernes régulés électroniquement. A l’allumage,
ces alternateurs doivent mesurer une certaine tension sur l’entrée IN pour partir.
Dans ce cas, connectez la borne IG du séparateur de charge à la borne IG (allumage) de l’alternateur.

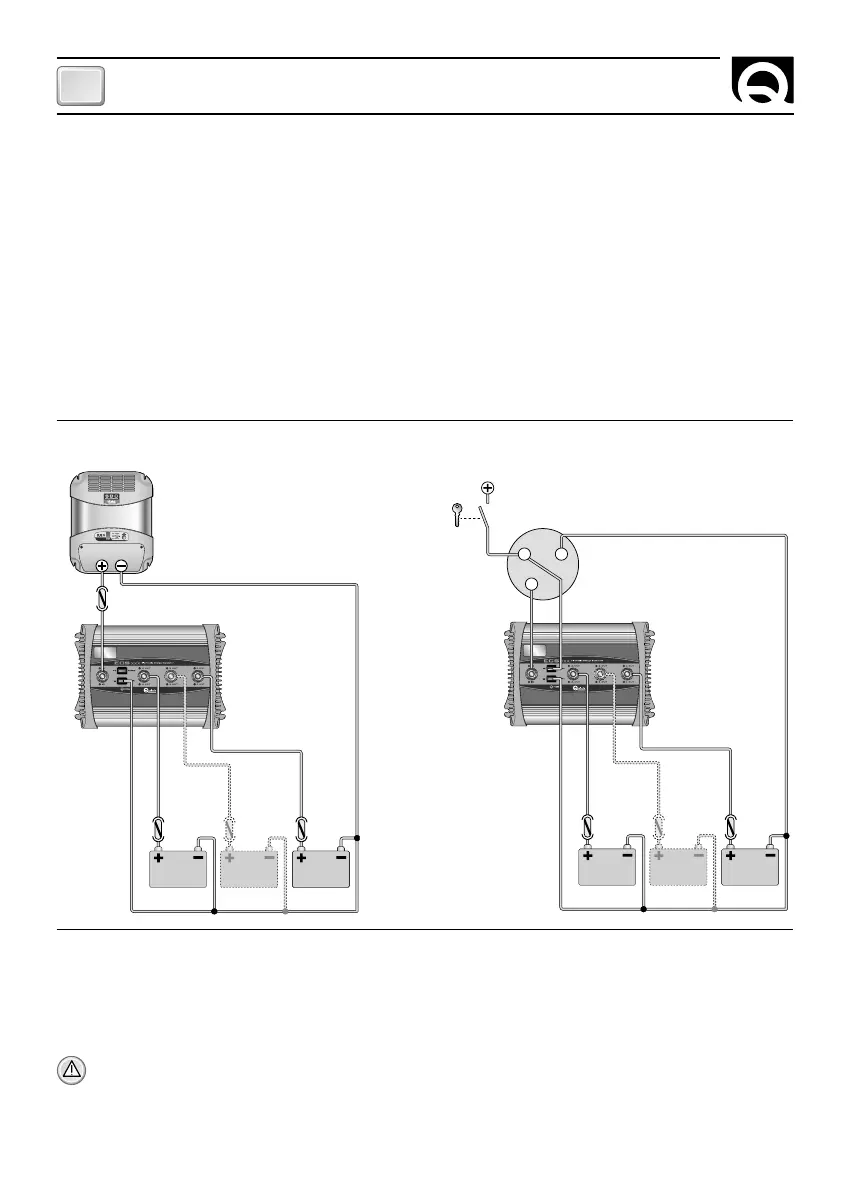

Procéder aux branchements comme l’indique la figure:
FONCTIONNEMENT
L’appareil commence à répartir la charge dès qu’il est branché à la source de charge (en marche) à l’entrée.
Lorsque la source de charge qui fonctionne est branchée à l’entrée, le témoin POWER (vert) s’allume pour indi-
quer que l’appareil est en marche.
ATTENTION: Si le témoin power est éteint, l’appareil se comporte comme un séparateur de charge tradi-
tionnel à diodes (à bas rendement et génération de chaleur élevée). Dans ces conditions de fonctionne-
ment, l’appareil peut s’abîmer.
INSTALLATION - FONCTIONNEMENT
IG
B
+
-
CHARGEUR
DE BATTERIE
ALTERNATEUR
ECS
BATTERIE
12/24V
BATTERIE
12/24V
BATTERIE
12/24V
FUSIBLE
CHARGEUR DE BATTERIE
ECS
BATTERIE
12/24V
BATTERIE
12/24V
BATTERIE
12/24V
ALTERNATEUR
CLÉ DE
DÉMARRAGE
MOTEUR.
FUSIBLE FUSIBLE FUSIBLE FUSIBLE FUSIBLE
FUSIBLE
