ALIMENTAZIONE DELL’APPARECCHIO
Collegare il terminale positivo della sorgente di carica (alternatore o caricabatteria) all’ingresso del separatore di
carica (+ IN).
Collegare il terminale positivo della batteria o del gruppo batterie ad una delle uscite del separatore di carica.
Nel caso in cui vi siano due batterie o due gruppi batterie, si consiglia di usare le uscite + A OUT e + B OUT.
Collegare i negativi della sorgente di carica e delle batterie ad una barra comune.
Il terminale IG può essere utilizzato per avviare l’elettronica nei moderni alternatori. Alla partenza, questi alter-
natori richiedono la presenza di tensione sull’ingresso + IN per avviarsi.
Nel caso si usi, come sorgente di carica, un alternatore, collegare il terminale IG del separatore di carica al termi-
nale IG (accensione) dell’alternatore.

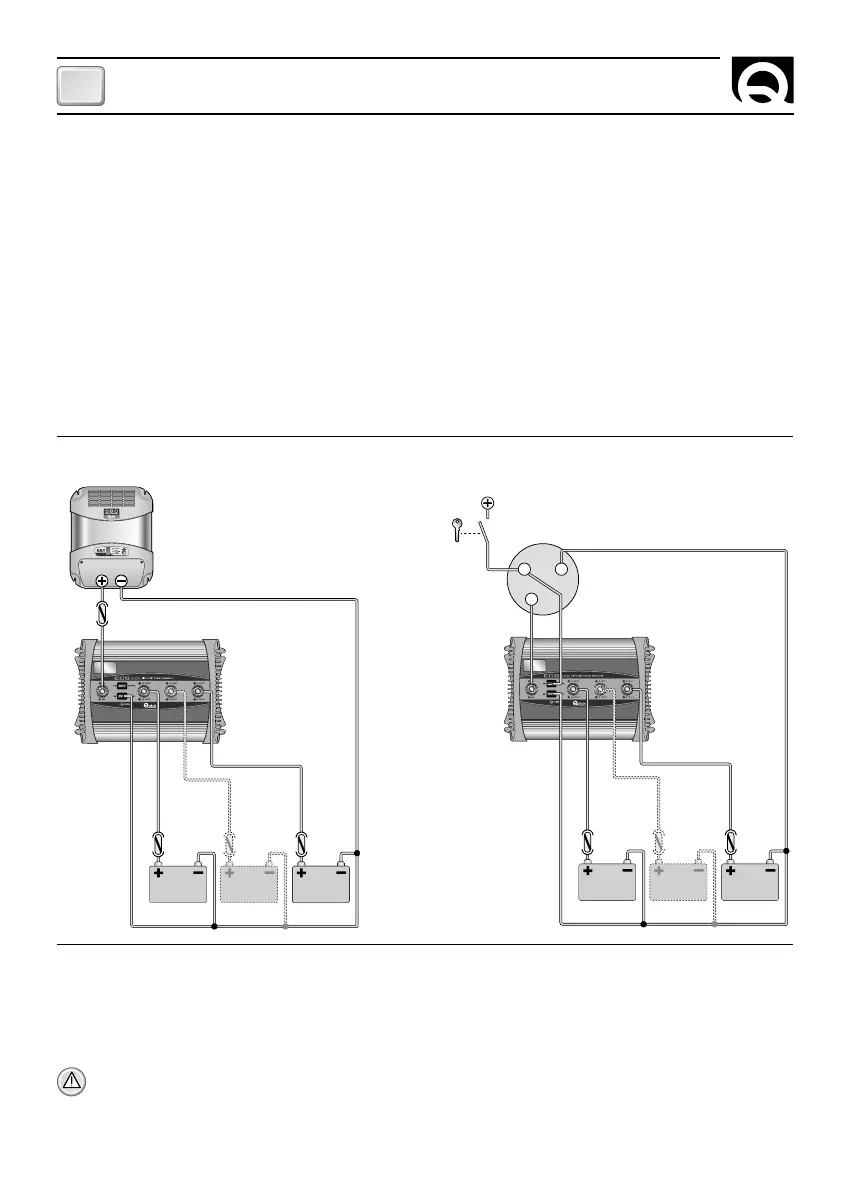

Effettuare i collegamenti come in figura:
IG
B
+
-
FUNZIONAMENTO
L’apparecchio inizia a ripartire la carica non appena è collegata la sorgente di carica (in funzione) all’ingresso.
Con la sorgente di carica in funzione collegata all’ingresso, il led POWER (verde) si accende, segnalando che l’ap-
parecchio è in funzione.
ATTENZIONE: Se il led power è spento, l’apparecchio si comporta come un separatore di carica tradizio-
nale a diodi (con bassa efficienza ed elevato sviluppo di calore). In questa condizione di funzionamento
l’apparecchio può danneggiarsi.
CARICA
BATTERIE
ALTERNATORE
ECS
BATTERIA
12/24V
BATTERIA
12/24V
BATTERIA
12/24V
FUSIBILE
INSTALLAZIONE - FUNZIONAMENTO
CARICA BATTERIE
ECS
BATTERIA
12/24V
BATTERIA
12/24V
BATTERIA
12/24V
ALTERNATORE
CHIAVE
AVVIAMENTO
MOTORE
FUSIBILE FUSIBILE FUSIBILE FUSIBILE FUSIBILE
FUSIBILE
