18
ECS - REV003A
DE
DIE STROMVERSORGUNG DES GERÄTS
Das positive Terminal der Spannungsquelle (Licht maschine oder Batterieladegerät) an den Eingang des
Ladungsverteiler anschließen (+ IN).
Das positive Terminal der Batterie oder des Batterieaggregats an einen der Ausgänge des Ladungsverteiler
anschließen. Wenn zwei Batterien oder zwei Batteriebanke vorhanden sind, wird empfohlen, die Ausgänge
+ A OUT und + B OUT zu verwenden.
Die Negative der Spannungsquelle und der Batterien mit einer gemeinsamen Leiste verbinden.
Das IG Anschluss wird verwendet um die Elektronik der modernen Lichtmachinen einzuschalten. Um zu starten
brauchen diese Maschinen eine IN Eingangsspannung.
Wird als Energiequelle eine Lichtmaschine verwendet, das IG Anschluss des ECS an das IG Anschluss der
Lichtmaschine anschliessen.

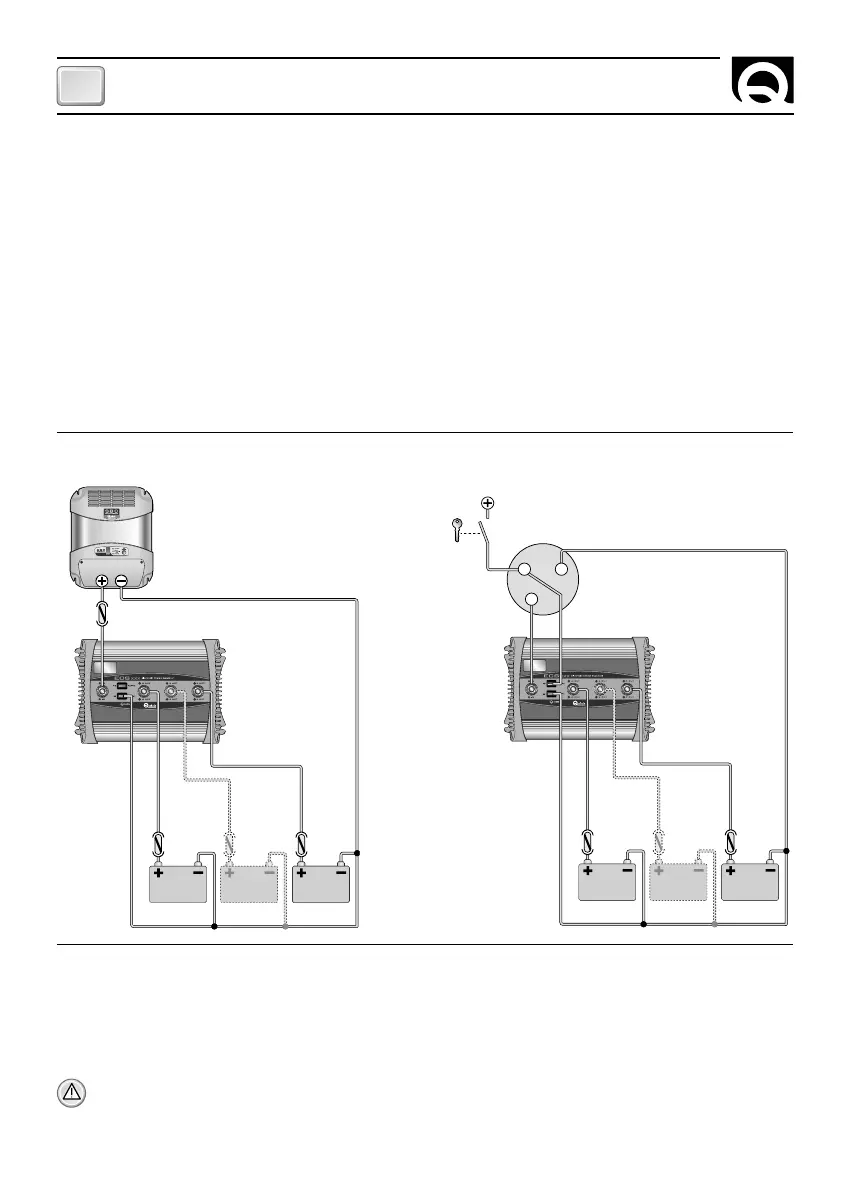

Die Anschlüsse wie in Abb. dargestellt vornehmen:
BETRIEB
Das Gerät beginnt mit der Aufteilung der Spannung, sobald es mit der (funktionierenden) Spannungsquelle am
Eingang verbunden wird.
Bei laufender, mit dem Eingang verbundener Spannungsquelle leuchtet die POWER-Led (grün) und zeigt an, dass
das Gerät in Betrieb ist.
ACHTUNG: Wenn die Power-Led nicht leuchtet, verhält sich das Gerät wie ein traditioneller Dioden-
Ladungsverteiler (mit niedriger Effizienz und hoher Wärmeentwicklung). Unter diesen Betriebsumständen
kann das Gerät beschädigt werden.
INSTALLATION - BETRIEB
IG
B
+
-
BATTERIE-
LADEGERÄT
LICHTMASCHINE
ECS
BATTERIE
12/24V
BATTERIE
12/24V
BATTERIE
12/24V
SICHERUNG
BATTERIELADEGERÄT
ECS
BATTERIE
12/24V
BATTERIE
12/24V
BATTERIE
12/24V
LICHTMASCHINE
SCHLUSSEL -
MOTOR START
SICHERUNG
SICHERUNG
SICHERUNG SICHERUNG
SICHERUNG
SICHERUNG
