22
ECS - REV003A
ES
ALIMENTACIÓN DEL APARATO
Conectar el terminal positivo de la fuente de carga (alternador o cargador de batería) a la entrada del separador
de carga (+IN).
Conectar el terminal positivo de la batería o del grupo de baterías a una de las salidas del separador de carga.
Si existen dos baterías o dos grupos de baterías, se recomienda usar las salidas + A OUT y + B OUT.
Conectar los negativos de la fuente de carga y de las baterías en común.
El terminal IG puede ser utilizado para poner en marcha l’electrònica de los modernos alternadores. A la salida,
estos alternadores necesitan la presencia de tensiòn sobre el ingreso IN para ponerse en marcha.
Si se utiliza como sorgente de carga un alternador, conectar el terminal IG del separador de carga al terminal IG
(igniciòn) de l’alternador.

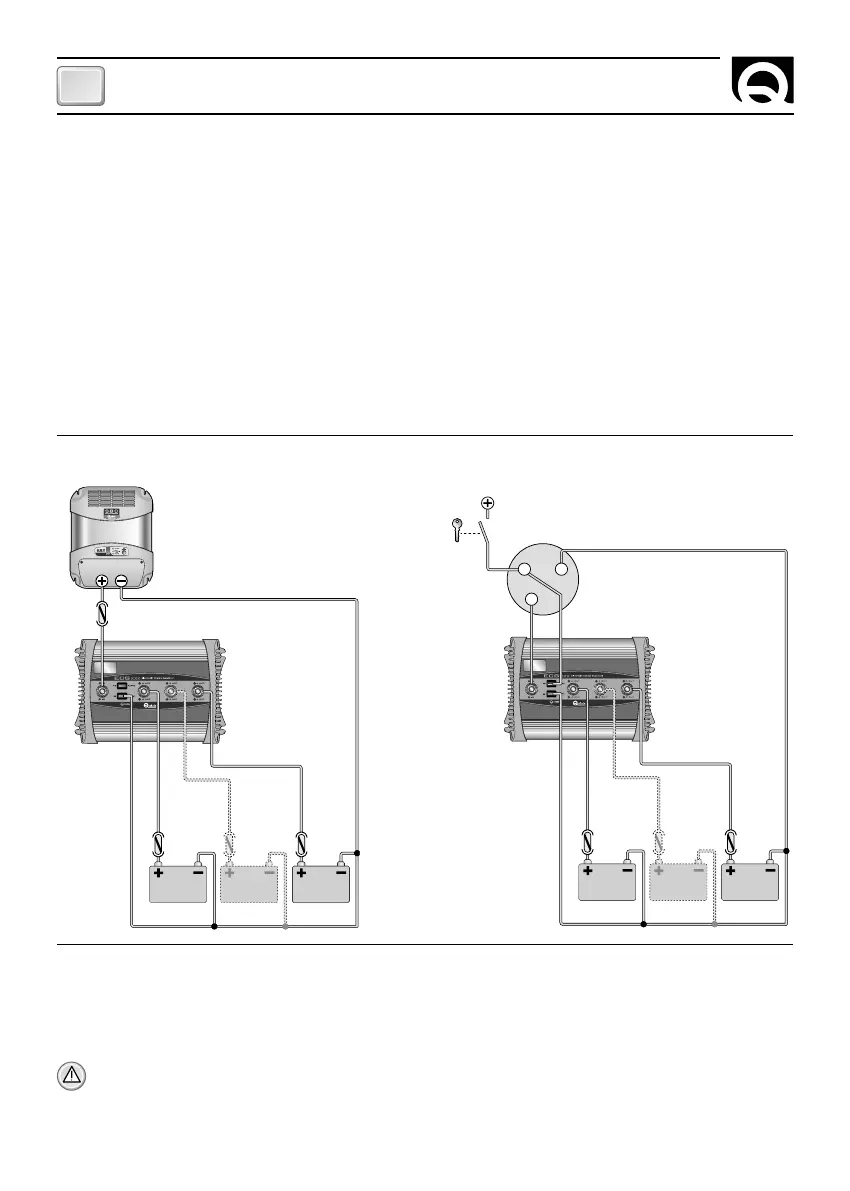

Realizar las conexiones como se muestra en la figura:
FUNCIONAMIENTO
El aparato comienza a distribuir la carga apenas se conecta la fuente de carga (en funcionamiento) a la entrada.
Con la fuente de carga funcionando, conectada a la entrada, el led POWER (verde) se enciende, señalando que el
aparato está funcionando.
ATENCIÓN: Si el led power está apagado, el aparato funciona como un separador de carga tradicional de
diodos (con baja eficiencia y alta producción de calor). Funcionando en estas condiciones el aparato puede
dañarse.
INSTALACIÓN - FUNCIONAMIENTO
IG
B
+
-
CARGADOR
DE BATERÍAS
ALTERNADOR
ECS
BATERÍA
12/24V
BATERÍA
12/24V
BATERÍA
12/24V
FUSIBLE
CARGADOR DE BATERÍAS
ECS
BATERÍA
12/24V
BATERÍA
12/24V
BATERÍA
12/24V
ALTERNADOR
LLAVE DE
PUESTA EN
MARCHA
MOTOR.
FUSIBLE FUSIBLE FUSIBLE FUSIBLE FUSIBLE
FUSIBLE
