37
INSTALACIÓN
ES
HRC - REV005C

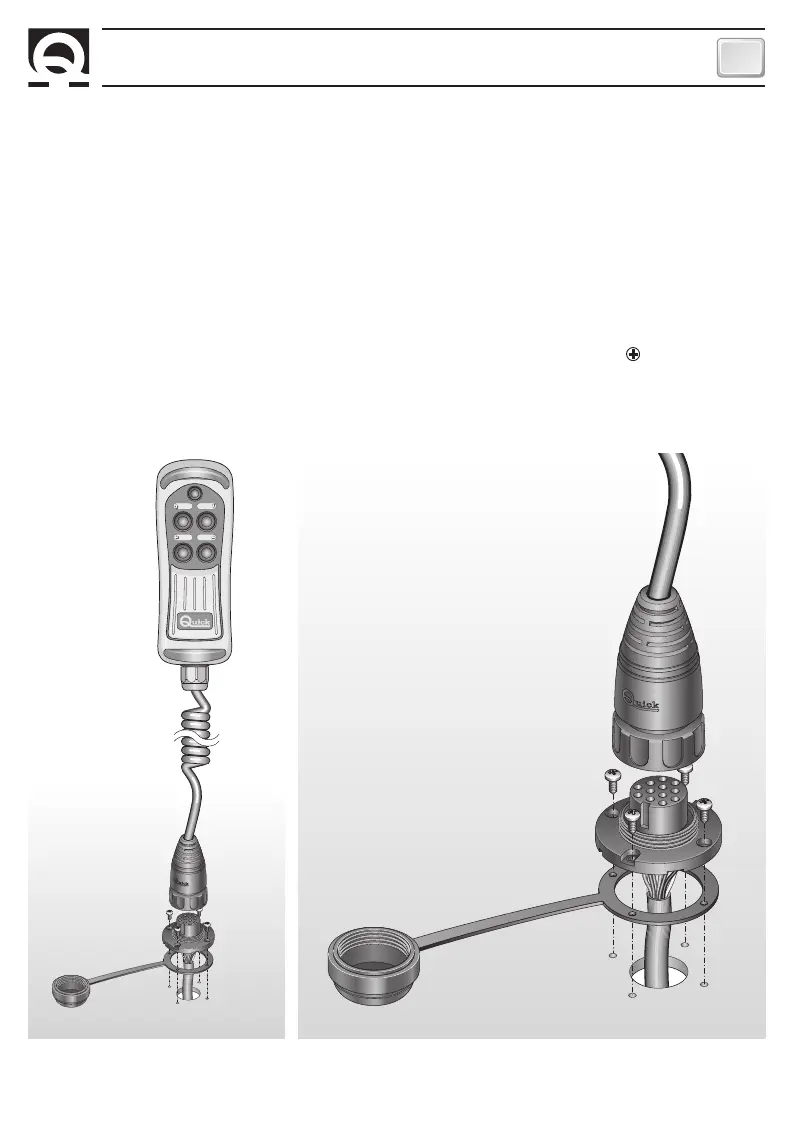

Después de haber escogido donde posicionar el instrumento, proceder como se muestra a continuación:
• Posicionar la plantilla (suministrada con el instrumento) sobre la superficie donde será instalada la toma.
• Marcar el centro de cada agujero.
• Hacer los agujeros para el pasaje del cable de la toma con una fresa.
• Quitar la plantilla y eventuales babas presentes en los agujeros.
• Meter la guarnición en la base de la toma.
• Introducir el cable en el agujero hecho.
• Fijar la toma atornillando los 4 tornillos que son dotados con el instrumento.
• Primero de proceder con las conexiones eléctricas asegurarse que la alimentación non esté presente.
• Para las conexiones eléctricas de los cables, referirse a los colores de los cables en Fig. 2.
• Introducir un fusible rápido de 200mA en la línea del dispositivo de alimentación de la linterna (si presente).
• Alimentar el tablero de pulsadores solo después de haber verificado la exactitud de todas las conexiones eléctricas.
