INSTALACIÓN - FUNCIONAMIENTO
ATENCIÓN:
la aplicación del adhesivo no se aconseja si la temperatura de la superficie del tablero de
pulsadores es inferior de 10°C.
CONEXIÓN DEL TABLERO DE PULSADORES EN LA TOMA
Conexión del instrumento
Después de haber instalado la toma como descrito primero, proseguir como se describe en seguida:
• Girar la virola de la tapa de protección en el sentido contrario a las agujas del reloj hasta desenroscarla por completo
y extraerla.
• Introducir el enchufe del instrumento en su toma haciendo atención al sentido de introducción.
• Hacer girar el anillo del enchufe en el sentido de las manecillas del reloj hasta cerrarla completamente.
Desconexión del instrumento
• Hacer girar el anillo del enchufe en el sentido contrario de las manecillas del reloj hasta destornillarlo
completamente y extraerlo.
• Cubrir la toma con la tapa correspondiente, girando la virola en el sentido de las agujas del reloj y apretarla
completamente.
ATENCIÓN:
asegurarse de cubrir la toma con la tapa específica, cuando la clavija está desconectada.

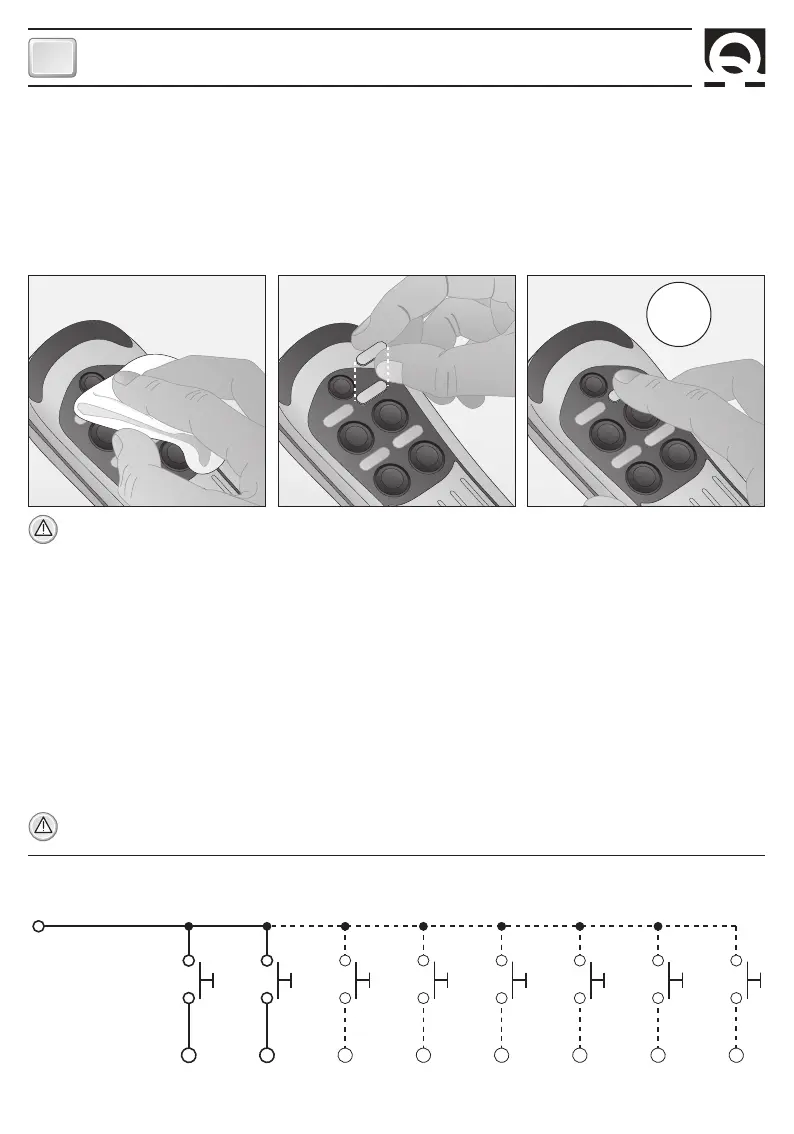

PERSONALIZACIÓN DEL TABLERO DE PULSADORES
En algunos modelos de HRC, la simbología asociada a cada uno de los pulsadores puede ser variada gracias a los
adhesivos en dotación. En seguida se describe el procedimiento para la personalización del tablero de pulsadores:
• Limpiar las superficies (fig. 1) con un trapo suave umedo (de agua).
• Escoger el adhesivo para posicionarlo sobre la superficie limpiada primero.
• Centrar el adhesivo sobre la superficie sin hacer presión. Cuando estè en el centro, encolar el adhesivo sobre la
superficie haciendo presión por 5 segundos.
FIG.1
5"
873 4 5 61 2
1
AZUL
2
NEGRO
3
BLANCO
4
VERDE
5
ROJO
6
GRIS
7
NARANJO
8
AMARILLO
MARRÓN COMÚN
ESQUEMA ELÉCTRICO
