RDS 1562 - IT EN - REV001A
INSTALLAZIONE
COLLEGAMENTO ELETTRICO
Lo strumento risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per
non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:
• Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) e alimentazione dello strumento il cavo in
dotazione o una patchcord UTP CAT5.
• La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri.
Sul retro dello strumento sono presenti due prese RJ45 per il collegamento al caricabatterie e al terminatore.
RDS 1562
SBC NRG+ HIGH/ MEDIUM POWER

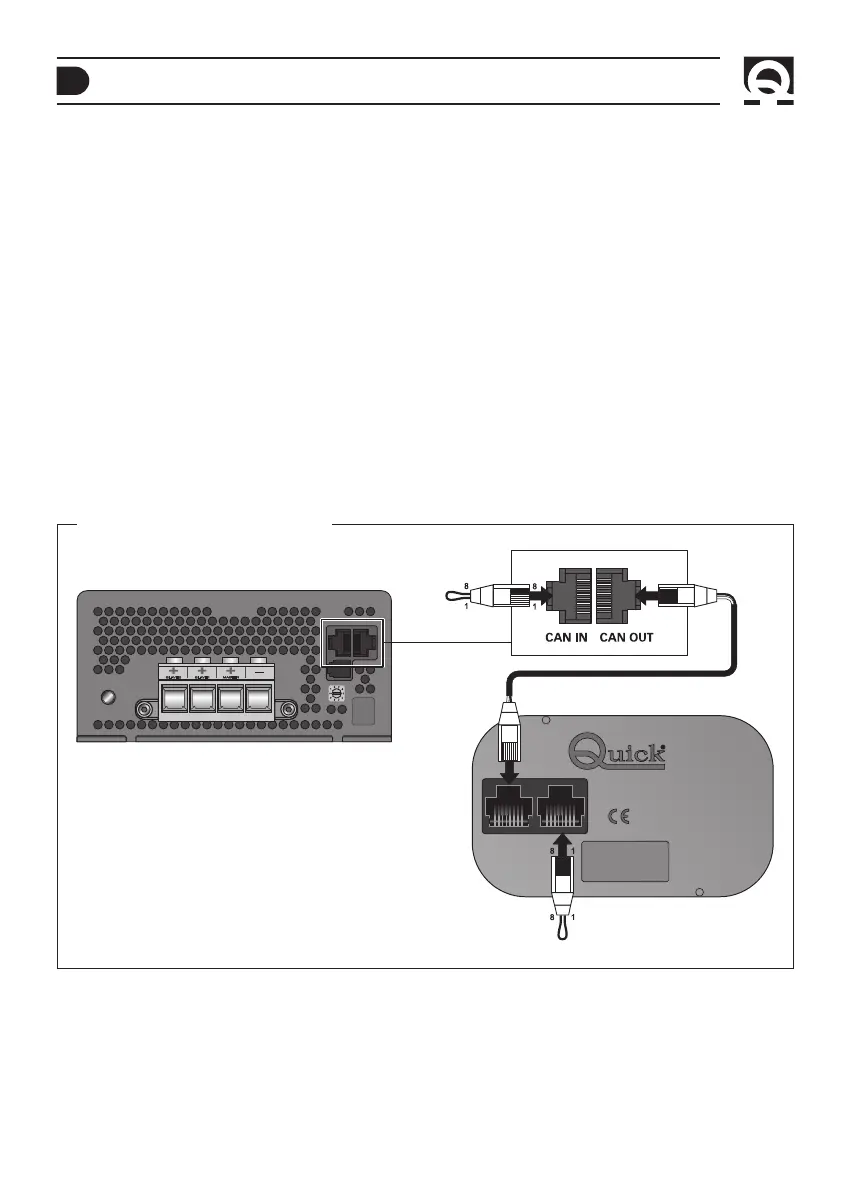

SCHEMA DI COLLEGAMENTO FIG.1
CONNETTORE
TERMINAZIONE
Collegare sempre il terminale RDS 1562 alla porta CAN OUT.
F
Lo strumento viene alimentato dalla presa CAN OUT del caricabatterie. Nel caso in cui il caricabatterie, con uno o più gruppi
batterie collegati, venga spento lo strumento RDS 1562 continuerà a visualizzare la tensione presente ai terminali di uscita
del caricabatterie, se abilitata la modalità di monitor, alimentandosi dal gruppo batterie collegato all’uscita MASTER (la cor-
rente richiesta dallo strumento RDS 1562 è di 50mA)
