39
INSTALACIÓN
E

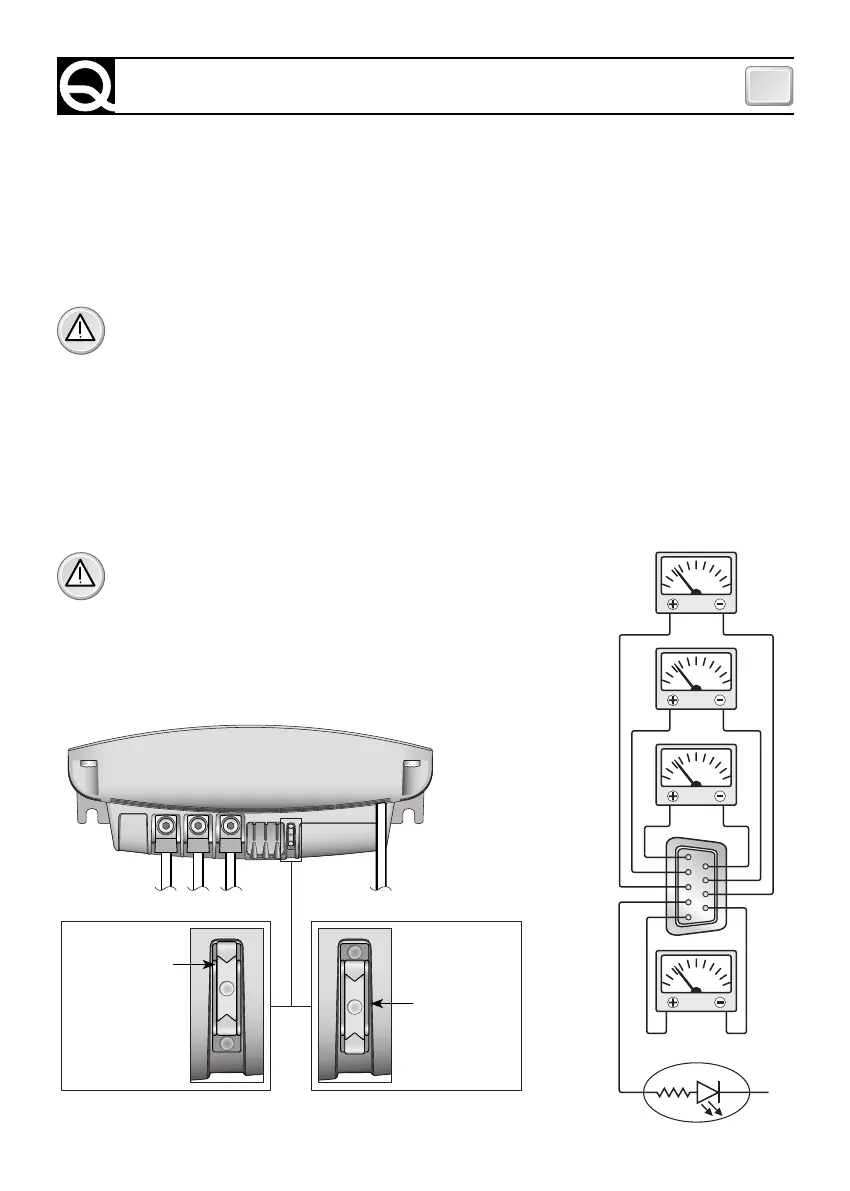

SELECCIÓN DE LA MODALIDAD DE CARGA
El cargador de baterías puede ser configurado para optimizar la carga según el tipo de baterías utilizado,
tanto si son de electrólito líquido o gel. La selección del tipo de carga se efectúa mediante el desviador
situado en la zona del tablero de bornes, tal y como se indica en la fig. 3a. Para la carga con electrólito
líquido, predisponer el desviador en la posición indicada en figura 3.1; para las baterías con electrólito gel
en la posición indicada en la figura 3.2.
A
V
V
V
2
1
8
9
3
4
5
6
7
5
4
9
-
V bat
1
27
38
6
MASTER
Slave A
Slave B
FIG.3 b
ATENCIÓN:
verificar la correcta selección de la modalidad
de carga. Una selección errónea podría causar una dismi-
nución de la vida de las baterías o prolongar el tiempo de
carga.
FIG.3 a
Si se posee únicamente un grupo de baterías o dos, conectar siempre la salida siglada como "MASTER".
Esta es la salida principal del cargador de baterías. Si la salida MASTER no está conectada, el cargador
de baterías puede suministrar a la salida una tensión más baja de la nominal y, consecuentemente, una
potencia menor. Se aconseja conectar a la salida MASTER el grupo de baterías más utilizado (típicamente
el grupo servicios).
Los terminales positivos libres de salida no utilizados deben permanecer libres (no efectuar puentes entre
los terminales).
ATENCIÓN: la utilización de cables de sección no adecuada y la errónea conexión de los termina-
les o de las uniones eléctricas pueden provocar un calentamiento peligroso de los terminales de
conexión y de los cables.
BATERflAS
CON
ELECTRÓLITO
GEL
BATERflAS CON
ELECTRÓLITO
LIQUIDO
CORRIENTE
TOTAL SUMINISTRADA
ESTADO SIMPLIFICADO
FIG.3.1 FIG.3.2
