31
INSTALLATION
D
WAHL DER LADEMODALITÄT

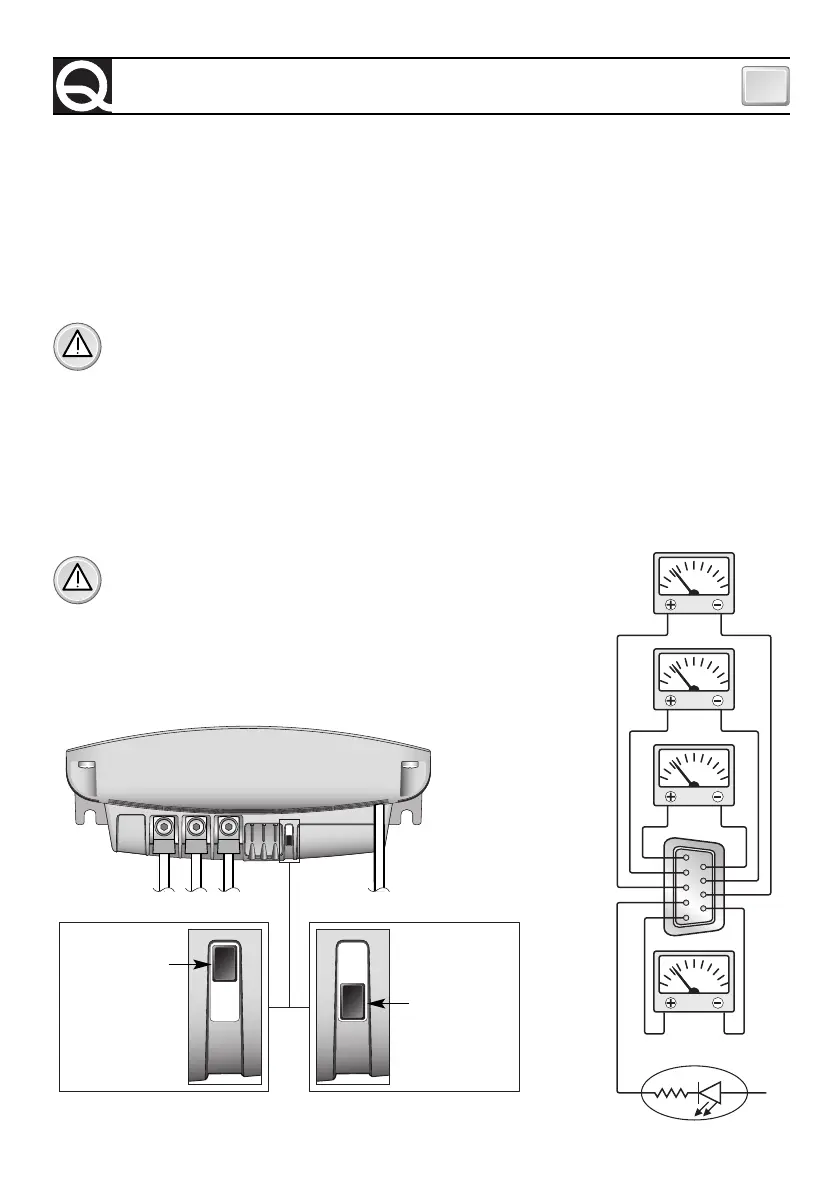

Das Ladegerät kann so ausgelegt werden, dass die Ladung je nach dem verwendeten Batterietyp,
d.h. Flüssig- oder Gel-elektrolyt, optimiert wird. Die Wahl des Ladetyps erfolgt über den zwischen
dem Klemmbrett angebrachten Wechselschalter, siehe Abbildung 3a. Für die Ladung mit Flüssigem
elektrolyt, den Wechselschalter wie in Abbildung 3.1 angezeigt auslegen. Für die Batterien mit Gel-
elektrolyt, siehe die in Abbildung 3.2 angegebene Position.
ABB.3 b
ACHTUNG: Kontrollieren, ob die korrekte Lademodalität
gewählt wurde. Eine falsche Wahl könnte zu einer Min-
derung der Lebensdauer der Batterie oder zu längeren
Ladezeiten führen.
ABB.3 a
Wenn lediglich eine Batteriegruppe oder zwei angeschlossen werden, muss stets der mit “MASTER”
gekennzeichnete Ausgang angeschlossen sein. Dies ist der Hauptausgang des Ladegeräts. Sollte der
MASTER-Ausgang nicht angeschlossen sein, kann das Ladegerät möglicherweise eine Spannung lie-
fern, die niedriger als die Nennspannung ist und dementsprechend eine niedrigere Leistung auf-
weist. Es empfiehlt sich, die am meisten verwendete Batteriegruppe am MASTER-Ausgang anzusch-
ließen (in der Regel die Verbraucherbatterie-bank).
Positive Ausgangsklemmen, die nicht verwendet werden, dürfen nicht frei liegen bleiben (keine
Brücken zwischen den Klemmen ausführen).
ACHTUNG: Der Gebrauch von Kabeln mit ungeeignetem Querschnitt sowie der falsche An-
schluss der Klemmen oder der elektrischen Verbindungen kann eine gefährliche Überhitzung
der Anschlussklemmen und der Kabel verursachen.
BATTERIE MIT
GELFÖRMIGEM
ELEKTROLYT
BATTERIE MIT
FLÜSSIGEM
ELEKTROLYT
ERZEUGTER
GESAMTSTROM
VEREINFACHTER ZUSTAND
ABB.3.1 ABB.3.2
