32
BETRIEB
D
STEUERSIGNALE (NUR SBC 250 ADV)

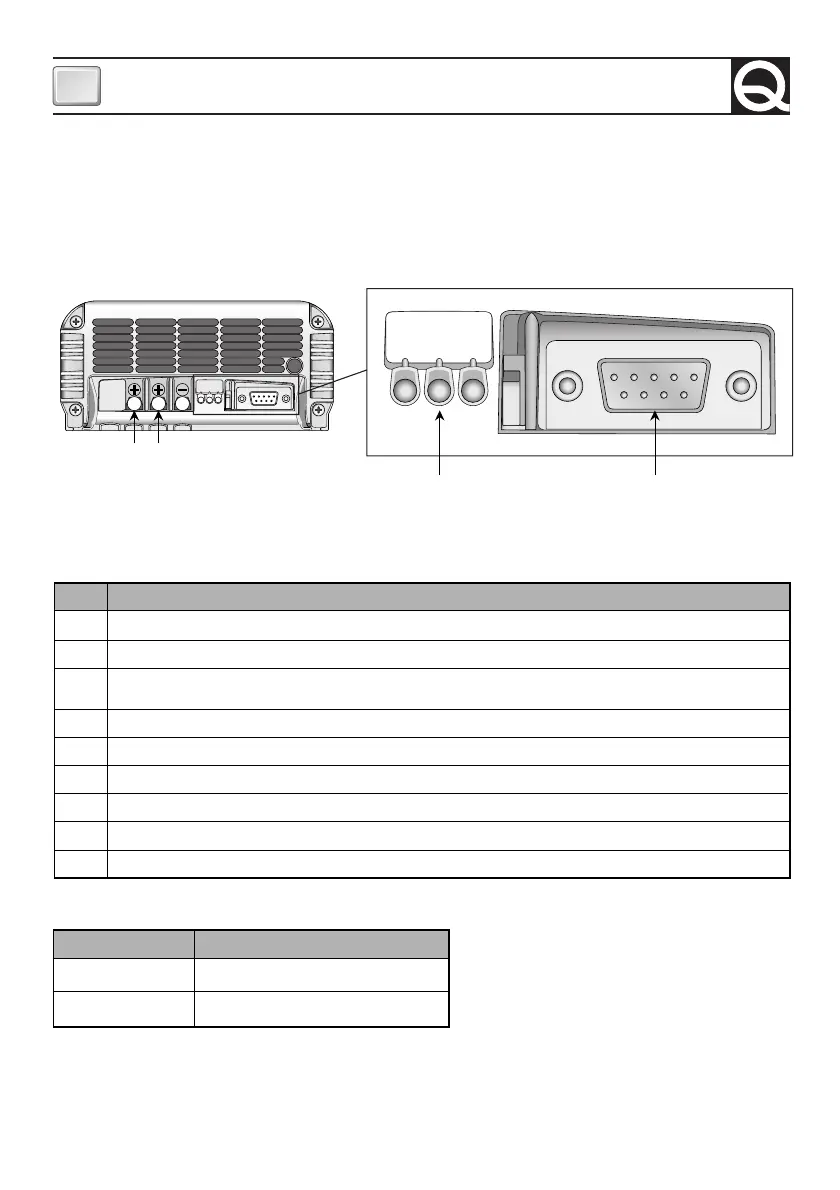

Das Ladegerät ist mit einer, 9-poligen Buchse (Verbinder DB9, siehe Abb. 4) ausgerüstet, an dem die
verwendbaren Analogsignale für die Überwachung und die Kontrolle des Geräts vorliegen.
EINFACHER ZUSTAND LADEGERÄTE
Beschreibung
Positiv Ausgang MASTER (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
Positiv Ausgang SLAVE A (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
Nicht angeschlossen oder, falls vorhanden, positiv Ausgang SLAVE B (max. 650mA). Bei Aufnahme von 100mA
liegt der Fehler unter 0.7%.
Vereinfachter Zustand des Ladegeräts (Ausgang open collector, max. 20 mA).
Positiv Shunt Gesamtstrom Ladegeräte (max. 10 mA). Das Umformungsverhältnis beträgt 100mV/100A.
GND Signal 1 (V Master).
GND Signal 2 (Slave A).
GND Signal 3 (V Slave B, falls vorhanden).
Negativ Shunt Gesamtstrom Ladegeräte.
Anschluss PIN 4
HOHE IMPEDANZ
GND
Zustand
AUSGESCHALTET ODER
PROBLEME VORHANDEN
EINGESCHALTET ODER KEINE
PROBLEME VORHANDEN
Ein Beispiel für den Anschluss der Steuersignale kann der Abb. 3 entnommen werden.
Nummer
1
2
3
4
5
6
7
8
9
Es folgt eine Beschreibung der am Verbinder vorliegenden Signale:
