6
IT
SBC NRG HIGH POWER - REV001A
INSTALLAZIONE - FUNZIONAMENTO
ALIMENTAZIONE DELL’APPARECCHIO
L’apparecchio è dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC vedere fig. 1. Prima di
alimentare il caricabatterie accertarsi che la tensione di alimentazione, riportata sull’etichetta dei dati di targa (Fig. 3),
corrisponda a quella fornita dalla rete AC.
Nell’impianto elettrico deve essere installato un interruttore bipolare dedicato per poter accendere e spegnere l’appa-
recchio. L’isolamento tra i contatti delle connessioni sulla rete AC deve essere come minimo di 3 mm.
Le connessioni alla rete AC devono essere realizzate in accordo alle norme locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare il cavo AC del caricabatterie dalla rete AC accertarsi che quest’ul-
tima sia disconnessa tramite interruttore bipolare.
Prima di collegare o scollegare i cavi DC dai terminali di uscita del caricabatterie accertarsi che l’apparecchio sia
disconnesso, tramite interruttore bipolare, dalla rete AC e tramite staccabatteria dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un centro assistenza
Quick
®
. Per evitare incidenti l’apparecchio deve essere aperto solo da personale autorizzato.

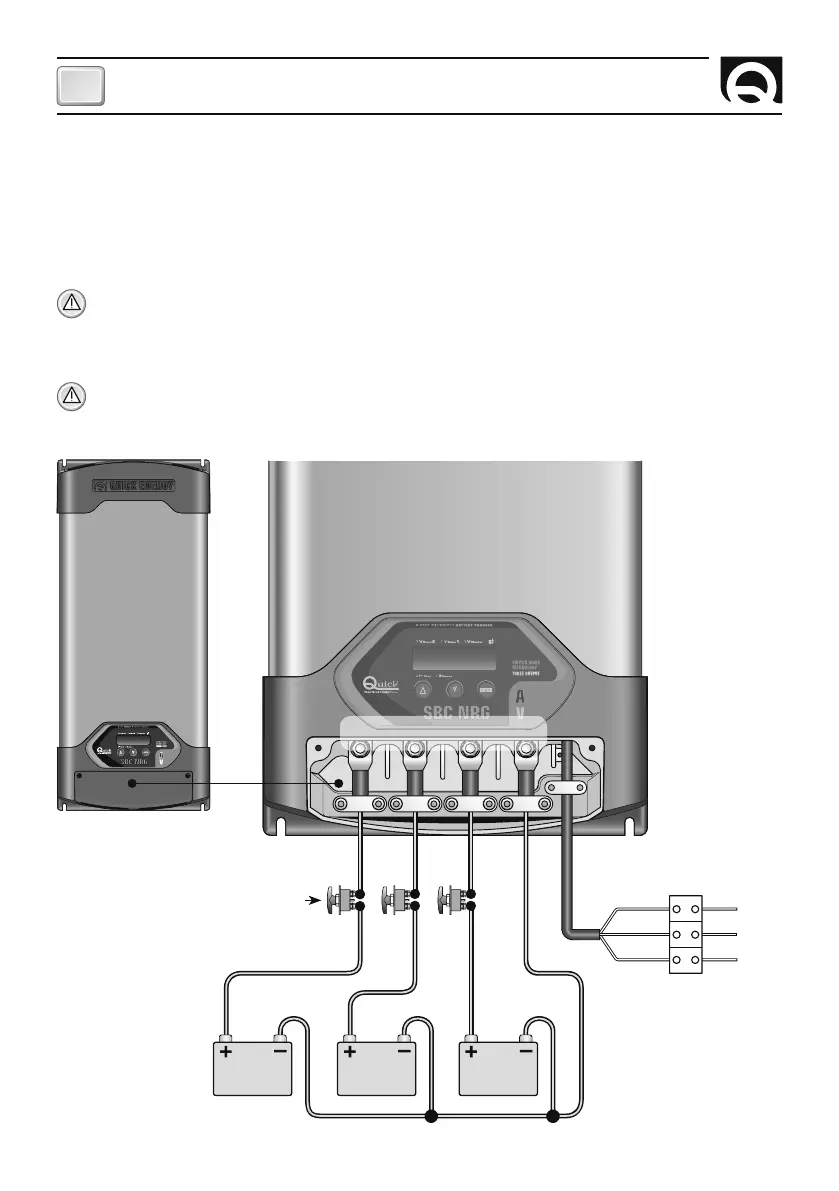

FIG.1
BATTERIA
N° 3
BATTERIA
N° 2
BATTERIA
N° 1
STACCABATTERIE
BLU
GIALLO
VERDE
MARRONE
NEUTRO
TERRA
FASE
SLAVE 2
+
SLAVE 1
+
MASTER
+
-
