8
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
SEGNALI DI CONTROLLO
Il caricabatterie è dotato di due prese RJ45 definite “CAN IN” e “CAN OUT” sulle quali sono riportati i segnali utilizzabili
per il monitoraggio ed il controllo dell’apparecchio.
Di seguito si riporta la posizione e la descrizione dei segnali presenti sulle prese (fig 3):
PINOUT PRESE RJ45
PIN CAN IN CAN OUT
1 Segnale CANL Segnale CANL
2 Segnale CANH Segnale CANH
3 Non collegato Non collegato
4 Non collegato Stato semplificato del caricabatterie (+ V uscita, 20mA max)
5 Non collegato Negativo caricabatterie
6 Non collegato Non collegato
7 Non collegato Non collegato
8 Non collegato Terminatore CAN BUS (124 ohm)
CARICABATTERIE SINGOLO
Il polo positivo della batteria o del gruppo batterie deve essere collegato a uno dei terminali positivi del caricabatterie;
il polo negativo della batteria o del gruppo batterie al terminale negativo del caricabatterie (fig.1). Per effettuare i colle-
gamenti utilizzare i capicorda forniti in dotazione con l’apparecchio.
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”.
Questa è l’uscita principale del caricabatterie. Si consiglia di collegare all’uscita MASTER il gruppo di batterie più utiliz-
zato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
CARICABATTERIE IN PARALLELO (modalità di ripartizione di corrente)
Il terminale positivo “MASTER” del caricabatterie deve essere collegato al punto di giunzione “JM”; il punto di giunzione
“JM” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale positivo “SLAVE 1” del caricabatterie deve essere collegato al punto di giunzione “JS1”; il punto di giunzione
“JS1” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale positivo “SLAVE 2” del caricabatterie deve essere collegato al punto di giunzione “JS2”; il punto di giunzione
“JS2” deve essere collegato al polo positivo della batteria o del gruppo batterie (fig. 2A).
Il terminale negativo del caricabatterie deve essere collegato al punto di giunzione “JCN”; il punto di giunzione “JCN”
deve essere collegato al polo negativo della batteria o del gruppo batterie (fig. 2A).
Le lunghezze dei cavi che partono dai terminali dei carica batterie ai punti di giunzione devono essere uguali tra loro e
non superiori a 2 m (fig. 2B ).
Se si hanno solamente uno o due gruppi di batterie, collegare sempre l’uscita siglata come “MASTER”.
Questa è l’uscita principale del caricabatterie. Si consiglia di collegare all’uscita MASTER il gruppo di batterie più
utilizzato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i terminali).
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali o delle giunzioni
elettriche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e dei cavi.

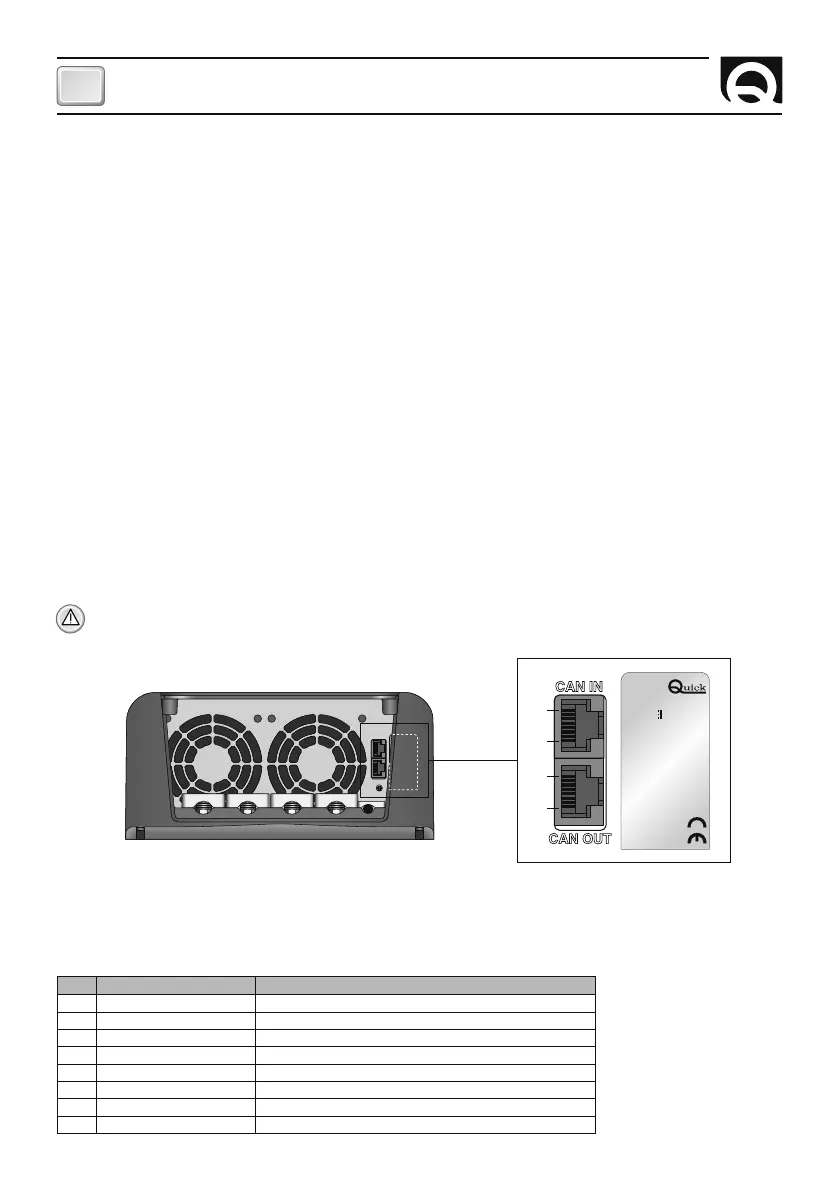

FIG. 3
CAN IN
CAN OUT
CAN IN
CAN OUT
1
8
1
8
OUTPUT
ABSORPTION
XX.XV OL XX.XV SL/GEL/AGM
FLOAT
XX.X OL XX.XV SL/GEL XX.X AGM
XXA MAXIMUM
SBC XXX NRG XX
SN: XXXXXX REV: XXX WY: XX/XX
INPUT XXX-XXX
~
XXXV, XX-XXHz, X.XA MAX
XXXV, XX-XXHz, X.XA MAX
