9
IT
SBC NRG HIGH POWER - REV001A
FUNZIONAMENTO
COLLEGAMENTO RETE CAN BUS - CARICABATTERIE SINGOLO
Utilizzare come collegamento dell’interfaccia dati (segnali CANH e CANL) un cavo non schermato con una coppia in-
trecciata (sezione 0.25/ 0.35 mm
2
AWG 22/24, impedenza 100/150 ohm).
La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri. Attivare la terminazione sul primo e
sull’ultimo dispositivo collegato alla rete. Se esiste solo un dispositivo la terminazione non deve essere presente.
In alternativa usare patchcord UTP CAT 5 ethernet con dispositivi aventi terminali predisposti.

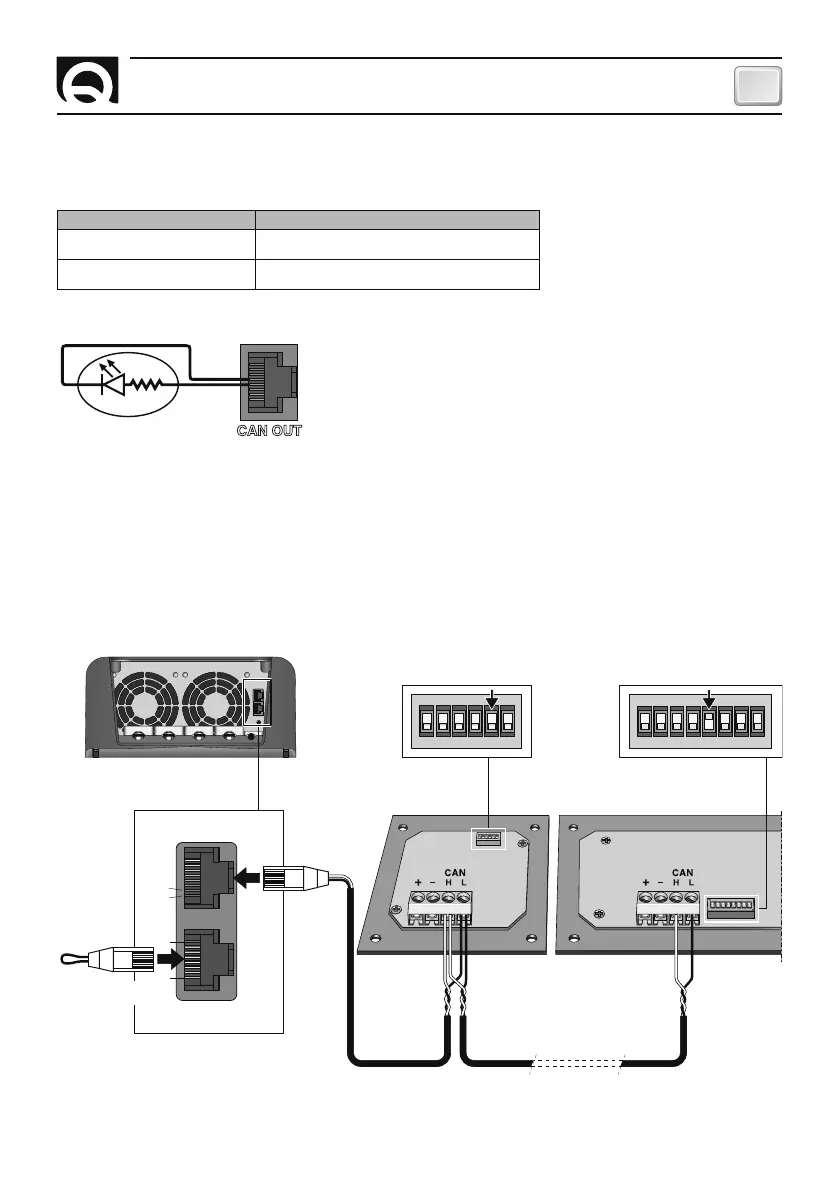

Di seguito si riporta un esempio di collegamento della rete per singolo caricabatterie:
CAN IN
CAN OUT
1234
ON
1234567 8
ON
1234567 8
ON
1234567 8
ON
123456
1234
ON
123456
CAN IN
CAN OUT
2
1
8
1
2
8
1
1
SBC NRG
TERMINAZIONE
DISATTIVATA
TERMINAZIONE
ATTIVATA
DIP-SWITCH
RDS
1521*
RDS
1541*
DIP-SWITCH
CONNETTORE
TERMINAZIONE
* Dispositivi opzionali.
COLLEGAMENTO PIN 4 CAN OUT STATO
ALTA IMPEDENZA
Caricabatterie spento o presenza di problemi con
reset manuale.
+ V USCITA
Caricabatterie acceso e assenza di problemi con
reset manuale.
STATO SEMPLIFICATO CARICABATTERIE
Sul pin 4 della presa RJ45 CAN OUT è presente un segnale che fornisce l’indicazione sullo stato di funzionamento del
caricabatterie (presenza o assenza di problemi) (Fig 4).
CAN OUT
445
5
FIG. 4
