INSTALLATION DE LA COMMANDE A DISTANCE
La commande à distance est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne
installation est requise afi n de ne pas compromettre ses performances ainsi que celles des commandes situées
à proximité.
Pour ce motif, la commande doit être distant d’au moins:
• 25 cm du compas.
• 25 cm de tout appareil radio récepteur.
• 1 m de tout appareil radio de transmission (excepté SSB).
• 2 m de tout appareil radio de réception et transmission SSB.
• 2 m du parcours suivi du faisceau radar.

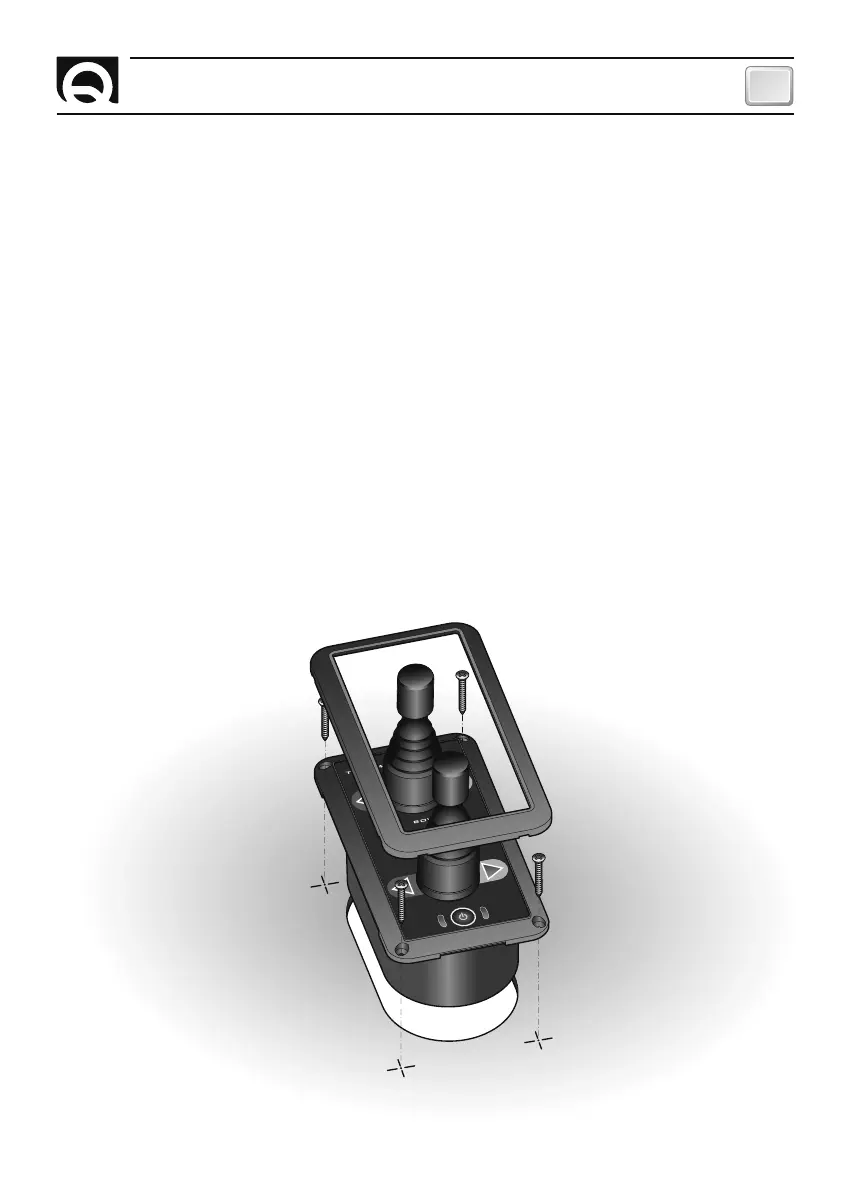

Après avoir choisi la position de la commande à distance, procéder comme indiqué ci-après:
• Placer le gabarit de perçage (livré avec le produit) sur la surface où la commande à distance sera installée.
• Marquer le centre de chaque orifi ce.
• Réaliser la découpe pour le dos de la commande à distance avec une fraise de diamètre 63 mm et découper
en suivant le périmètre indiqué.
• Retirer le gabarit et les éventuelles ébarbures présentes sur les orifi ces.
• Insérer la commande à distance dans le logement.
• Fixer la commande à distance au panneau avec quatre vis à tête évasée (non fournies).
• Placer le châssis sur la commande à distance.
