26
FR
TCD1044 D - REV002A
BRANCHEMENT ELECTRIQUE
La commande à distance est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne
installation est requise afi n de ne pas compromettre ses performances ainsi que celles des commandes situées
à proximité.
Pour ce motif, les câbles de la commande à distance doivent être distants d’au moins:
• 1 m des câbles des signaux radio (excepté les appareils radio de réception et de transmission SSB)
• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.
Suivre les règles indiquées ci-après pour réaliser l’installation électrique relative à la commande à distance:
• Brancher les connecteurs de la commande à distance, aux connecteurs provenants des propulseurs de
manœuvre.
• Introduire un interrupteur pour allumer et éteindre la commande à distance (non fournies).
• Placer l’interrupteur de manière à ce qu’il soit facilement accessible s'il était nécessaire d’arrêter la comman-
de à distance afi n d’éviter des situations de danger.
• Insérer un fusible de 8A rapide sur la ligne d’alimentation de la commande à distance (non fournies).
• Dimensionner correctement la section des câbles d'alimentation de la commande à distance en fonction de
leur longueur.
• Ne pas utiliser la tension provenant du groupe batteries moteurs ou propulseurs pour alimenter la commande à
distance.
• Alimenter la commande à distance uniquement après avoir effectué et vérifi é l’exactitude de tous les branche-
ments électriques.
INSTALLATION

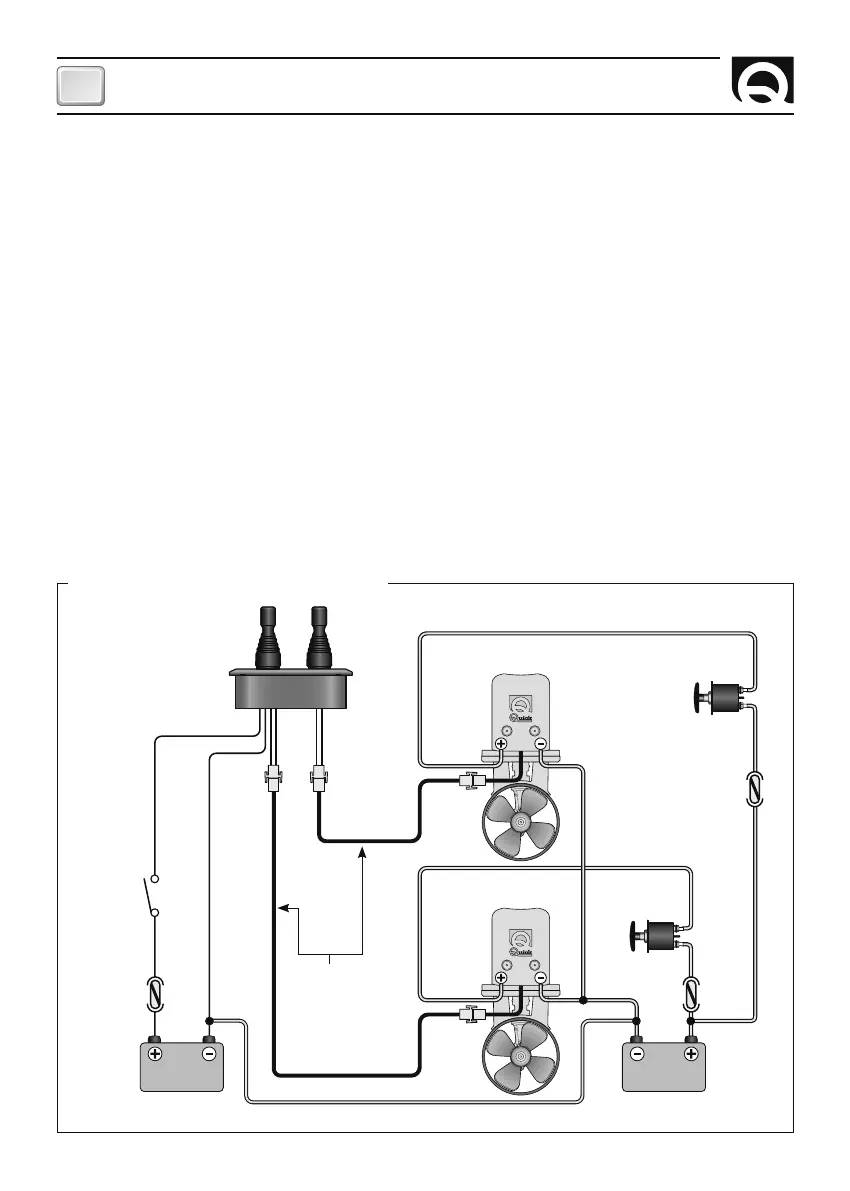

SCHEMA ELECTRIQUE DES BRANCHEMENTS
BATTERIE
PROPULSEURS
ROUGE
NOIRE
RALLONGES
(EN OPTION)
MOTEUR
BATTERIE
SERVICES
COUPEBATTERIE
INTERRUPTEUR
FUSIBLE
*
*
* Négatif des groupes batterie en commun.
FUSIBLE
MOTEUR
COUPEBATTERIE
FUSIBLE
PROPULSEUR D'ÈTRAVE
PROPULSEUR DE POUPE
