TCD1044 D - REV002A
FONCTIONNEMENT

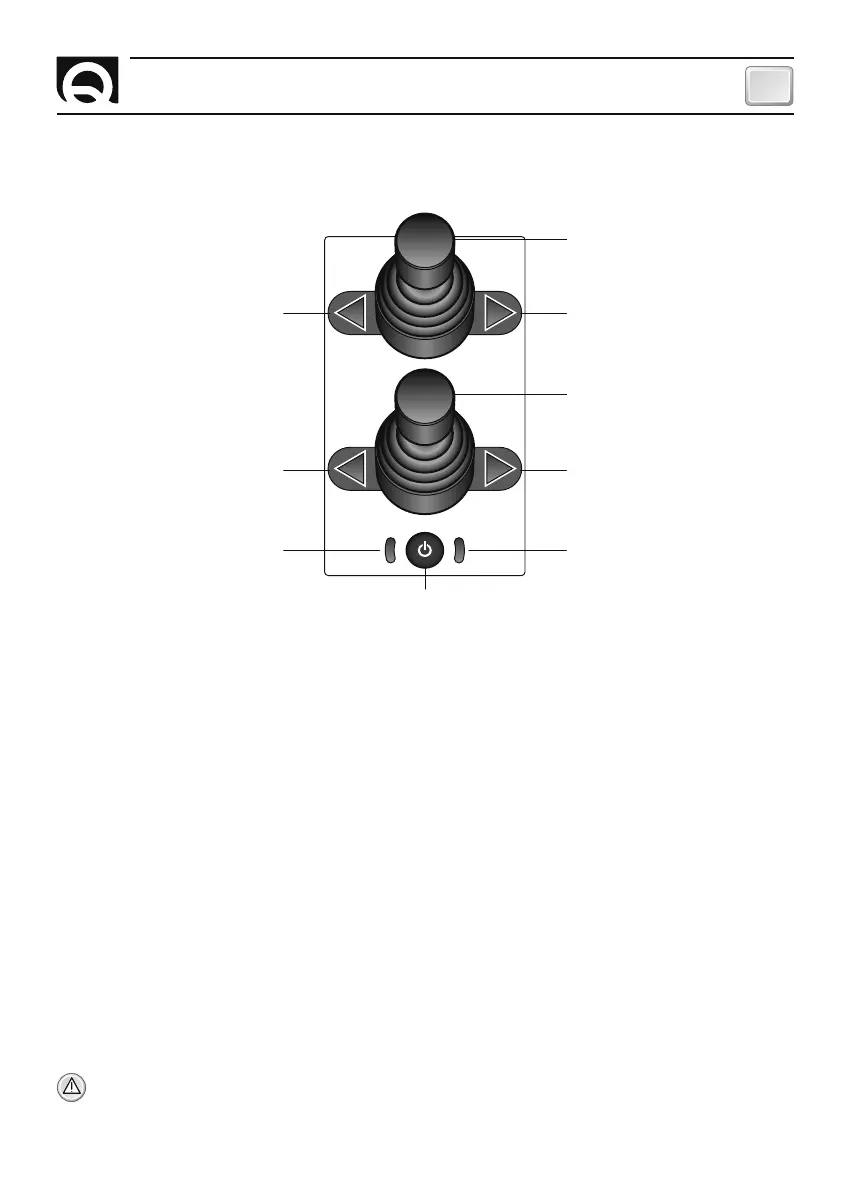

FONCTIONNEMENT DE LA COMMANDE A DISTANCE
L’interface utilisateur est composée d’un bouton d'activation, 2 joystick, 2 led d’activation et 4 led de direction.
LED D’ACTIVATION LED D’ACTIVATION
BOUTON D'ACTIVATION
Bouton d'activation
Le bouton active ou désactive la commande à distance.
Joystick d'étrave
Le mouvement à droite du levier du joystick d'étrave, en butée, déplace l'étrave du bateau à droite.
Le mouvement à gauche du levier du joystick d'étrave, en butée, déplace l'étrave du bateau à gauche.
Joystick de poupe
Le mouvement à droite du levier du joystick de poupe, en butée, déplace la poupe du bateau à droite.
Le mouvement à gauche du levier du joystick de poupe, en butée, déplace la poupe du bateau à gauche.
Led d’activation
Les led d'activation signalent l'état d'activation / désactivation de la commande à distance.
Led de direction
Les led de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les led sont utilisés pour signaler les erreurs ou problèmes éventuels.
Utiliser l’interrupteur placé sur la ligne d’alimentation pour allumer et éteindre la commande à distance. Dès que
l’alimentation est branchée, la commande à distance effectue le test des led. Le test des led se fait en allumant
simultanément tous les led pendant 2 secondes. Si aucune erreur ou aucun problème n’est relevé, la commande
à distance se place en état de désactivation (voir désactivation de la commande à distance).
ATTENTION
: s’exercer à actionner les propulseurs en eaux libres, afi n d’éviter d’endommager le bateau
en effectuant des manœuvres hasardeuses.
JOYSTICK D'ÉTRAVE
JOYSTICK DE POUPE
LED DE DIRECTION GAUCHE ÉTRAVE BOUTON DE DIRECTION DROITE ÉTRAVE
BOUTON DE DIRECTION GAUCHE POUPE BOUTON DE DIRECTION DROITE POUPE
