INSTALLATION
DE
TCD1044 D - REV002A
INSTALLATION DER FERNSTEUERUNG
Die Fernsteuerung entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung
dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten
Instrumente nicht zu beeinträchtigen.
Aus diesem Grund muss das Gerät mindestens folgender Abstand aufweisen:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB- Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.
Nachdem die Position der Fernsteuerung festgelegt wurde, gehen Sie wie folgt vor:

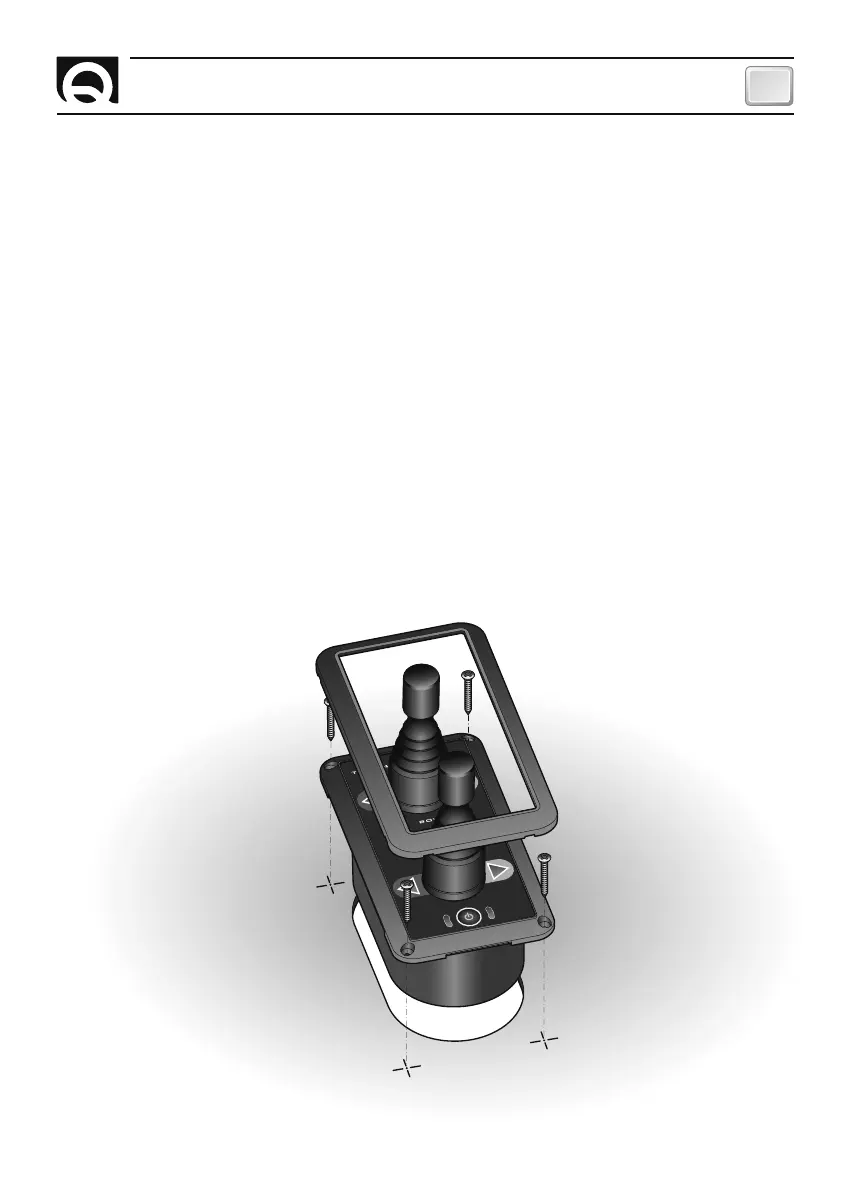

• Die (mitgelieferte) gelochte Schablone auf die Oberfl äche anlegen, wo die Fernsteuerung installiert werden
soll.
• Die Mitte jedes Loches markieren.
• Die Bohrung für die Rückseite der Fernsteuerung mit einem 63-mm-Fräser ausführen und längs des
angegebenen Umfangs schneiden.
• Die Schablone sowie eventuelle an den Bohrungen vorhandene Grate entfernen.
• Die Fernsteuerung in die Aufnahme einsetzen.
• Die Fernsteuerung mit Hilfe von vier Senkschrauben (nicht mitgeliefert) befestigen.
• Den Rahmen auf der Fernsteuerung anbringen.
