36
DE
TCD1044 D - REV002A
STROMANSCHLUSS
Die Fernsteuerung entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung
dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten
Instrumente nicht zu beeinträchtigen.
Aus diesem Grund müssen die Kabel der Fernsteuerung mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Zur Ausführung der elektrischen Anlage für die Fernsteuerung nachfolgende Hinweise beachten:
• Die Steckverbindungen der Fernsteuerung an der Steckverbindungen des Steuerungsantriebes anschließen.
• Einen Schalter einsetzen, um die Fernsteuerung ein- und auszuschalten (nicht mitgeliefert).
• Den Schalter so positionieren, dass er einfach erreichbar ist, wenn die Fernsteuerung ausgeschaltet werden
muss, um gefährliche Situationen zu vermeiden.
• Eine fl inke Sicherung 8A in die Stromversorgungslinie der Fernsteuerung einsetzen (nicht mitgeliefert).
• Den Querschnitt der Stromkabel der Fernsteuerung entsprechend ihrer Länge korrekt bemessen.
• Nicht die Spannung aus dem Motorbatterieaggregat oder die Antriebe für die Stromversorgung der
Fernsteuerung verwenden.
• Die Fernsteuerung erst dann mit Strom versorgen, wenn alle elektrischen Anschlüsse fertig und richtig gestellt
wurden.
INSTALLATION

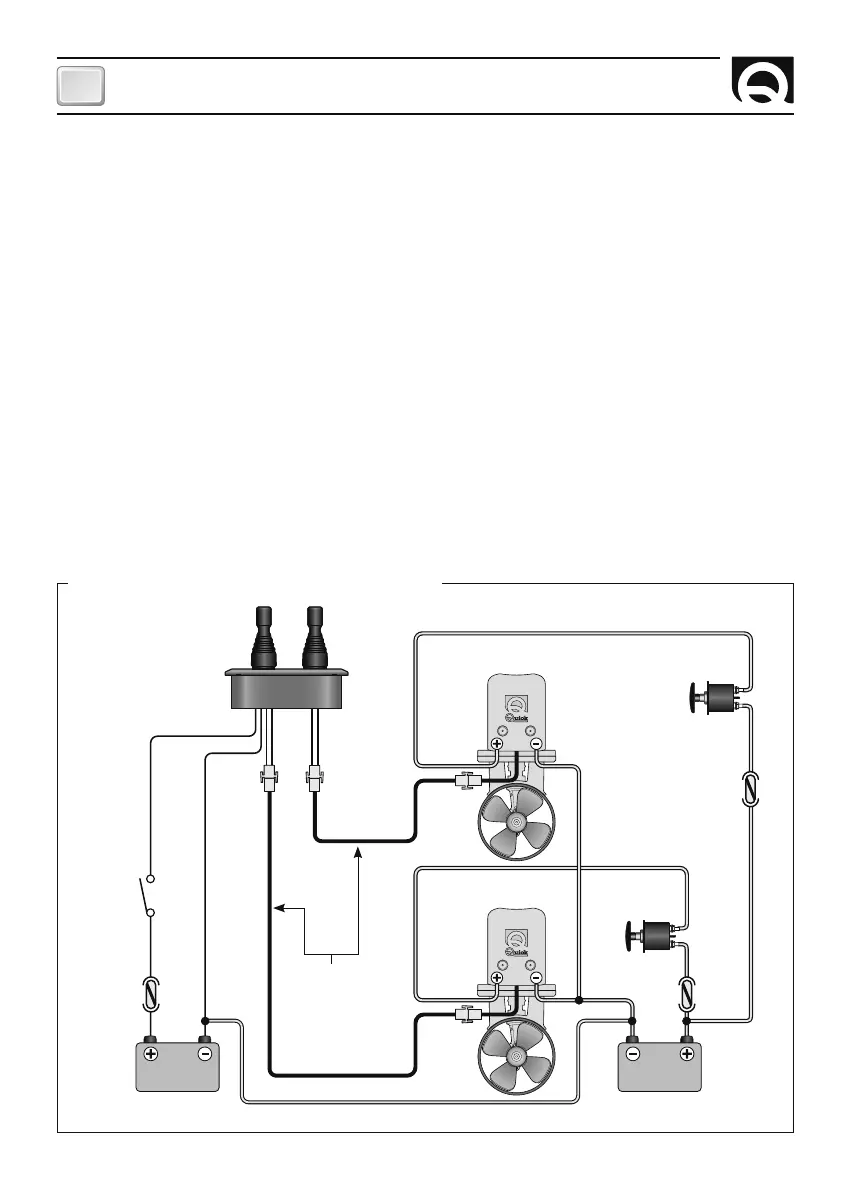

ELEKTRISCHER SCHALTPLAN DER VERBINDUNGEN
MOTOREN-
BATTERIE
ROT
SCHWARZ
VERLÄNGERUNGEN
(OPTIONAL)
MOTOR
LEISTUNGS-
BATTERIE
SCHALTER
SICHERUNG
*
*
* Negativ der allgemeinen Batterieaggregate.
SICHERUNG
MOTOR
BATTERIE-
HAUPTSCHALTER
SICHERUNG
BUGSTRAHLRUDER
HECKSTRAHLRUDER
BATTERIE-
HAUPTSCHALTER
