46
ES
TCD1044 D - REV002A
CARACTERISTÍCAS E INSTALACIÓN
CONEXIÓN ELÉCTRICA
El mando remoto responde al estándar EMC (compatibilidad electromagnética) pero se exige una correcta insta-
lación para no comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo los cables del mando tienen que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para realizar la instalación eléctrica relacionada con el mando remoto:
• Conectar los conectores del mando remoto a los conectores procedentes de los propulsores de maniobra.
• Montar un interruptor para prender y apagar el mando remoto (no suministrado).
• Posicionar el interruptor de modo que sea de fácil alcance, en el caso en que sea necesario apagar el equipo
para evitar situaciones de peligro.
• Montar un fusible rápido de 8A en la linea de alimentación del mando remoto (no suministrado).
• Dimensionar correctamente la sección de los cables de alimentación del mando remoto en función de su lon-
gitud.
• No utilizar la tensión procedente del grupo baterías de los motores o propulsores para alimentar el mando
remoto.
• Alimentar el mando remoto sólo después de haber realizado y comprobado la exactitud de todas las conexio-
nes eléctricas.

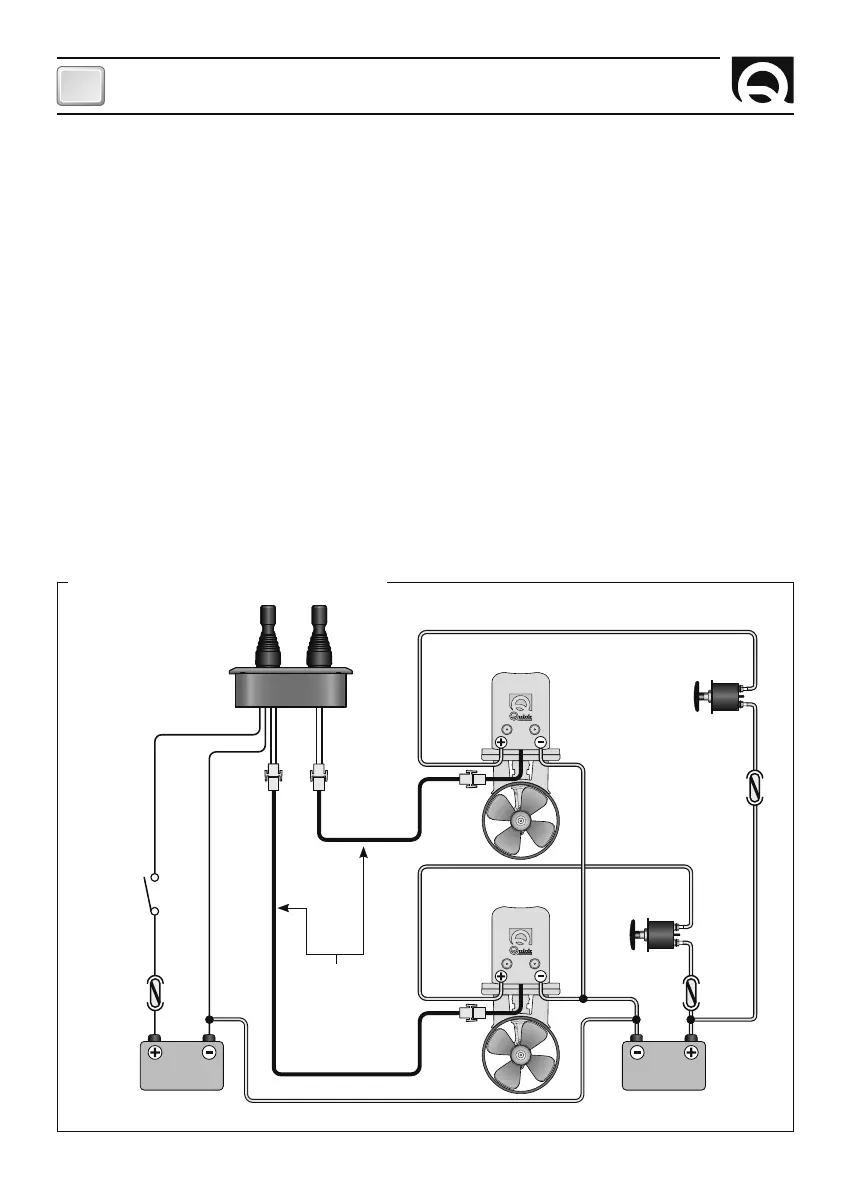

ESQUEMA ELÉCTRICO DE LAS CONEXIONES
BATERÍA
PROPULSORES
ROJO
NEGRO
PROLONGACIONES
(OPCIONALES)
MOTOR
BATERÍA
DE SERVICIOS
DISPOSITIVO DE
DISCONEXIÓN
INTERRUPTOR
FUSIBLE
*
*
* Negativo de los grupos batería en común.
FUSIBLE
MOTOR
DISPOSITIVO DE
DISCONEXIÓN
FUSIBLE
PROPULSOR PROA
PROPULSOR POPA
