TCD1044 D - REV002A
FUNCIONAMIENTO

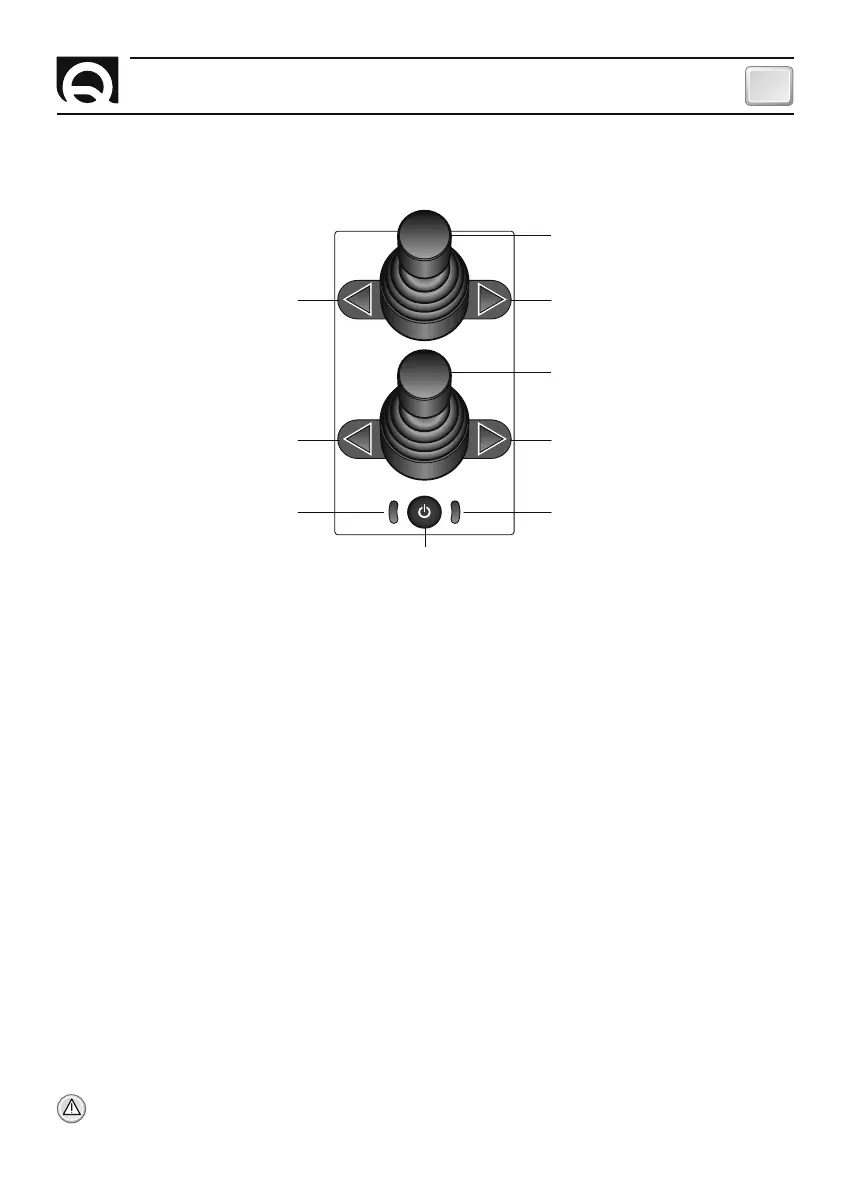

FUNCIONAMIENTO DEL MANDO REMOTO
La interfaz usuario está compuesta por un pulsador de habilitación, 2 joystick, 2 led de habilitación y 4 led de
dirección.
LED DE HABILITACIÓN LED DE HABILITACIÓN
PULSADOR DE HABILITACIÓN
Pulsador de habilitación
El pulsador habilita o deshabilita el mando remoto.
Joystick de proa
El movimiento hacia la derecha de la palanca del joystick de proa, hasta el fi nal de carrera, mueve hacia la dere-
cha la proa de la embarcación.
El movimiento hacia la izquierda de la palanca del joystick de proa, al fi nal de carrera, mueve hacia la izquierda
la proa de la embarcación.
Joystick de popa
El movimiento hacia la derecha de la palanca del joystick de popa, hasta el fi nal de carrera, mueve hacia la dere-
cha la popa de la embarcación.
El movimiento hacia la izquierda de la palanca del joystick de popa, al fi nal de carrera, mueve hacia la izquierda
la popa de la embarcación.
Led de habilitación
Los led de habilitación señalan el estado de habilitación / deshabilitación del mando remoto.
Led de dirección
Los led de dirección señalan el movimiento hacia la derecha o la izquierda de la embarcación.
Todos los led, además, se utilizan para señalar eventuales errores o problemas.
Utilizar el interruptor ubicado en la línea de alimentación para encender y apagar el mando remoto. Una vez
conectada la alimentación el mando remoto realiza la prueba de los led. La prueba de los led se realiza encen-
diendo simultáneamente todos los led por 2 segundos. Si no se detectan errores o problemas, el mando remoto
queda en estado deshabilitado (véase deshabilitación del mando remoto).
ATENCIÓN
: practicar el accionamiento de los propulsores en aguas abiertas, para no dañar la embarca-
ción con maniobras imprudentes.
JOYSTICK DE PROA
JOYSTICK DE POPA
LED DE DIRECCIÓN IZQUIERDA PROA LED DE DIRECCIÓN DERECHA PROA
LED DE DIRECCIÓN IZQUIERDA POPA
LED DE DIRECCIÓN DERECHA POPA
