6
TCD1044 D - REV002A
IT
COLLEGAMENTO ELETTRICO
Il comando risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.
Per questo motivo i cavi del comando devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell’impianto elettrico relativo al comando:
• Collegare i connettori del comando, ai connettori provenienti dai propulsori di manovra.
• Inserire un interruttore per accendere e spegnere il comando (non in dotazione).
• Posizionare l’interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere
l’apparecchio per evitare situazioni di pericolo.
• Inserire un fusibile da 8A rapido sulla linea di alimentazione del comando (non in dotazione).
• Dimensionare correttamente la sezione dei cavi di alimentazione del comando in funzione della loro
lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori o propulsori per alimentare il comando.
• Alimentare il comando solo dopo aver effettuato e verifi cato l’esattezza di tutti i collegamenti elettrici.

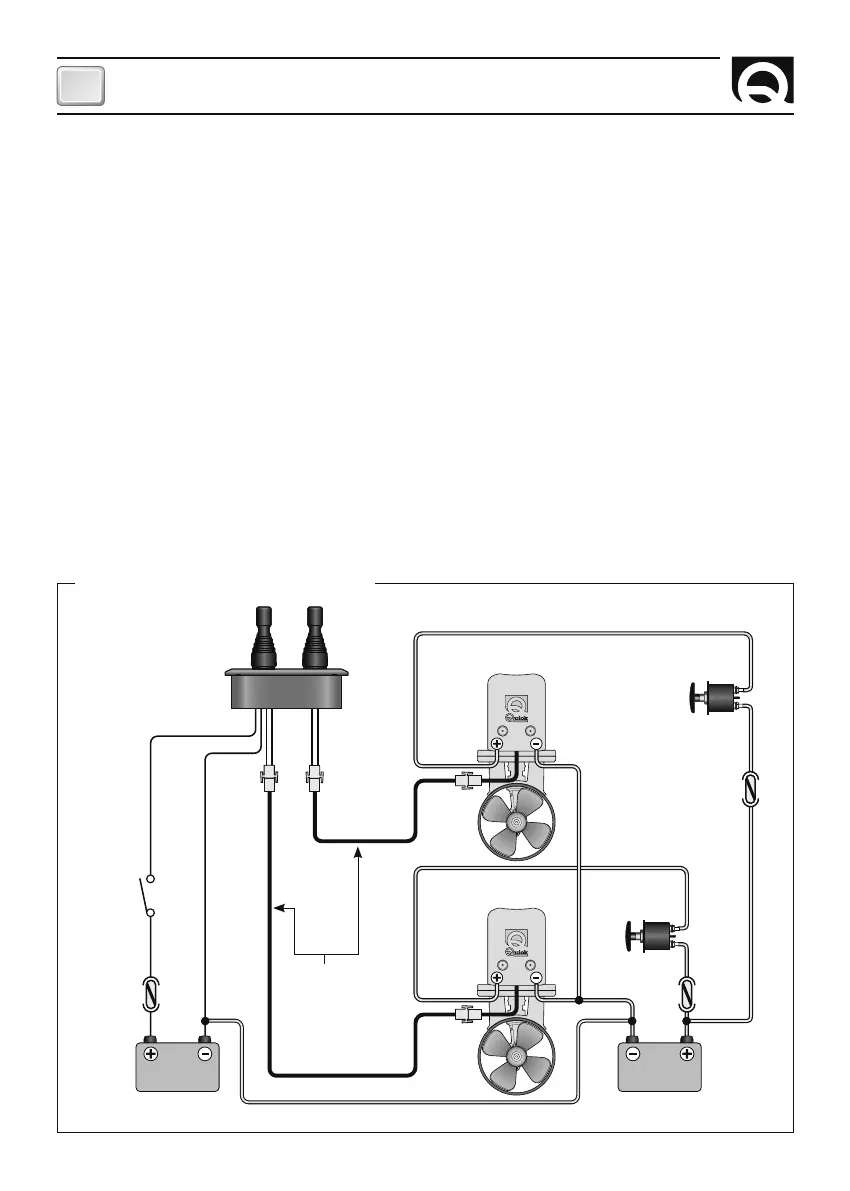

SCHEMA ELETTRICO DEI COLLEGAMENTI
BATTERIA
PROPULSORI
ROSSO
NERO
PROLUNGHE
(OPZIONALI)
MOTORE
BATTERIA
SERVIZI
STACCABATTERIA
INTERRUTTORE
FUSIBILE
*
*
*
Negativo dei gruppi batteria in comune.
INSTALLAZIONE
FUSIBILE
MOTORE
STACCABATTERIA
FUSIBILE
PROPULSORE PRUA
PROPULSORE POPPA
