FUNZIONAMENTO
FUNZIONAMENTO DEL COMANDO

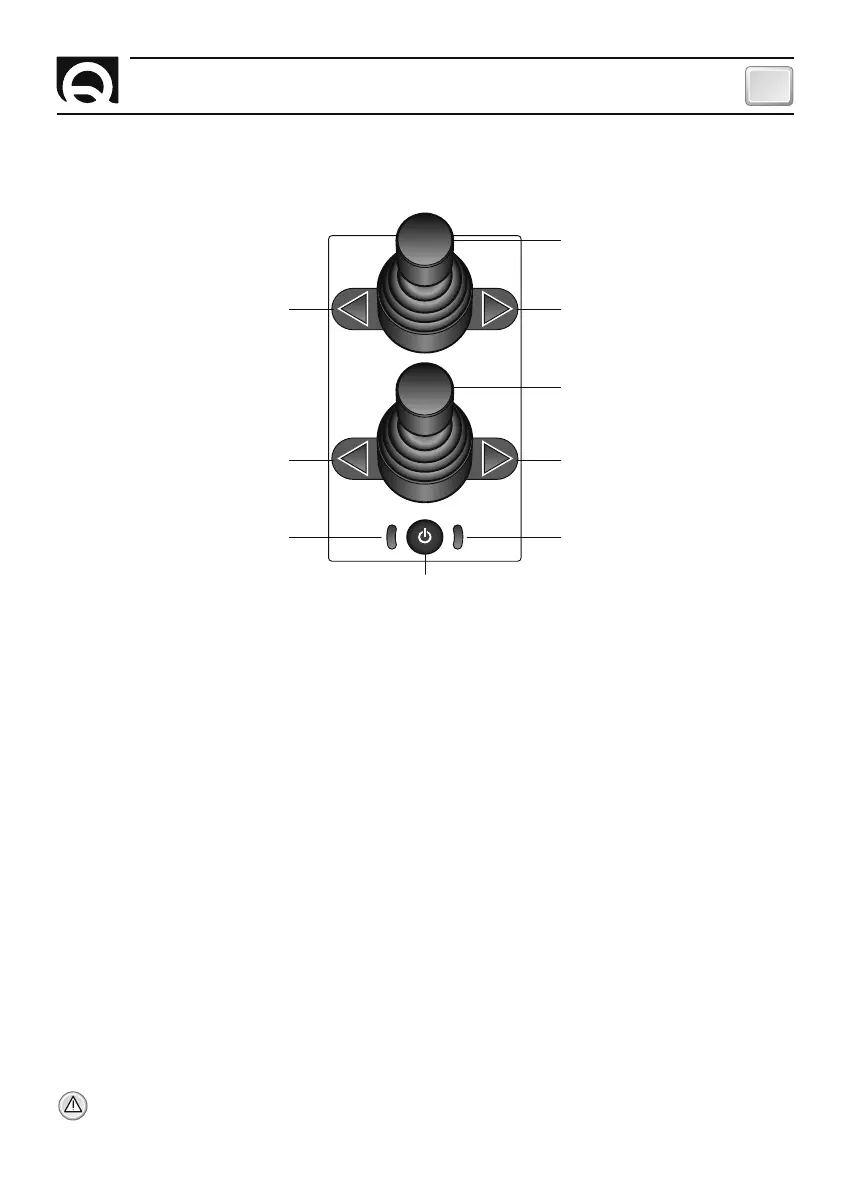

L’interfaccia utente è composta da 1 pulsante di abilitazione, 2 joystick, 2 led di abilitazione e 4 led di direzione.
LED DI ABILITAZIONE LED DI ABILITAZIONE
PULSANTE DI ABILITAZIONE
Pulsante di abilitazione
Il pulsante abilita o disabilita il comando.
Joystick di prua
Quando il joystick di prua viene spostato a destra, a fi ne corsa, si muove la prua dell’imbarcazione a destra.
Quando il joystick di prua viene spostato a sinistra, a fi ne corsa, si muove la prua dell’imbarcazione a sinistra.
Joystick di poppa
Quando il joystick di poppa viene spostato a destra, a fi ne corsa, si muove la poppa dell’imbarcazione a destra.
Quando il joystick di poppa viene spostato a sinistra, a fi ne corsa, si muove la poppa dell’imbarcazione a sinistra.
Led di abilitazione
I led di abilitazione segnalano lo stato di abilitazione / disabilitazione del comando.
Led di direzione
I led di direzione segnalano il movimento verso destra o sinistra.
Tutti i led inoltre sono utilizzati per segnalare eventuali errori o problemi.
Utilizzare l’interruttore posto sulla linea di alimentazione per accendere e spegnere il comando.
Una volta collegata l’alimentazione il comando effettua il test dei led.
Il test dei led avviene accendendo contemporaneamente tutti i led per 2 secondi.
Se non vengono rilevati errori o problemi il comando si pone nello stato disabilitato (vedi disabilitazione del
comando).
ATTENZIONE
: esercitarsi ad azionare i propulsori in acque libere, per evitare di danneggiare
l’imbarcazione con manovre avventate.
JOYSTICK DI PRUA
JOYSTICK DI POPPA
LED DI DIREZIONE SINISTRA PRUA LED DI DIREZIONE DESTRA PRUA
LED DI DIREZIONE SINISTRA POPPA LED DI DIREZIONE DESTRA POPPA
