STROMANSCHLUSS
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür ist
allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten Instrumente nicht zu beein-
trächtigen.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Zur Ausführung der elektrischen Anlage für die Steuerung nachfolgende Hinweise beachten:
• Den Steckverbinder der Steuerung an den Steckverbinder des Steuerungsantriebes anschließen.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten (nicht mitgeliefert).
• Den Schalter so positionieren, dass er einfach erreichbar ist, wenn das Gerät ausgeschaltet werden muss, um gefährliche
Situationen zu vermeiden.
• Eine flinke Sicherung 4A in die Stromversorgungslinie der Steuerung einsetzen (nicht mitgeliefert).
• Den Querschnitt der Stromkabel der Steuerung entsprechend ihrer Länge korrekt bemessen.
• Nicht die Spannung aus dem Motorbatterieaggregat oder die Antriebe für die Stromversorgung der Steuerung verwenden.
• Die Steuerung erst dann mit Strom versorgen, wenn alle elektrischen Anschlüsse fertig und richtig gestellt wurden.

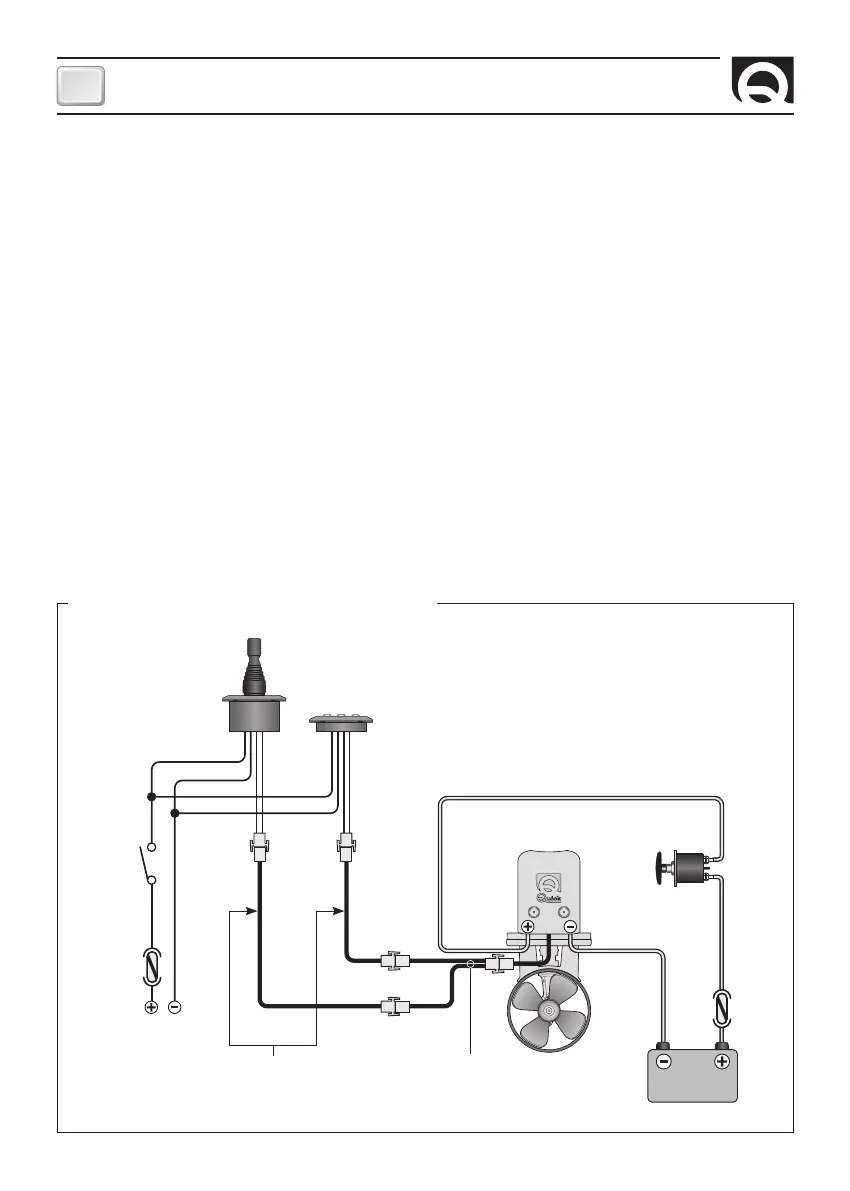

ELEKTRISCHER SCHALTPLAN DER VERBINDUNGEN
SICHERUNG
TCD 1042
BATTERIE
12/24 V
TCD 1022
ROT
SCHWARZ
ROT
SCHWARZ
SPLITTER
(OPTIONAL)
VERLÄNGERUNGEN
(OPTIONAL)
MOTOR
AN DIE
LEISTUNGSBATTERIE
BATTERIE-
HAUPTSCHALTER
SCHALTER
SICHERUNG
*
*
*
Negativ der allgemeinen Batterieaggregate.
