TCD1022 E / 1042 E - REV005A
CONEXIÓN ELÉCTRICA
El mando responde al estándar EMC (compatibilidad electromagnética) pero se exige una correcta instalación para no compro-
meter las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo los cables del mando tienen que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para realizar la instalación eléctrica relacionada con el instrumento:
• Conectar el conector del mando al conector procedente del propulsor de maniobra.
• Montar un interruptor para prender y apagar el aparato (no suministrado).
• Posicionar el interruptor de modo que sea de fácil alcance, en el caso en que sea necesario apagar el equipo para evitar situa
-
ciones de peligro.
• Montar un fusible rápido de 4A en la linea de alimentación del mando (no suministrado).
• Dimensionar correctamente la sección de los cables de alimentación del mando en función de su longitud.
• No utilizar la tensión procedente del grupo baterías de los motores o propulsores para alimentar el mando.
• Alimentar el mando sólo después de haber realizado y comprobado la exactitud de todas las conexiones eléctricas.

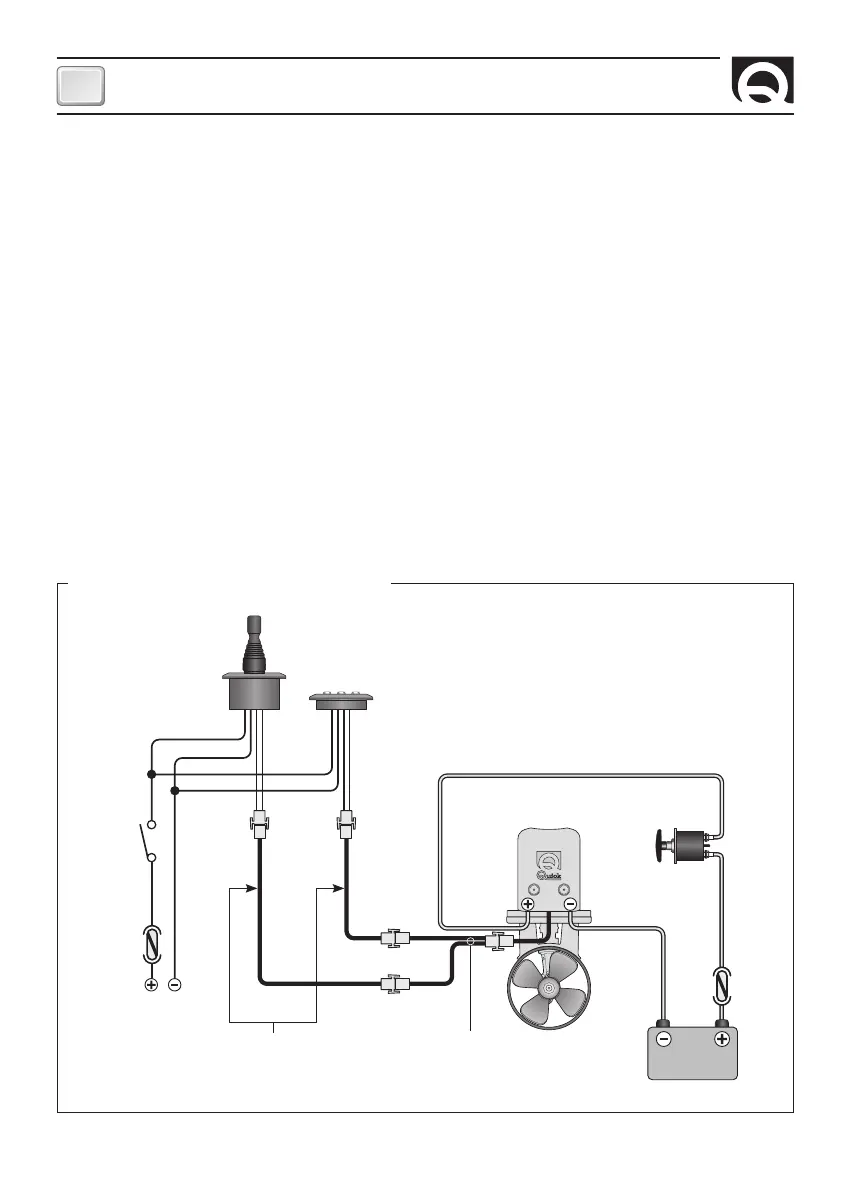

ESQUEMA ELÉCTRICO DE LAS CONEXIONES
FUSIBLE
TCD 1042
BATERÍA
12/24 V
TCD 1022
ROJO
NEGRO
ROJO
NEGRO
DIVISOR
(OPCIONAL)
PROLONGACIONES
(OPCIONALES)
MOTOR
A LA BATERÍA
DE SERVICIOS
DISPOSITIVO DE
DISCONEXIÓN
INTERRUPTOR
FUSIBLE
*
*
*
Negativo de los grupos batería en común.
INSTALACIÓN
