FUNCIONAMIENTO DEL MANDO
Panel de control TCD 1022
La interfaz usuario está compuesta por 1 pulsador de habilitación, 2 pulsadores de dirección, 2 leds de habilitación y 2 leds de
dirección
Pulsador de habilitación
El pulsador habilita o deshabilita el mando.
Pulsantes de dirección
El pulsador de dirección derecha mueve hacia la derecha la proa o la popa de la embarcación según el propulsor controlado.
El pulsador de dirección izquierda mueve hacia la izquierda la proa o la popa de la embarcación según el propulsor controlado.
Led de habilitación
Los led de habilitación señalan el estado de habilitación / deshabilitación del mando.
Led de dirección
Los led de dirección señalan el movimiento hacia la derecha o la izquierda de la embarcación.
Todos los led, además, se utilizan para señalar eventuales errores o problemas.

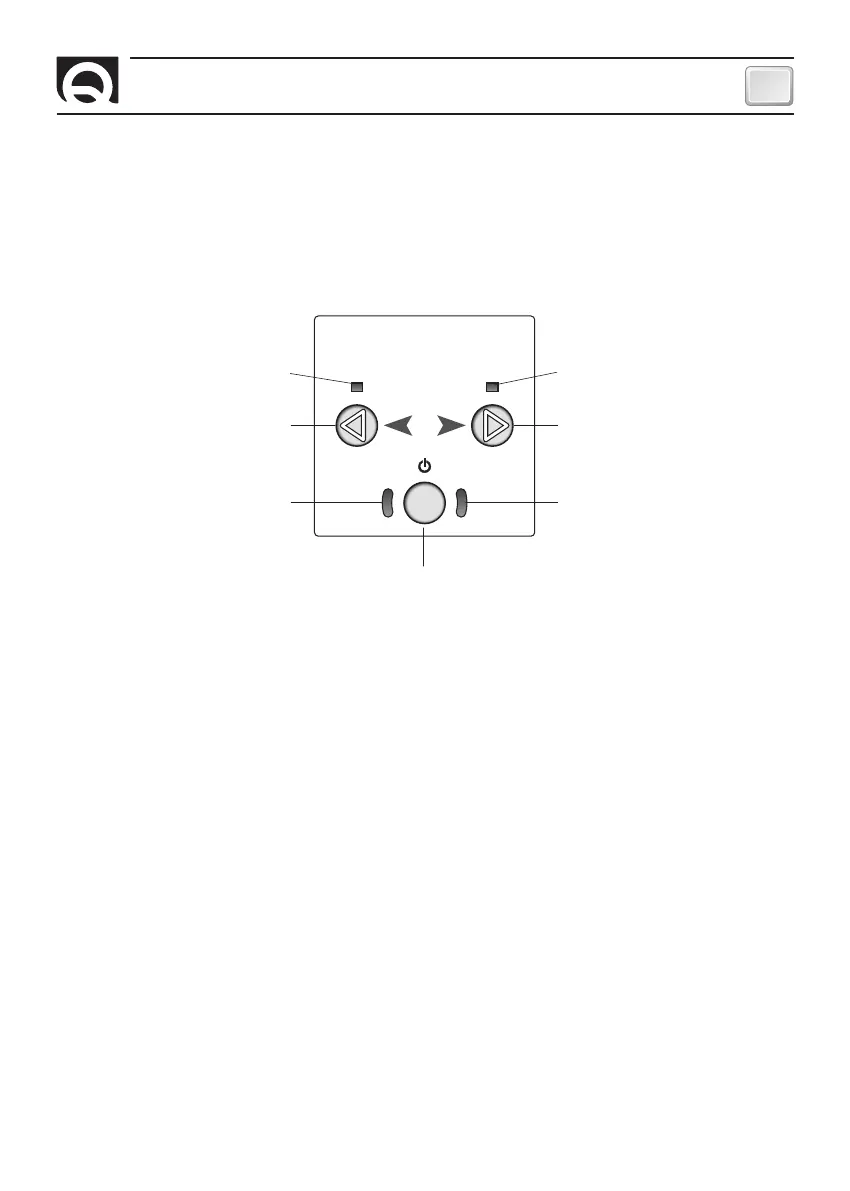

LED DE DIRECCIÓN IZQUIERDA LED DE DIRECCIÓN DERECHA
PULSADOR DE DIRECCIÓN IZQUIERDA PULSADOR DE DIRECCIÓN DERECHA
LED DE HABILITACIÓN LED DE HABILITACIÓN
PULSADOR DE HABILITACIÓN
