INSTALLATION
FR
TMS THRUSTER MAIN SWITCH - REV001A
BRANCHEMENT ELECTRIQUE
Le TMS est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne installation est
requise afi n de ne pas compromettre ses performances ainsi que celles des commandes situées à proximité.
Pour ce motif, les câbles de le TMS doivent être distants d’au moins:
• 1 m des câbles des signaux radio (excepté les appareils radio de réception et de transmission SSB)
• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.
Suivre les règles indiquées ci-après pour réaliser l’installation électrique relative à le TMS:
• Introduire un interrupteur pour allumer et éteindre l'appareil (non fournies); positionner l’interrupteur de façon
qu’il soit facilement accessible si l’extinction de l’appareil sert à éviter des situations dangereuses.
• Insérer un fusible sur la ligne d'alimentation du TMS (non fournies).
• Dimensionner correctement la section des câbles d'alimentation de le TMS en fonction de leur longueur.
• Dimensionner correctement la section des câbles d'alimentation du propulseur en fonction de leur longueur et
la puissance du moteur.
• Alimenter le TMS uniquement après avoir effectué et vérifi é l’exactitude de tous les branchements électriques.
ATTENTION:
l’utilisation de câbles de section non adaptée et la mauvaise connexion des terminaux ou
des jonctions électriques peuvent provoquer une surchauffe dangereuse des terminaux de branchement et
des câbles.

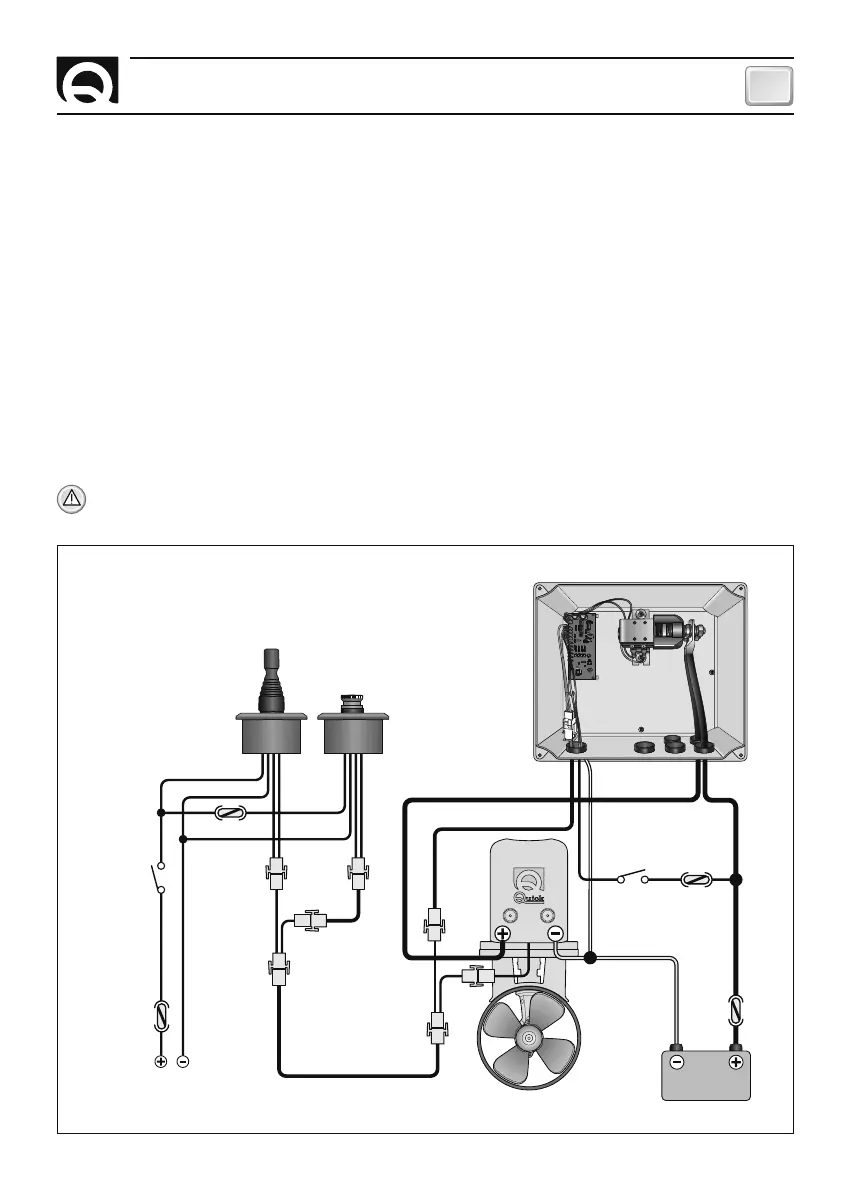

SCHEMA ELECTRIQUE DES BRANCHEMENTS
BATTERIE
ROSSO
NERO
A LA BA
TTERIE DE SERVICES
INTERRUPTEUR
FUSIBLE
*
* Négatif des groupes batterie en commun.
MOTEUR
DEDOUBLEUR
POUR TCD
(TCDSP)
INTERRUPTEUR
ROSSO
NERO
RALLONGE
DEDOUBLEUR
POUR TMS (TMSSP)
RALLONGE
TCD 1042
TSC
*
FUSIBILE
FUSIBLE
TMS
FUSIBLE
