INSTALACIÓN
ES
TMS THRUSTER MAIN SWITCH - REV001A
CONEXIÓN ELÉCTRICA
El mando responde al estándar EMC (compatibilidad electromagnética) pero se exige una correcta instalación
para no comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el TMS tiene que estar lejos por lo menos:
• 1 m de cualquier aparato radio-transmisor (excluido SSB).
• 2 m de cualquier aparato radio-transmisor SSB..
Siga las directrices que se detallan a continuación para llevar a cabo la instalación eléctrica correspondiente al TMS:
• Coloque un interruptor para encender y apagar el aparato (no suministrados)
; colocar el interruptor de manera
que se pueda alcanzar fácilmente cuando sea necesario apagar el aparato para evitar situaciones de peligro.
• Coloque un fusible en la línea de alimentación del TMS (no suministrados).
• Calcule correctamente el ancho de los cables de alimentación del TMS en función de su longitud.
• Calcule correctamente el ancho de los cables de alimentación del Thruster en función de su longitud y de la
potencia del motor.
• Alimente el TMS sólo después de haber controlado la exactitud de todas las conexiones eléctricas.
ATENCIÓN: la utilización de cables de sección no adecuada y la errónea conexión de los terminales o de las
uniones eléctricas pueden provocar un calentamiento peligroso de las terminales de conexión y de los cables.

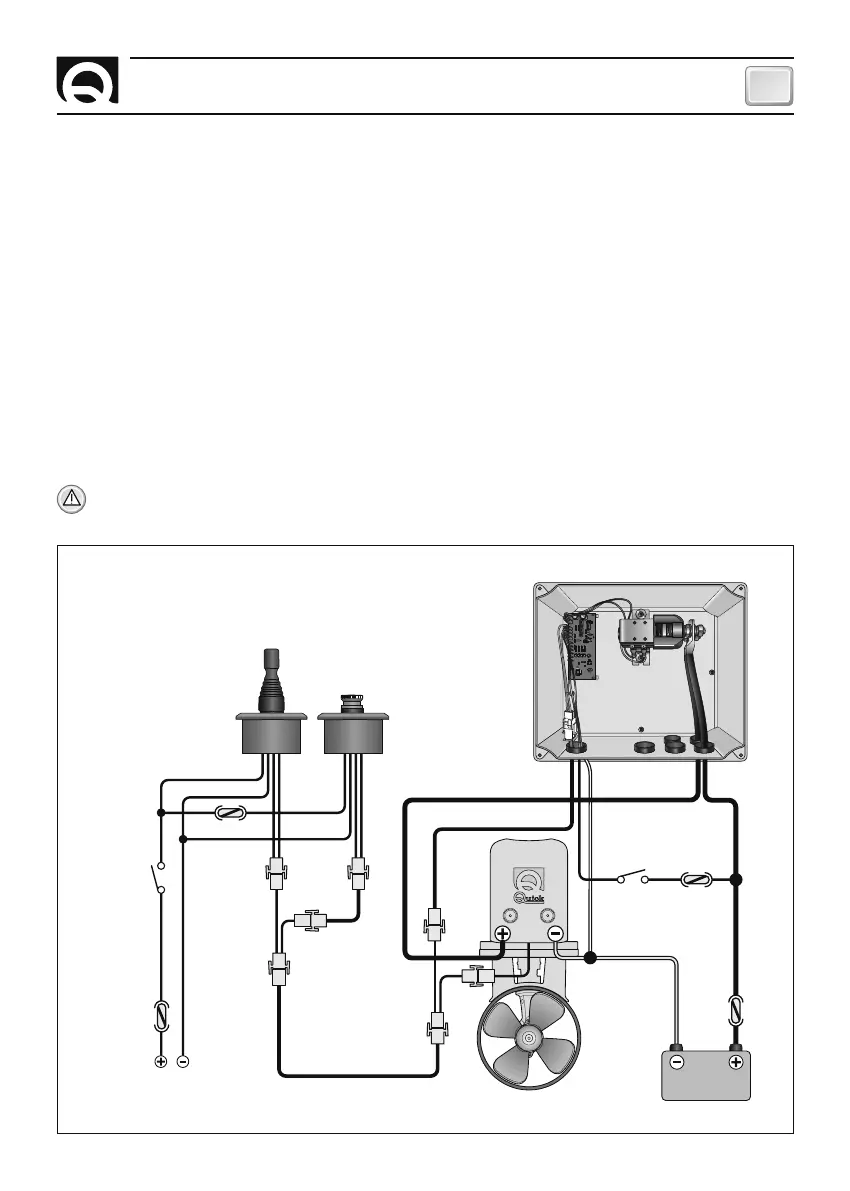

ESQUEMA ELÉCTRICO DE LAS CONEXIONES
BATERÍA
ROJO
NEGRO
BATERÍA DE SERVICIOS
INTERRUPTOR
FUSIBLE
*
* Negativo de los grupos batería en común.
MOTOR
DIVISOR
DE TCD (TCDSP)
INTERRUPTOR
ROJO
NEGRO
PROLONGACION
DIVISOR
DE TMS (TMSSP)
PROLONGACION
TCD 1042
TSC
*
FUSIBLE
FUSIBLE
TMS
FUSIBLE
