119832 Rev. B
51
ESPAÑOL
VIII.

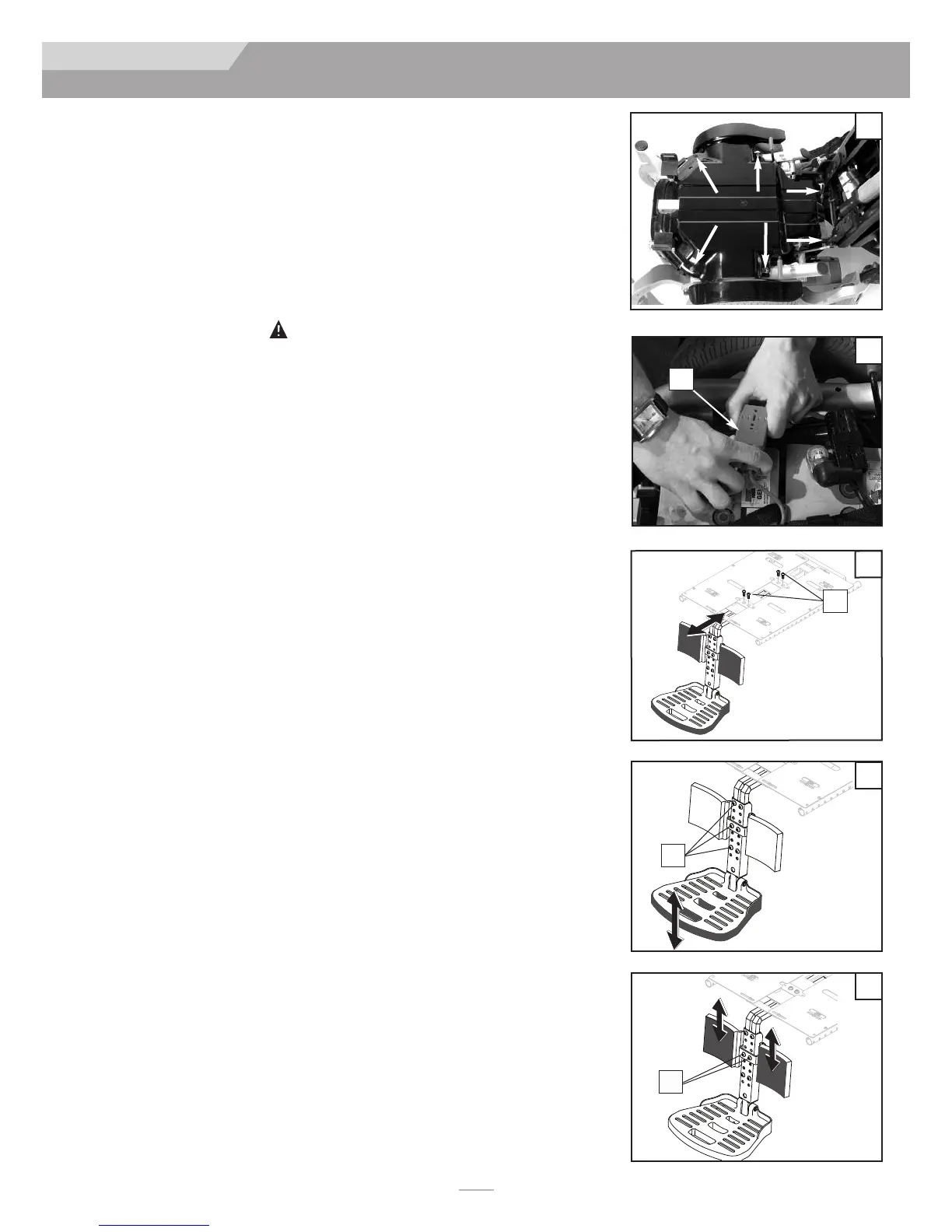

A. REMOCIÓN DE LAS BATERÍAS
(Figuras 10 y 11)
Para extraer las baterías para el transporte o revisión::
1. Extracción de las baterías
a. Retire el asiento con cuidado (vea la Sección O. Remoción del asiento).
b. Retire la cubierta; para eso, primero extraiga los seis sujetadores (Figura 10). A contin-
uación, levante la cubierta.
c. Desenchufe la conexión eléctrica principal (A) (Figura 11).
d. Levante las baterías del bastidor utilizando la tira de las baterías como una manija.
2. Instalación de la Batería
Vea la Sección X. Baterías, D para la instalación.
ADVERTENCIA
Las baterías pueden pesar hasta 17.7 Kg. (39 lb.) Debe tenerse cuidado para evitar
lesiones cuando levante las correas de la batería
B. AJUSTE DEL SOPORTE DE LA MONTURA CENTRAL
1. Remoción (Fig. 12)
•. Retire los cuatro pernos (B) y saque el reposapiés.
2. Ajuste de la Altura (Fig. 13)
• Remueva los seises pernos que aseguran (C).
• Mueva el estribo a la altura deseada.
• Vuelva a instalar los pernos (C) a través de los orificios deseados.
3. Ajuste del Cojín para la Pantorrilla (Fig. 14)
• Remueva los dos pernos que aseguran (D).
• Mueva los cojines para las pantorrillas a la altura deseada.
• Vuelva a instalar los pernos (D) a través de los orificios deseados.
13
14
10
11
1
2
A
B
C
D
