119832 Rev. A
91
FRANÇAIS
QUICKIE PULSE
Réglage de la hauteur des accoudoirs

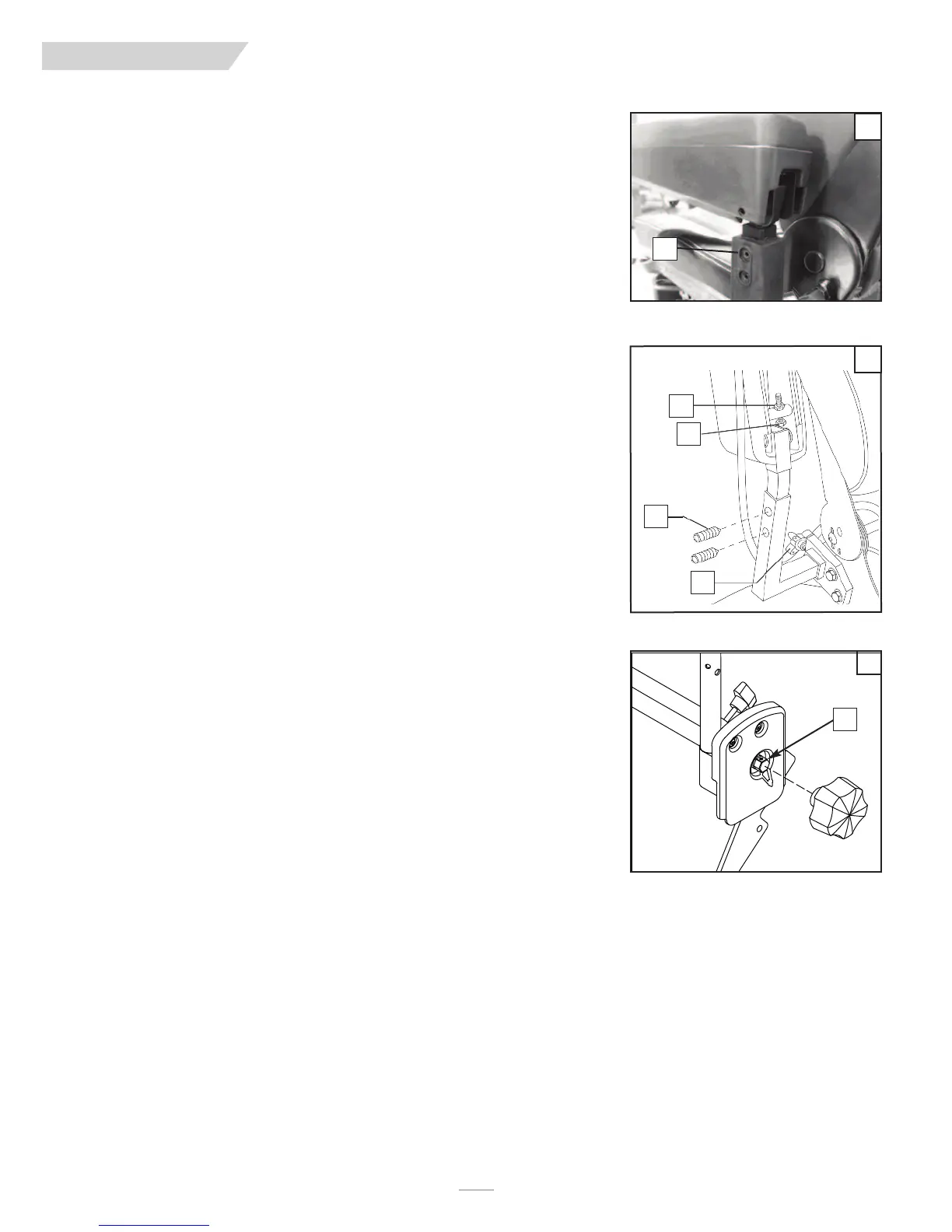

1. Réglage de la hauteur des accoudoirs
(Figure 28)
a. À l’aide d’une clé hexagonale de 4 mm, desserrez les deux vis M5 de montage (A)
situées sur le support de fixation de l’accoudoir.b. Raise or lower the armrest to the
desired height
b. Relevez ou abaissez l’accoudoir jusqu’à obtenir la hauteur désirée
c. Resserrez les vis de montage pour fixer l’accoudoir en place.
Réglage de l’angle des accoudoirs
1. TPour modifier l’angle des accoudoirs
(Figure 29)
a. Levez l’accoudoir droit vers le haut de sorte qu’il soit perpendiculaire au plancher.
b. Desserrez l’écrou d’arrêt (C)
c. Tournez la vis d’ajustement (B) de manière à lever ou à abaisser la partie avant de l’ac-
coudoir.st
d. Tighten the Jam nut (C) to lock the adjusting screw into place.
e. Make sure that armrest knob (D) is tight when finished.
J. INCLINAISON MANUELLE
(Figure 30)
Le système ASAP II offre deux méthodes d’inclinaison manuelle. Vous pouvez utiliser une clé
à douille de 16 mm pour tourner la tige hexagonale (A) située sur le côté du fauteuil (Figure
30). Sinon, utilisez une molette que vous pouvez fixer sur l’extrémité de la tige hexagonale.
Pour incliner le dossier, tournez la molette en sens antihoraire; pour redresser le dossier,
tournez la molette en sens horaire.
VIII.
28
A
29
B
C
A
D
30
E
