3.1 Mere i uredjaji bezbednosti kod kotlova FK
Za bezbedan rad kotla potrebno je ugraditi i održavati ih ispravnim sledeće elemente:
- Ventil sigurnosti na pritisak (slika 1)

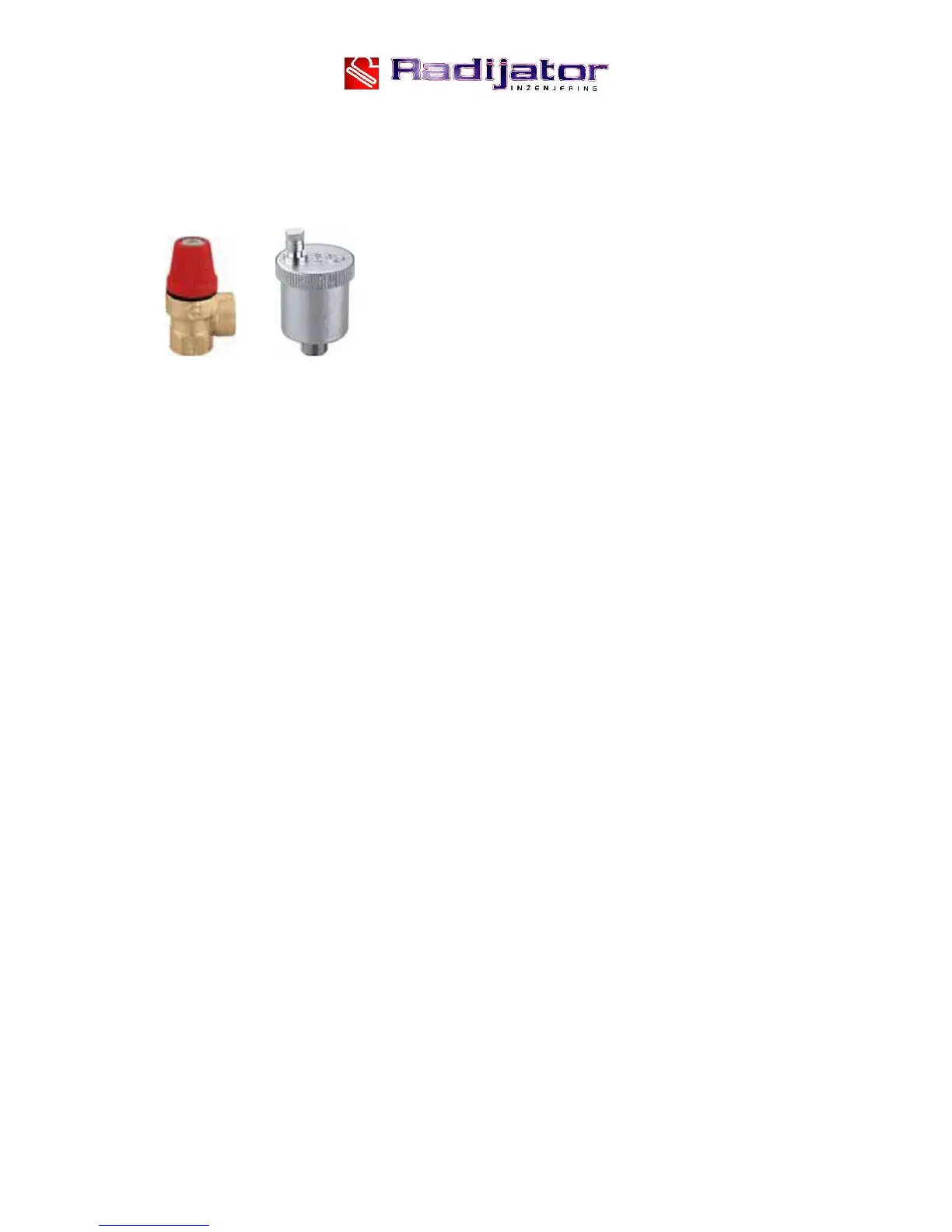

Slika 1 Slika 2
 Ventil sigurnosti na pritisak mora biti nazivnog prečnika 1/2 cola baždaren na
maksimalno 3 bara.
Ovaj sigurnosni element koji spada u grupu limitatora pritiska mora da bude takve
konstrukcije da izdrži i kratkotrajna prekoračenja i temperature i pritiska kao i određen
sadržaj glikola u tečnosti za grejanje.
Obično na istom mestu se priključuju još i odzraka(slika 2) i manometar tako da ova
tri elementa zajedno sačinjavaju sigurnosnu grupu i montiraju se preko ,,T ‘’
priključka.
Ovaj sigurnosni element mora da podleže i periodičnim ponovnim baždarenjima o
čemu investitor tj. korisnik kotla mora da poseduje validnu dokumentaciju.
 Ventil sigurnosti mora biti montiran na najvišoj tački kotla i direktno na kotlu bez bilo
kakvog cevovoda ili bilo kojih drugih elemenata između. Za ovu svrhu postoji i
posebno predviđen priključak (videti sliku) . Strogo je zabranjeno bilo kakvo
reduciranje prečnika ovog priključka.
 Ispusni tj. izduvni deo ventila sigurnosti mora da bude od cevi čiji je prečnik
najmanje jednak nazivnom prečniku ispusnog dela ventila.Takođe dozvoljeno je za
njegovu izradu koristiti najviše jedan luk radijusa r > 3d.
 Sigurnosni ventil mora posedovati nazivnu pločicu i na njoj sledeće podatke:
- naziv proizvođača
- oznaka tipa sigurnosnog ventila/godina ispitivanja
- nazivni protok
- podatak za koji toplotni učinak je sigurnosni ventil podešen
- najviši pritisak otvaranja tj. 3 bara
 Obavezna je provera ispravnosti rada u određenim vremenskim periodima kao i
ponovna baždarenja od strane sertifikovanih firmi. Ove obaveze se sprovode u skladu
sa zakonom svake zemlje u kojoj je kotao namontiran. Obavezno čuvati pisani
dokument o podacima zadnjeg baždarenja sigurnosnog ventila.
 Na povratnom vodu montirati barem još jedan ventil sigurnosti na pritisak.
