20
dem Endseil (GELB - GRÜN) der
Zuleitung verbunden werden.
In der Tabelle 2 sind die empfohlenen
Stromfestigkeitswerte der trägen Lei-
tungssicherungen angegeben, welche je
nach dem höchsten , von der Schweiß-
maschine abgegebenen Nennstrom und
je nach der Speisungsnennspannung zu
wählen sind.
NOTE 1:
Eventuelle Verlängerungen
des Speisekabels sollen einen passen-
den Durchmesser aufweisen, der kei-
nesfalls kleiner sein darf als der des
serienmäßig gelieferten Kabels.
NOTE 2:
Das Anschließen der Schweiß-
maschine an Motorgeneratoren ist nicht
zu empfehlen auf Grund der allgemein
bekannten Schwankungen des von den
Anlagen gelieferten Stroms.
Gebrauchsanweisung

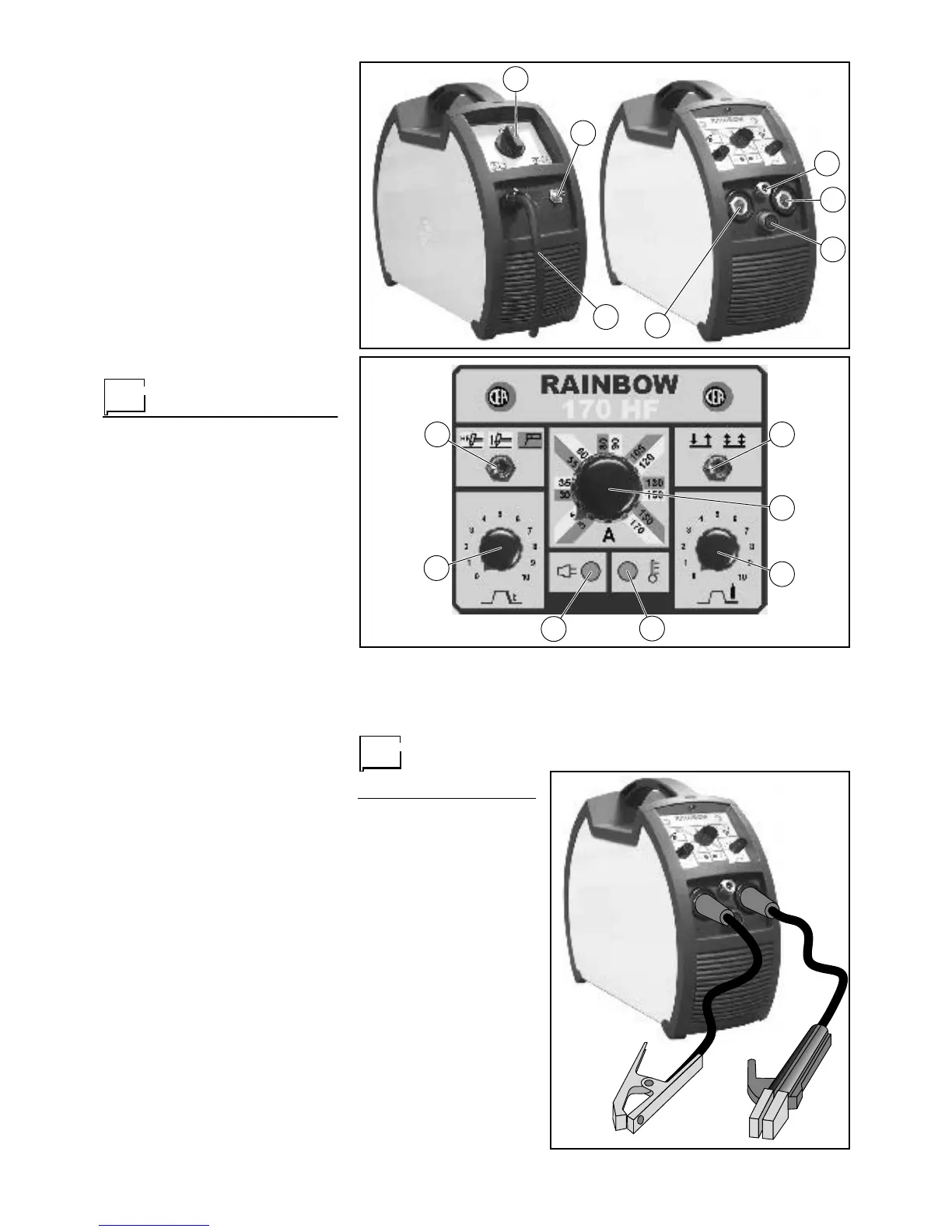

STEUER UND KONTROLLGERAETE
(fig. A)
Pos. 1
Leitungsschalter. In Position
"O" ist das Schweißgerät aus-
geschaltet.
Pos. 2
Anschluss für Schweißgaszu-
fuhr.
Pos. 3
Netzkabel des Schweißgeräts
Pos. 4
Schnellanschluss für Gaslei-
tung des WIG-Brenners.
Pos. 5
Schnellanschluss Pluspol
Pos. 6
Steckverbinder für die Brenner-
taste für das WIG-Schweißen
Pos. 7
Schnellanschluss Minuspol
FRONTTAFEL (fig. B)
Pos. 1
"slope-down" Potentiometer
(0÷5 sek.)
Pos. 2
Wählschalter für 3 Schweiß-
verfahren:
•
WIG HF für WIG- Schweißen
mit Hochfre- quenz-Aufsatz
•
WIG, Typ "lift" zum WIG-
Schweißen mit "lift" ohne
Hochfre- quenz
•
ELEKTRODE für das
Schweißen von basi- schen
Elektroden mit automati-
schen Vorrich- tungen "arc
force" und "hot start"
Pos. 3
Wählschalter "Schweißart". 2-
TAKT, 4-TAKT
Pos. 4
Potentiometer zur Einstellung
der Schweisstromes.
Pos. 5
Potentiometer Einstellung
Nachgaszeit (0,5÷25 sek.)
Pos. 6
Gelbe Kontrollampe THERMO-
STAT. Leuchtet diese Warn-
lampe, so ist die thermische
Absicherung nicht EIN, da
außer dem Arbeitszyklus gear-
beitet wird. Wenige Minuten
abwarten und dann weiter-
schweissen.
Pos. 7
Grüne Warnlampe SPEISUNG.
Leuchtet diese Kontrolleuchte,
so ist die Schweissmaschine
unter Spannung und betriebs-
bereit.
Anschluss der
schweisskabel
ELEKTRODENSCHWEISSE
N (MMA)
Bei ausgeschaltetem Strom
die Schweisskabel mit den
Ausgangsklemmen (Pluspol -
Minuspol) der Schweissma-
schine verbinden und sie
dabei an die Schweisszange
und an die Erde nach der für
die eingesetzte Elektrode vor-
gesehenen Polung anschlies-
sen (Abb. C).
Den Anweisungen der Elektro-
denhersteller nach sollen die
Schweisskabel so kurz wie
möglich, nah und am Boden
oder nicht weit von dem
Boden gelegt werden.
SALDATURA TIG
• Das aus der Maschineninterseite
kommenden Gasrhor an die Argonfla-
sche anschliessen und sie öffnrn (pos.
5, fig. D).
1
2 3
4
5
6
7
Abb. B
Abb. C
1
4
5
6
7
2
3
Abb. A
