Gebruiksnormen
BEDIENINGS EN

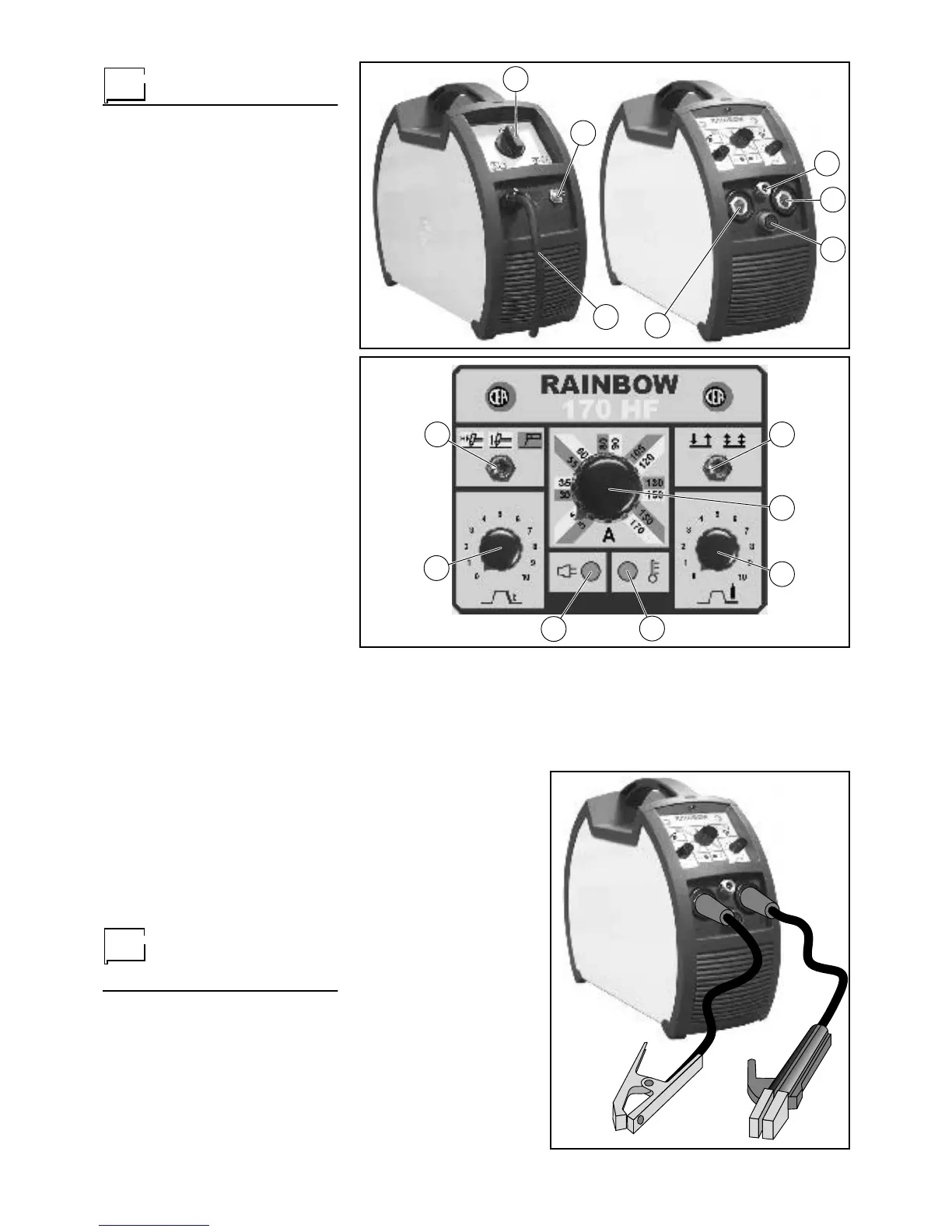

BESTURINGSAPPARATUUR (fig. A)
Pos. 1
Hoofdschakelaar. In stand "0"
staat het lasapparaat uit
Pos. 2
Gastoevoeraansluiting
Pos. 3
Voedingskabel lasapparaat
Pos. 4
Snelkoppeling verbinding van
de gasbuis van de TIG-lasspuit
Pos. 5
Snelkoppeling positieve polari-
teit
Pos. 6
Verbindingsstuk voor lasspuit-
knop TIG-lassen
Pos. 7
Snelkoppeling negatieve pola-
riteit
FRONTPANEEL (fig. B)
Pos. 1
Vermogensmeter "slope-down"
(0÷5 sek.)
Pos. 2
Keuzeschakelaar 3 lasprocé-
dés:
•
TIG "HF" voor TIG lassen
met hoogfrequentie ontste-
king
•
TIG type "lift" voor TIG las-
sen type "lift" zonder hoogf-
requentie
•
ELEKTRODE voor het las-
sen van basische elektro-
den met automa- tische "arc
force" en "hot start" compo-
nenten
Pos. 3
"lasstand"-keuzeschakelaar: 2
TIJDEN, 4 TIJDEN
Pos. 4
Vermogensmeter regulering
soldeerstroom.
Pos. 5
Potentiometer voor tijdsrege-
ling van na-gas (0,5÷25 sek.)
Pos. 6
Gele spionlamp THERMO-
STAAT. Het ontsteken van
deze lamp betekent dat de
thermische protectie in werking
is gegaan omdat er buiten de
werkcyclus om gewerkt wordt.
Enkele minuten wachten alvo-
rens verder te gaan met het
soldeeren.
Pos. 7
Groene spionlamp VOEDING.
Het ontsteken van deze lamp
betekent dat de soldeerder
onder spanning staat en klaar
is om te functioneren.
Verbinding
soldeerkabels
ELEKTRODE-LASSEN (MMA)
De soldeerkabels aan de knijperij (posi-
tief of negatief) van de soldeerder
bevestigen, altijd wanneer de machine
van het net losgekoppeld is. Bevestigen
aan de tang en aan de massa; met de
polariteit die voorzien is voor het
gebruikte type elektrode (fig. C).
De door de fabrikant geleverde instruc-
ties kiezend dienen de soldeerkabels
altijd zo kort mogelijk te zijn, dicht bij
elkaar zijn en zo dicht mogelijk op de
vloer.
TIG LASSEN
• De gastube aan de achter-
kant van de machine verbin-
den aan de gasfles ARGON
en het opendraaien (pos. 5,
fig. D).
• Als de machine uit staat de
massakabel verbinden aan
de snelle aansluiting voor-
zien van het symbool +
(positief) (pos. 3, fig. D).
• De respektievelijke massa-
pin aan het te solderen deel
of de steunen van het deel
verbinden in een omgeving
vrij van roest, lak vet etc.
• Als de machine uit staat de
vermogenskabel aan de
snelle aansluiting voorzien
van het symbool - (negatief)
(pos. 1, fig. D).
• De gastube van de toorts
verbinden aan de aanslui-
ting (pos. 4, fig. D).
• De verbinding knop toorts in de aan-
sluiting (pos. 2, fig. D).
SOLDEERDELEN
Het te soldeeren deel moet altijd met de
grond verbonden zijn om eventuele
1
4
5
6
7
2
3
Fig. A
1
2 3
4
5
6
7
Fig. B
Fig. C
