45
Bruksforskrifter

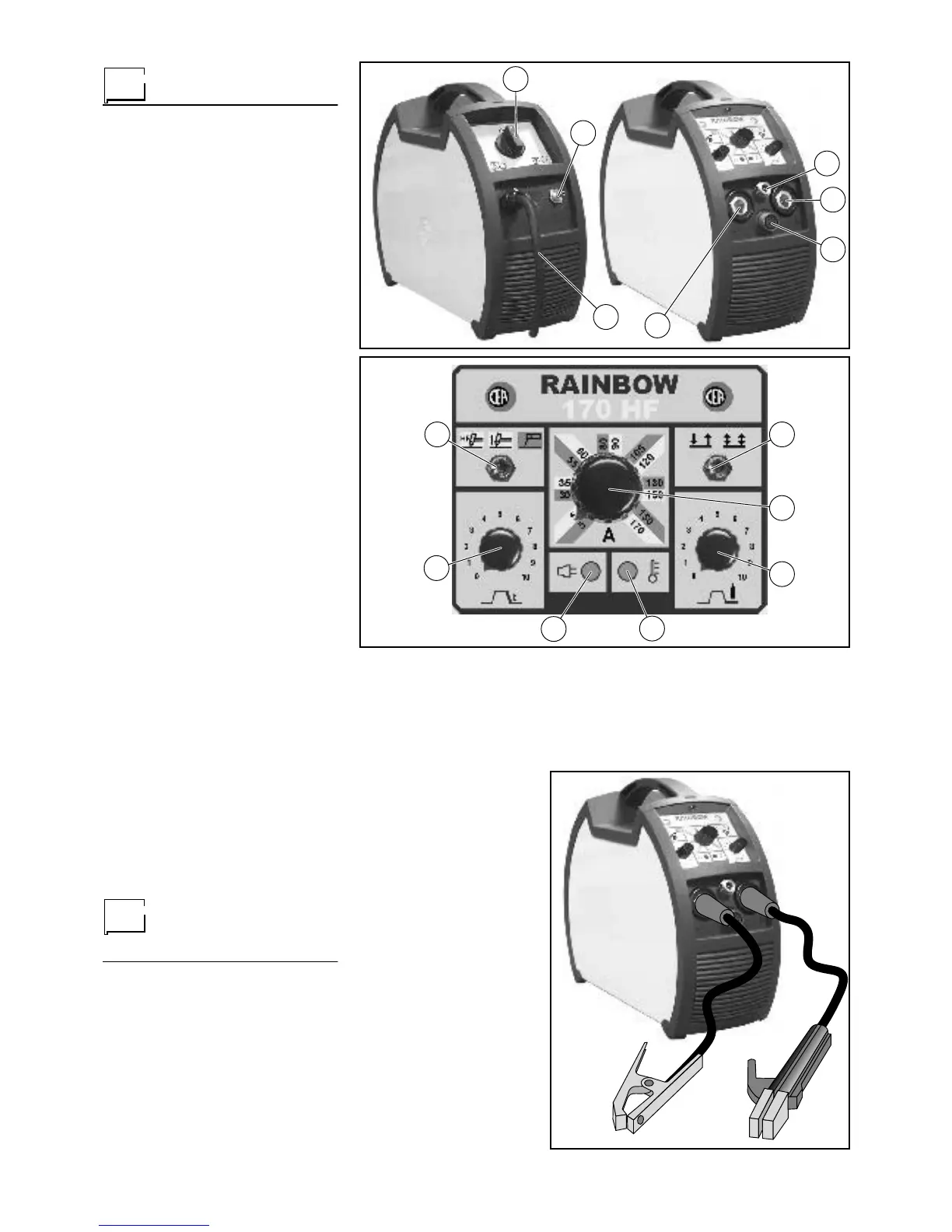

STYRE- OG KONTROLLAPPARATER
(fig. A)
Stil. 1
Linjebryter. I "O"-stilling er svei-
semaskinen slått av.
Stil. 2
Inngangsrør for sveise-gass.
Stil. 3
Strømforsyningsledning til
sveisemaskinen.
Stil. 4
Hurtigkopling av TIG-brenne-
rens gassledning.
Stil. 5
Hurtigkopling til positiv polari-
tet.
Stil. 6
Koplingstykke til knapp for
brennerr for TIG-sveising
Stil. 7
Hurtigkopling til negativ polari-
tet.
FRONTPANEL (fig. B)
Stil. 1
Potensiometer "slope-down"
(0÷5sek.)
Stil. 2
Velger med 3 sveiseprosedy-
rer:
•
TIG "HF" for TIG-sveising
med høyfrekvenspåtenning
•
TIG "lift"-type for TIG-svei-
sing med "lift" uten høyfre-
kvens
•
ELEKTRODE for sveising av
basiselektroder med auto-
matiske "arc force"- og "hot
start"- mekanismer.
Stil. 3
Velger for "sveisemåte": 2-
TRINNS, 4-TRINNS
Stil. 4
Potensiometer for regulering
av sveisestrømmen.
Stil. 5
Potensiometer for regulering
av tiden for ettergass (0,5÷25
sek.)
Stil. 6
Gul varsellampe for TERMO-
STAT. Når denne lampen ten-
nes, betyr det at det termiske
overlastvernet er utløst fordi du
arbeider utenfor arbeidssyklu-
sen. Vent noen minutter før du
fortsetter sveisejobben.
Stil. 7
Grønn varsellampe for
STRØM-TILFØRSEL. Når
denne lampen tennes betyr det
at maskinen er strømtilført og
klar til bruk.
Tilkopling
sveisekabler
ELEKTRODESVEISING (MMA)
Med maskinen frakoplet nettet skal du
kople sveisekablene til utgangsklem-
mene (Positiv og Negativ) på sveise-
maskinen, og til klemmen og sveiseka-
belen med polariteten som er forutsett
brukt for den elektroden som benyttes
(fig. C).
Du skal velge de verdier som er anbefalt
av produsenten for elektrodene. Sveise-
kablene skal være så korte som mulig,
de skal ligge tett ved hverandre enten
helt på gulvnivå eller nær gulvet.
TIG-SVEISING
• Koble gassrøret som kommer fra mas-
kinens bakside til Argon
gassflasken og åpne den
(pos. 5, fig. D).
• Med avstengt maskin tilko-
ble jordet kablen til hurtigfor-
bindelsen med simbol +
(positiv) (pos. 3, fig. D).
• Koble jordet tang til stykket
man skal sveise i en del fri
for rust, maling, fett, etc.
• Med avstengt maskin koble
elkablen til skjærebrenner-
bryter med simbol - (nega-
tiv) (pos. 1, fig. D).
• Koble gassrøret fra skjære-
brenneren (pos. 4, fig. D).
• Før inn kontaktkobling til
skjærebrennerbryter (pos.
2, fig. D).
SVEISESTYKKET
Sveisestykket skal alltid være
tilkoplet jord for å redusere
dannelsen av et elektromag-
netisk felt. Allikevel skal du
kontrollere nøye at jord koplin-
gen av sveisestykket ikke utgjør en
risiko for brukeren eller skader andre
elektriske instrumenter
Når du kopler sveisestykket til jord, er
det lurt å lage en direkte kopling fra styk-
ket til jordingspunktet. I de land der
1
4
5
6
7
2
3
Fig. A
1
2 3
4
5
6
7
Fig. B
Fig. C
